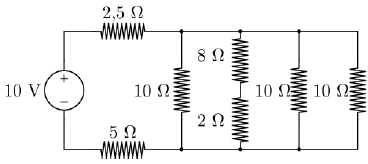

Seja o circuito elétrico ilustrado na figura abaixo. Determine a somatória das potências dissipadas por todos os resistores.

Sobre os dispositivos empregados em acionamentos elétricos, assinale a alternativa correta.

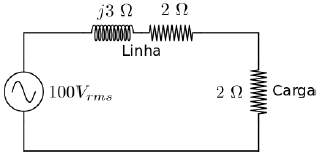

Uma determinada carga é alimentada por uma fonte de alimentação cuja tensão eficaz é de 100 Vrms por meio de uma linha, conforme ilustrado na figura abaixo. Assinale a alternativa que representa a eficiência de transmissão de energia à carga.

Uma determinada fonte de alimentação senoidal apresenta o diagrama fasorial ilustrado na figura abaixo. Sabendo-se que a amplitude da tensão (V) e corrente (I) são de 100 V e 10 A, respectivamente, assinale a alternativa correta.

Considere o circuito de comando ilustrado na figura abaixo, submetido a uma sequência de eventos. Assinale a alternativa correta.

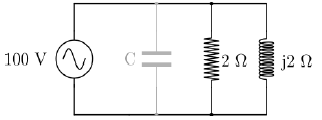

Seja o circuito de corrente alternada monofásico ilustrado na figura abaixo. A tensão de alimentação está expressa em valor eficaz. Com o intuito de corrigir o fator de potência indutivo para o valor unitário, um técnico em eletricidade conectou uma carga capacitiva em paralelo com a carga. A corrente fornecida pela fonte após a inserção do capacitor é de:

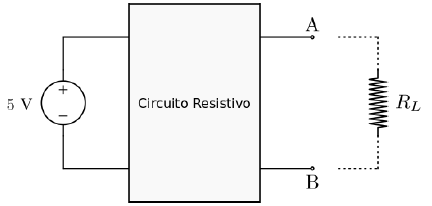

Um técnico em eletricidade realizou o seguinte experimento no circuito da figura mostrada abaixo:

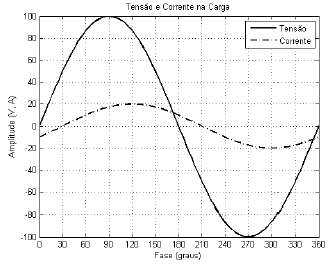

Uma equipe de técnicos realizou a medição de tensão e corrente consumida por uma carga e analisou as formas de onda em um osciloscópio, como mostrado na figura abaixo. Com base nas informações, determine a potência consumida pela carga.

Os principais componentes necessários para dimensionar o circuito de acionamento de motores elétricos são: seccionamento, proteção contra curto-circuito, proteção contra sobrecarga e dispositivo de manobra. Avalie as informações seguintes:

I. Os fusíveis são utilizados para a proteção contra curto-circuito, apresentam a característica de atuação rápida e podem ser rearmados.

II. As botoeiras são utilizadas no circuito de seccionamento geral, podem ser operadas tanto em vazio quanto a plena carga.

III. As chaves contatoras são geralmente empregadas como dispositivo de manobra para que o motor seja acionado de forma segura, evitando o contato do operador com o circuito de potência.

É correto o que se afirma em:

A correção do fator de potência é um procedimento frequentemente empregado devido à sua importância para os sistemas elétricos industriais. Sobre este tema, avalie as afirmações seguintes:

I. Reduz as perdas no circuito elétrico da planta.

II. Pode-se empregar uma máquina síncrona com campo superexcitado para injetar energia indutiva no sistema e corrigir o fator de potência capacitivo.

III. Obtém-se um melhor aproveitamento da potência do transformador, em virtude da redução da corrente nominal.

É correto o que se afirma em:
