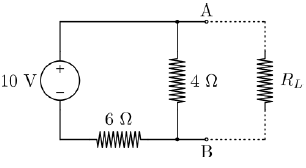

Considere o circuito constituído por uma fonte de alimentação e duas resistências conforme ilustrado na figura abaixo. Este dispositivo é utilizado para acionar uma determinada carga RL.

Avalie as informações a seguir:

I. Ao curto-circuitar os terminais A e B, a corrente que circulará pelo circuito será idealmente infinita, já que a resistência RL é nula.
II. A tensão do circuito equivalente de Thévenin é de 6 V.
III. A máxima transferência de potência para a carga RL ocorrerá quando o seu valor for igual a 2,4 Ω.

É correto o que se afirma em:

Considerando-se uma rede monofásica de 100 V e um conjunto de lâmpadas idênticas com especificação nominal de 100 V / 100 W, uma equipe de técnicos em eletricidade fez as afirmações seguintes:

I. Ao conectar duas lâmpadas em série, a potência de cada lâmpada cai pela metade da nominal (50 W).
II. Ao conectar uma lâmpada em uma rede de 200 V, a potência consumida pela lâmpada será o dobro (200 W).
III. Independente da conexão, série ou paralelo, a potência consumida por cada lâmpada será de 100 W.

É correto o que se afirma em:

Os motores de indução trifásicos podem ser acionados por diversos mecanismos de partidas, os quais apresentam características específicas em termos de desempenho, custo, eficiência, entre outros.

Avalie as seguintes informações e indique a alternativa correta:

I. Os inversores de frequência modulados por largura de pulso podem fornecer ao motor de indução tensões com amplitude e frequência ajustáveis, permitindo, dessa forma, aplicar estratégias de controle de torque e velocidade.

II. Os soft-starters se caracterizam pela possibilidade de ajustar eletronicamente a amplitude da tensão de acionamento, permitindo uma partida suave com corrente reduzida. Entretanto, este dispositivo não permite a variação de frequência da tensão de acionamento, tornando-o inadequado para realizar um controle para amplas faixas de velocidade do motor de indução trifásico.

III. A partida por chaves compensadoras é realizada por meio da comutação de taps de um autotransformador, permitindo regular a tensão de acionamento de motor de indução e reduzir a corrente de partida.

Um motor de indução trifásico apresenta os seguintes dados de placa: tensão de alimentação de 220/380 V; 38/22 A; 60 Hz, 1755 rpm. Assinale a alternativa correta:

Os motores de indução trifásicos são amplamente aplicados em diversos setores elétricos em função de sua simplicidade construtiva, baixa manutenção e baixo custo. Um técnico de eletricidade acionou um motor de indução trifásico de 6 polos, à carga nominal, diretamente da rede de alimentação trifásica de 60 Hz. Assinale a alternativa que revela uma leitura de velocidade que está dentro dos padrões de funcionamento normal do motor.

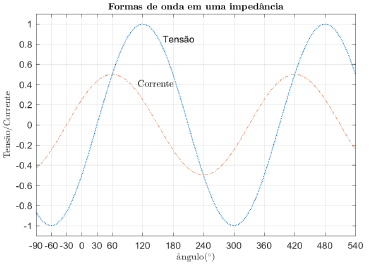

Uma determinada carga é acionada por uma rede elétrica monofásica. Um técnico em eletricidade realizou as medições de tensão e corrente por meio de um osciloscópio, obtendo a forma de onda ilustrada na figura abaixo. As escalas de tensão e corrente são de 100 V e 1 A por valor unitário, respectivamente.

Avalie as informações a seguir.

I. A impedância equivalente apresenta característica resistiva-indutiva.
II. A tensão está 60º atrasada em relação à corrente.
III. O fator de potência é maior que 1,0.

É correto o que se afirma em:

O indutor é um componente dos circuitos elétricos que armazena energia na forma de campo magnético. São utilizados em diversas aplicações como: bobinas de ignição automotiva, reatores de lâmpadas fluorescentes, dispositivos de proteção de sistemas elétricos de potência, entre outros. A sua estrutura mais básica consiste em um fio condutor enrolado na forma de bobina. Avalie as informações a seguir.

I. A indutância de um indutor aumenta com o aumento do número de espiras da bobina.
II. A indutância de um indutor ideal não é influenciada pela tensão ou corrente aplicada em seus terminais.
III. O indutor é um elemento que se opõe à variação de tensão.

É correto o que se afirma em:

Os capacitores são dispositivos armazenadores de energia amplamente utilizados em aplicações elétricas e eletrônicas, tais como sistema de rádio e TV para sintonia de sinais, câmera fotográfica para o disparo de flash, fontes de alimentação, inversores de frequência para acionamento de motores elétricos, entre outros. A estrutura de um capacitor é basicamente composta por duas placas condutoras separadas por um dielétrico, conforme ilustrada na figura abaixo.

Sobre os capacitores, assinale a alternativa correta:

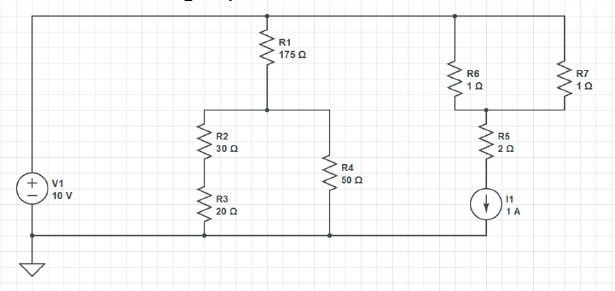

Para o circuito da figura acima, qual o valor da corrente elétrica fornecida pela fonte de 10 V?

Para o circuito da figura acima, qual o valor da corrente elétrica que passa no resistor R4?
