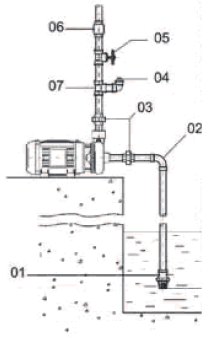

Considere o sistema elevatório apresentado na figura a seguir.

Assinale a alternativa correta que descreve as partes constituintes representadas na figura pelos números 01; 05 e 06, respectivamente:

No Laboratório de Hidráulica e Saneamento, há uma tubulação de PVC de 10 m de comprimento e seção transversal de 2,0 m² que escoa água com velocidade de 5 m/s. Notou-se que a vazão de saída, medida no final desta tubulação, era de 6,0 m³/s, sendo esta menor que a vazão de entrada, havendo, portanto, um ponto de vazamento de água ao longo da tubulação. Considerando o escoamento permanente, a opção que indica corretamente a vazão de vazamento, em m³/s é:

Os sistemas elevatórios possuem válvulas que permitem o controle e operação do escoamento de água nas tubulações. A seguir tem-se uma lista de três válvulas e três funções distintas.

Válvulas:

I. Válvula de retenção.
II. Válvula de globo.
III. Válvula de esfera.

Funções:

A. Bloqueia o fluxo de água na tubulação.
B. Bloqueia o fluxo de água e regula a vazão do escoamento.
C. Permite o fluxo de água em apenas um sentido.

Assinale a alternativa correta que relacione cada válvula à sua respectiva função.

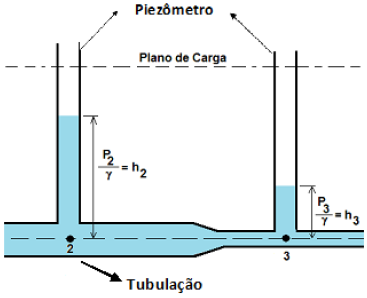

A manometria é um método de medição de pressões a partir de deslocamentos produzidos em colunas contendo um ou mais fluidos. O piezômetro é o mais simples dos manômetros, consistindo em um tubo transparente (plástico ou vidro) conectado em um ponto da tubulação onde se quer medir a pressão. A altura de deslocamento da água no tubo corresponde à pressão, e o líquido indicador é o próprio fluido da tubulação onde está sendo medida a pressão. Quando o fluido é a água, só pode ser utilizado para medir pressões baixas (a limitação é a altura do piezômetro). Para pressões altas, pode-se utilizar outros tipos de fluido, como é o caso do mercúrio. Considere uma tubulação colocada na horizontal, conforme figura a seguir, e dois piezômetros instalados nesta tubulação de conduto forçado, que escoa o fluido com vazão constante. Observe a figura abaixo e assinale a alternativa correta.

Com relação às velocidades de escoamento em condutos forçados e condutos livres (canais), considere as seguintes afirmativas:

I. Velocidades muito altas em condutos livres podem provocar o desgaste excessivo das paredes.

II. Velocidades muito altas em condutos forçados podem provocar ruídos nas tubulações.

III. Em condutos livres, a velocidade pode ser determinada com o uso de um traçador.

IV. Em determinado trecho de uma tubulação de conduto forçado escoando com vazão constante, para aumentar a velocidade é necessário aumentar o diâmetro da tubulação.

As afirmativas corretas são:

Considere uma torneira de jardim em que se conecta um trecho de mangueira de 10 m de comprimento e diâmetro de ½” para se efetuar a lavagem do piso ou irrigação do jardim de uma residência. Ocorre que, muito frequentemente, o comprimento da mangueira é insuficiente para lançar a água em determinado ponto mais distante desejado. Nesses casos, intuitivamente se recorre a um artifício para aumentar o alcance do jato de saída da mangueira: o manuseio do dedo das mãos na sua saída (extremidade da mangueira). Com base nisso, responda que fenômeno hidráulico ocorre para se conseguir o maior alcance desse jato.

O alcance vertical de um jato de água em um chafariz de praça pública ou mangueiras de bombeiros para combate a incêndios, a partir do bocal de saída, pode ser estimado pela equação de Torricelli expressa da seguinte forma: H = V²/2g; sendo que: H = altura alcançada pela água na vertical dada em (m); V = velocidade da água na saída do bocal dada em (m/s); g = aceleração da gravidade (considerada como 10 m/s²). Considerando-se a necessidade de obtenção de um jato vertical igual a 20 m de altura, e desprezando-se as perdas de carga do contato do jato com o ar que o envolve, qual a velocidade na saída do bocal?

Considere uma situação operacional em que a vazão é de 15 L/s e a altura da lâmina de água é de 15 cm. Efetuando-se uma manobra para diminuir a declividade longitudinal desse canal, assinale a alternativa correta:

Considere uma situação operacional em que a vazão é de 15 L/s e a altura da lâmina de água é de 15 cm. Efetuando-se uma manobra para aumentar a declividade longitudinal desse canal, assinale a alternativa correta:

Considere uma situação operacional em que a vazão é de 0,015 m³/s (15 L/s) e a altura da lâmina de água é de 10 cm. Nesta situação, pode-se afirmar que a velocidade média nesse canal é de:
