Um corpo de prova de aço com diâmetro igual a 40 mm e comprimento igual a 70 mm é submetido a um ensaio de tração. Considerando n = 3,14, se for aplicada uma força axial igual a 150.720 N, então a tensão nesse corpo de prova será igual a

O ensaio de tração, realizado em um corpo-de-prova de formas e dimensões padronizadas, de acordo com o disposto em normas técnicas, tem como finalidade determinar as propriedades mecânicas dos materiais. A figura ao lado mostra um diagrama típico de tensão x deformação. Com o auxílio deste diagrama, responda à questão.

Analise as afirmativas abaixo a respeito do ensaio de tração x deformação.

I- Ductilidade pode ser entendida como a capacidade de deformação plástica de um material.

II- Quanto maior o valor do módulo de elasticidade, menor a deformação elástica resultante da aplicação de uma tensão e mais rígido é o material.

III- O ponto R corresponde à carga máxima atingida no ensaio.

A partir dele tem- se início a estricção. Assinale a opção CORRETA.

O ensaio de tração, realizado em um corpo-de-prova de formas e dimensões padronizadas, de acordo com o disposto em normas técnicas, tem como finalidade determinar as propriedades mecânicas dos materiais. A figura ao lado mostra um diagrama típico de tensão x deformação. Com o auxílio deste diagrama, responda à questão.

Analise as afirmativas abaixo a respeito do ensaio de tração x deformação.

I- Limite elástico é o maior valor de tensão a qual um material pode ser submetido e ainda retornar às suas formas originais quando esta tensão for retirada.

II- A tensão de ruptura corresponde ao valor máximo de tensão atingida em um ensaio de tração.

III- O módulo de elasticidade, também chamado de módulo de Young, é uma medida da rigidez do material.

Assinale a opção CORRETA.

O ensaio de tração, realizado em um corpo-de-prova de formas e dimensões padronizadas, de acordo com o disposto em normas técnicas, tem como finalidade determinar as propriedades mecânicas dos materiais. A figura ao lado mostra um diagrama típico de tensão x deformação. Com o auxílio deste diagrama, responda à questão.

Analise as afirmativas abaixo a respeito do ensaio de tração x deformação

I- A esquerda do ponto P está caracterizado o regime elástico, onde é válido a relação E= E/T, onde E representa o módulo de elasticidade.

II- O ponto P caracteriza o fim do regime elástico e início do regime plástico.

III- O limite de escoamento para aços ou ligas não-ferrosas de alta dureza pode ser obtido no diagrama T x E, de forma aproximada, a partir de um ponto de deformação em que E= O,1%.

Assinale a opção CORRETA.

As técnicas de observação, medição e registro fazem parte da

Segundo a forma como os diversos tipos de erros influenciam as medições, tem sido prática habitual classificá-los como erros grosseiros, erros sistêmicos e erros aleatórios. Relacionae a coluna da esquerda com a da direita.

I- Erros grosseiros

II- Erros sistêmicos

III- Erros aleatórios

( ) São devidos a falta de atenção, pouco treino ou falta de perícia do operador.

( ) São pequenas variações que ocorrem em medidas repetidas de uma grandeza, levando a flutuações nos valores medidos.

( ) São erros que ocorrem em todas as medições mais ou menos com a mesma intensidade, como por exemplo, o incorreto posicionamento do "zero" da escala.

A opção CORRETA é

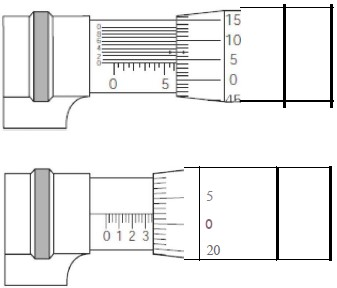

O micrômetro é um outro instrumento de medição utilizado quando a medição requer uma precisão acima da possibilitada com um paquímetro. As figuras abaixo mostram parte de um desenho de um micrômetro: um com indicação no sistema métrico e outro com indicação no sistema inglês.

De acordo com as figuras, as medidas indicadas nos micrômetros ilustrados nas figuras acima são

Micrômetro 1 Micrômetro 2

O paquímetro é um instrumento usado para medir as dimensões lineares internas, externas e de profundidade de uma peça. As figuras abaixo mostram parte de um desenho de um paquímetro universal: um com indicação no sistema métrico e outro com indicação no sistema inglês.

De acordo com as figuras, as medidas indicadas nos paquímetros ilustrados nas figuras acima são:

Paquímetro 1 Paquímetro 2

Para medir peças corncas ou com rebaixas, que apresentam diâmetros diferentes, utiliza-se paquímetro:

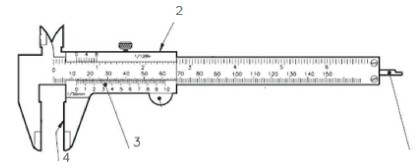

Dado o paquímetro da figura abaixo:

Marque a opção INCORRETA.
