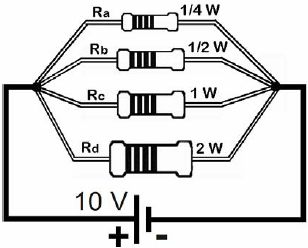

A figura seguinte mostra quatro resistores com capacidades de dissipação térmicas diferentes (os valores das capacidades térmicas em W estão mostrados à direita de cada resistor no circuito), ligados em paralelo e alimentados por uma fonte de tensão CC de 10 volts.

Considerando-se os respectivos valores das potências dissipadas pelas resistências, pode-se afirmar que a soma das correntes que atravessam

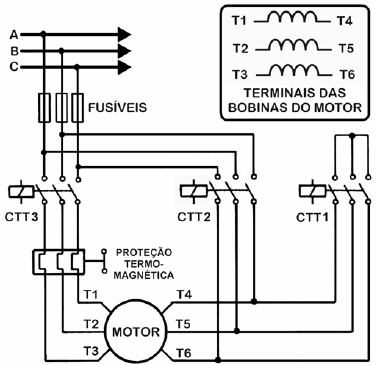

Na figura seguinte, está esquematizada a clássica ligação “estrela-triângulo” utilizada na partida de motores de indução trifásicos.

Para esse circuito, a menor corrente de partida do motor será obtida

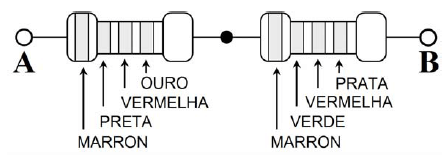

A figura seguinte mostra dois resistores ligados em série.

Considerando suas respectivas tolerâncias, pode-se afirmar que a resistência equivalente medida entre os terminais A e B dessa associação em série pode variar de

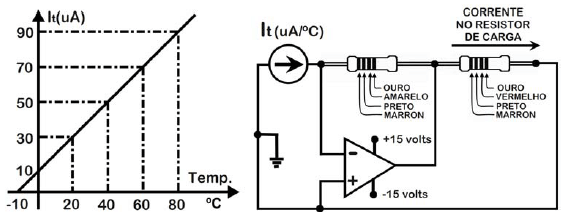

No circuito da figura seguinte, mostra-se um transdutor de temperatura, constituído de uma unidade sensora, um amplificador operacional e dois resistores. Quando em operação, sobre o RESISTOR DE CARGA aparece uma tensão elétrica proporcional à temperatura medida. A unidade sensora desse transdutor se comporta como uma fonte de corrente, cuja característica elétrica está mostrada à esquerda da figura.

Desconsiderando as tolerâncias dos resistores, à temperatura de 55 ºC, a CORRENTE NO RESISTOR CARGA é de

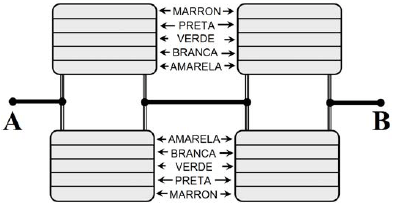

A figura seguinte mostra a associação de quatro capacitores de poliéster, cujos valores podem ser lidos a partir das cores das faixas pintadas sobre os corpos dos mesmos.

Desconsideradas as tolerâncias, pode-se afirmar que a capacitância equivalente entre os terminais A e B resultante dessa associação é de

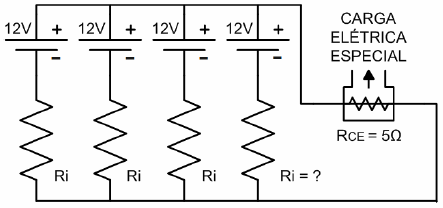

No circuito da figura mostrada a seguir, uma carga elétrica especial de 5 !$ Ω !$ é utilizada para realizar algumas experiências demonstrativas do efeito Joule. Essa resistência especial é alimentada por quatro baterias idênticas de 12 volts, ligadas em paralelo. A potência elétrica dissipada por essa carga elétrica especial é de 20 W.

Portanto, o valor das resistências internas Ri de cada bateria é de

No circuito da figura mostrada a seguir, a resistência elétrica do potenciômetro R1 foi ajustada para !$ 10 \, ΩS !$. Nessas condições, a corrente elétrica que atravessa o galvanômetro é nula. O resistor R4 é um sensor de temperatura. À direita, encontrase a curva característica desse sensor.

Portanto, pode-se afirmar que a temperatura medida pelo sensor é de

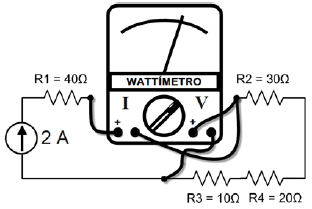

Considere o circuito mostrado na figura a seguir.

O valor da potência medida pelo wattímetro é de

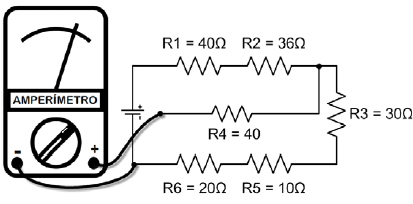

A corrente elétrica que atravessa o galvanômetro do circuito mostrado a seguir é nula.

Portanto, o valor da resistência do resistor R4 é de

A potência dissipada pelo circuito mostrado a seguir é de 2500 W.

Portanto, o valor da corrente elétrica medida pelo amperímetro é de
