Um motor de indução trifásico de 4 polos (60 Hz) , que opera em condições nominais, apresenta escorregamento de 46 rpm. Determine a rotação nominal desse motor em rpm.

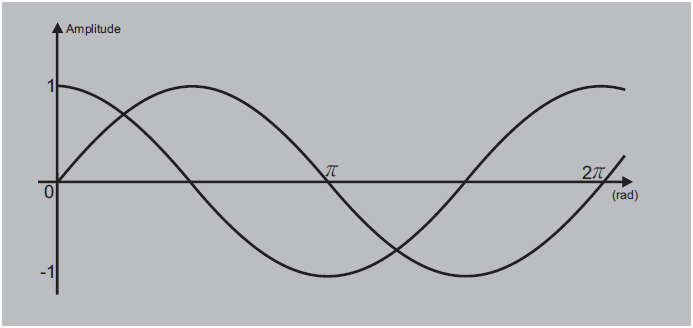

Na figura estão representadas duas formas de onda monotônicas. Em relação à figura, pode-se afirmar:

Assinale verdadeira (V) ou falsa (F) em cada uma das afirmativas a respeito do motor de indução trifásico.

( ) É uma máquina síncrona, ou seja, a rotação de seu eixo acompanha perfeitamente a rotação do campo magnético do estator.

( ) Apresenta pouca aplicabilidade nas máquinas e processos industriais.

( ) É um motor cuja rotação depende da frequência da rede, do número de polos e da carga aplicada ao seu eixo.

( ) Dependendo de sua potência nominal, circuitos específicos de partida devem ser empregados no seu acionamento.

A sequência correta é

Os elos-fusíveis são a parte ativa da chave-fusível.Emrelação aos elos-fusíveis, pode-se afirmar:

Assinale verdadeira (V) ou falsa (F) nas afirmações sobre condutores de proteção.

( ) Os condutores de proteção devem ser adequadamente protegidos contra danos mecânicos, deterioração química ou eletroquímica, bem como esforços eletrodinâmicos e termodinâmicos.

( ) As conexões devem ser acessíveis para verificações e ensaios, com exceção daquelas contidas em emendas moldadas ou encapsuladas.

( ) É vedada a inserção de dispositivos de manobra ou comando nos condutores de proteção.

( ) Recomenda-se o uso da massa de um equipamento como condutor de proteção ou como parte de condutor de proteção para outro equipamento.

A sequência correta é

Quanto aos dispositivos inversores de frequência, aplicados aos motores de indução trifásicos, é correto afirmar:

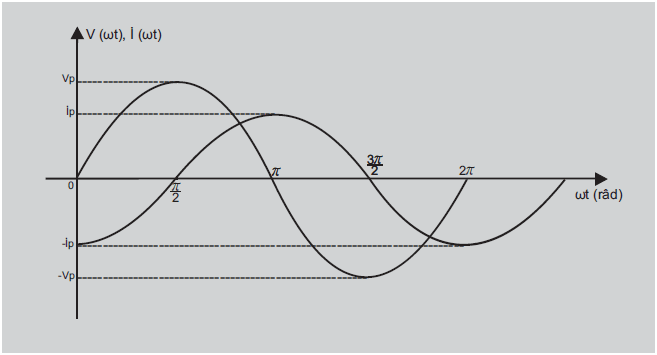

A figura apresenta uma curva de tensão e uma curva de corrente. Em relação a essas curvas pode-se afirmar:

O fogo em painel elétrico é considerado de classe C. Para o combate a esse tipo de incêndio, devem-se empregar extintores:

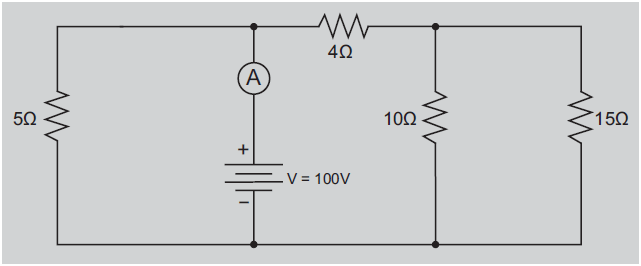

Determine a corrente elétrica que está sendo indicada pelo amperímetro:

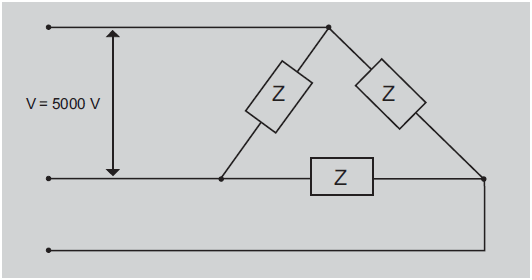

A carga em triângulo representada na figura consome uma potência ativa total de 550 KW, para uma tensão de linha de 5000 V. Se a corrente medida na linha for de 50A, qual o fator de potência do circuito?
