Nos desenhos da estrutura de concreto armado, as armações das lajes são representadas como uma malha, com os ferros colocados lado a lado nas duas direções. Geralmente, as armaduras positivas e as negativas são representadas, respectivamente, por

Na planta de um levantamento planialtimétrico, aparecem curvas de nível abertas, muito próximas umas das outras. Pode-se afirmar que, nesse local, existe

Para a execução de um levantamento planialtimétrico, foi implantada no terreno uma poligonal de perímetro 540 metros. Se o erro de fechamento linear absoluto dessa poligonal foi de 15 cm e a tolerância de 1:3 000, pode-se afirmar que a incerteza do levantamento foi de

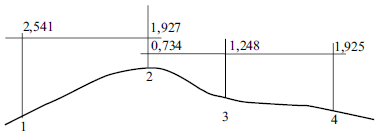

Considere a figura, que representa um nivelamento geométrico visto em perfil.

Considerando que o ponto 1 é a referência de nível, com cota = 100 metros, a cota do ponto 4 será igual a

Nos projetos de arquitetura, a parte desenhada na escala 1:500, 1:1000 ou 1:2000 e que indica a forma e as dimensões do terreno, os lotes e as quadras vizinhas, a orientação e as ruas de acesso à construção é a planta

Num desenho de arquitetura, o detalhe da fachada, a altura do prédio, está representada na escala 1:50, medindo 18 cm. A real grandeza dessa altura é de

Um empreendimento de uma construtora teve o custo direto total apurado de R$ 1.500.000,00 e o custo indireto total de R$ 375.000,00. Considerando BDI de 50%, o preço de venda desse empreendimento será de

Num loteamento popular, uma empresa de engenharia teve o preço de venda aferido em R$ 500.000,00. Sabendo que o custo direto total do empreendimento foi de R$ 350.000,00, o percentual apurado para o BDI é de, aproximadamente,

Uma empresa construtora tem o custo anual total de R$ 18.000.000,00 e o custo anual da sua sede de R$ 900.000,00. Dessa forma, no orçamento das obras, a administração central equivale a

Uma empresa, necessitando apurar os índices reais de sua obra, acompanhou, por meio de uma medição no local, um armador que produziu 320 kg de armação em uma semana de 40 horas. A produtividade da mão de obra e o índice apropriado são, portanto, respectivamente,
