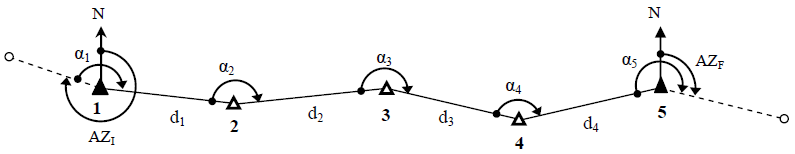

Seja a figura a seguir uma poligonal em que foram medidos os ângulos α_i e as distâncias d_i. São conhecidas as coordenadas dos pontos 1 e 5 e os azimutes AZ_I e AZ_F. Os ângulos medidos são maiores que 120°.

De acordo com a NBR-13.133, é CORRETO afirmar que a poligonal representada acima é:

Com relação à verificação de erros em instrumentos topográficos, analise as afirmativas abaixo:

I. Verifica-se o erro de horizontalidade do prato do limbo (horizontal), nivelando-se o aparelho e com a bolha do nível do prato centrada para uma determinada direção, dá-se um giro de 180° em torno do eixo principal. Permanecendo a bolha centrada nessa nova direção, o aparelho está retificado quanto a esse erro.

II. Verifica-se o erro de perpendicularidade entre o eixo de colimação e o eixo secundário visando-se um fio de prumo, posicionado a uma distância em torno de 100 metros, com a luneta na posição direta (PD) e inversa (PI), anotando-se as leituras correspondentes do limbo horizontal. Se a diferença entre as leituras em PD e PI for exatamente 180°, o aparelho está retificado quanto a esse erro.

III. Verifica-se o erro de horizontalidade do eixo secundário visando-se em pontaria direta um ponto elevado P, distante 15 a 20 metros do aparelho, de modo a obter um ângulo de elevação superior a 30°. A seguir, girando apenas a luneta em movimento descendente, aponta-se para uma régua graduada em milímetros, posicionada na horizontal e abaixo do plano de visada do ponto P. Repete-se a operação com a luneta na posição inversa. Se as duas leituras realizadas na régua são iguais, os referidos eixos estão perpendiculares.

Está CORRETO o que se afirma em:

Com relação à influência dos erros residuais instrumentais nas medidas de ângulos, analise as afirmativas abaixo:

I. Para visadas com luneta na horizontal, o erro de inclinação do eixo secundário não afeta os ângulos horizontais medidos.

II. O efeito do erro de verticalidade do eixo principal pode ser eliminado realizando-se leituras com a luneta nas posições direta (PD) e inversa (PI).

III. A influência do erro de índice, ou erro do ponto zenital, nos ângulos zenitais pode ser eliminada realizando-se leituras com a luneta em PD e PI.

Está CORRETO o que se afirma em:

Em relação aos eixos de um Teodolito ou Estação Total, é INCORRETO afirmar que:

Sobre erros em medidas topográficas, é INCORRETO afirmar que:

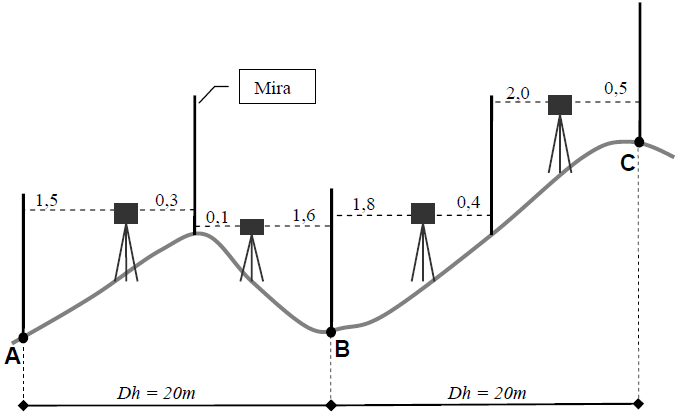

Observe a figura que apresenta o esboço de um nivelamento em que os números representam as leituras de mira e Dh, as distâncias horizontais, em metros.

Com base na figura acima, analise as seguintes afirmativas:

I. A diferença de nível do ponto A para o ponto B é de -0,3 metros.

II. A declividade do ponto A para o ponto C é de +6,5%.

III. A declividade do ponto C para o ponto B é de +14,5%.

Está CORRETO o que se afirma em:

Considere as afirmativas abaixo:

I. O nivelamento geométrico baseia-se na medição de desníveis entre pontos no terreno, utilizando ângulos verticais e distâncias horizontais.

II. No nivelamento trigonométrico clássico é necessário medir a altura do instrumento.

III. O nivelamento barométrico é baseado na relação que existe entre altitude e pressão atmosférica.

Está CORRETO o que se afirma em:

O erro angular da poligonal definida pelas estações M, N, O e P é de:

O ângulo interno NÔP é de:

Na medição de distâncias por taqueometria, NÃO é fonte de erros:
