Ao simplificar a expressão y = !$ \overline{\bar{A}B+\bar{C}} + \overline{\bar{A}B.C} !$ , obtém-se:

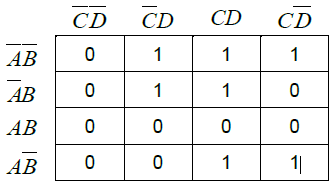

Observe o mapa de Karnaugh de 4 variáveis, apresentado abaixo.

A alternativa que apresenta CORRETAMENTE a expressão lógica mais simples possível obtida a partir desse mapa é:

A figura abaixo mostra um transistor NPN de silício trabalhando como chave para controlar o estado ligado e desligado de uma lâmpada.

Sobre esse circuito, é CORRETO afirmar que:

O circuito que apresenta uma altíssima impedância de entrada e uma baixíssima impedância de saída, utilizado como casador de impedância, reforçador de corrente e isolador de estágio, é chamado de:

A alternativa que apresenta CORRETAMENTE o número, em decimal, obtido do número binário 1100₂ subtraído do número binário 1010₂ é:

Em uma bateria automotiva de 12Vcc (corrente contínua), deseja-se obter os níveis de tensão 24Vcc e 5Vcc. Os conversores DC–DC (choppers) que devem ser utilizados para alcançar esses níveis de tensão são, respectivamente:

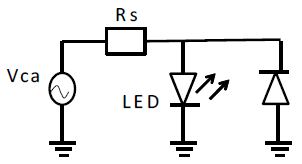

A figura abaixo mostra uma fonte de tensão CA acionando um indicador com LED. Analise as afirmativas a seguir, desconsiderando-se quedas de tensão no LED e no diodo.

I. No semiciclo negativo, o diodo retificador conduz e protege o LED de alta tensão reversa.

II. Se a tensão Vca for de 30Vrms e a resistência em série (Rs) for de 1kΩ, a potência dissipada no resistor em série será igual a 0,9W.

III. À medida que a tensão na fonte aumenta, a potência de dissipação no resistor em série aumenta, podendo atingir vários watts.

Está CORRETO o que se afirma em:

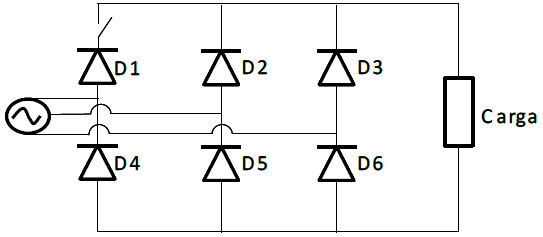

Um retificador trifásico de onda completa, em ponte, não controlado, cuja tensão de entrada de linha é 220Vrms (eficaz), alimenta uma carga de 10!$ Ω !$ (ohms). Após um determinado período de funcionamento, a conexão do catodo do diodo D1 com o restante da ponte retificadora abriu, conforme figura abaixo.

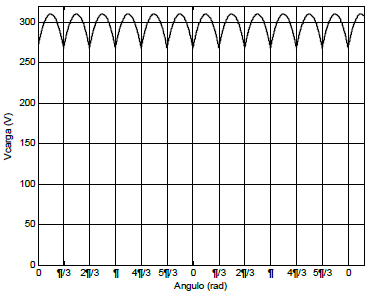

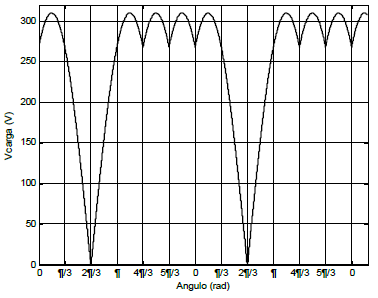

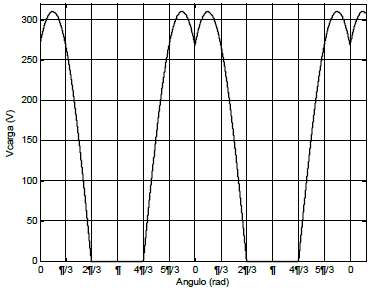

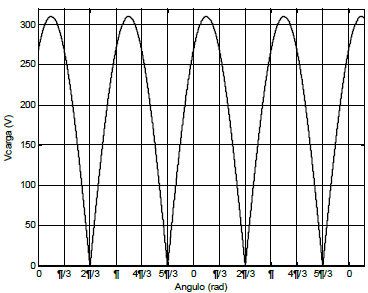

O gráfico que representa CORRETAMENTE a tensão na carga é:

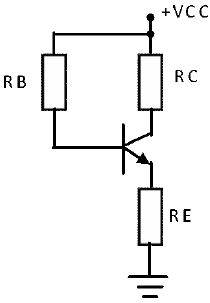

A figura abaixo representa um circuito que utiliza um transistor de junção bipolar NPN de silício.

Sobre os procedimentos a serem utilizados pelo técnico para pesquisar falhas no circuito da figura, é INCORRETO afirmar:

Um retificador de onda completa, em ponte, totalmente controlado, monofásico, cuja tensão de entrada é 127Vrms (eficaz), alimenta uma carga de 15!$ Ω !$ (ohms). Considerando os tiristores ideais, as respectivas tensões médias na carga para os ângulos de disparo de 0º, 90º e 180º são de, aproximadamente:
