A figura acima ilustra o espectrômetro de massa, que permite determinar a razão carga-massa das amostras componentes do solo. As amostras são vaporizadas e inseridas na câmera de ionização, onde são bombardeadas por um feixe de elétrons com energia suficiente para arrancar um ou mais dos seus elétrons, tornando-as positivas. A amostra ionizada e vaporizada é inserida em uma câmera aceleradora com potencial de aceleração igual a 10⁴ V. O feixe de partículas deixa a câmera aceleradora e entra em uma região de campo magnético constante B, onde se separa em dois feixes. Em seguida, atinge o detector em duas regiões distintas, proporcionais aos raios de curvatura r₁ e r₂, relacionados às partículas dos tipos 1 e 2, respectivamente. O sinal detectado é enviado para um computador, que mostra, em um gráfico, o número de partículas (N) em função da razão carga-massa (e/m).

Considerando essas informações e assumindo 1,6 × 10^-19 C como o módulo da carga do elétron, julgue o item.

A razão carga-massa de uma partícula com carga q e massa m, inserida no campo magnético B, é dada por !$ \dfrac {q} {m} \, = \, \dfrac {2V} {r^2 \, B^2}, !$ em que V é a diferença de potencial e r, o raio da trajetória.

A figura acima ilustra o espectrômetro de massa, que permite determinar a razão carga-massa das amostras componentes do solo. As amostras são vaporizadas e inseridas na câmera de ionização, onde são bombardeadas por um feixe de elétrons com energia suficiente para arrancar um ou mais dos seus elétrons, tornando-as positivas. A amostra ionizada e vaporizada é inserida em uma câmera aceleradora com potencial de aceleração igual a 10⁴ V. O feixe de partículas deixa a câmera aceleradora e entra em uma região de campo magnético constante B, onde se separa em dois feixes. Em seguida, atinge o detector em duas regiões distintas, proporcionais aos raios de curvatura r₁ e r₂, relacionados às partículas dos tipos 1 e 2, respectivamente. O sinal detectado é enviado para um computador, que mostra, em um gráfico, o número de partículas (N) em função da razão carga-massa (e/m).

Considerando essas informações e assumindo 1,6 × 10^-19 C como o módulo da carga do elétron, julgue o item.

O trabalho realizado pela força magnética na trajetória circular das partículas é nulo.

A figura acima ilustra o espectrômetro de massa, que permite determinar a razão carga-massa das amostras componentes do solo. As amostras são vaporizadas e inseridas na câmera de ionização, onde são bombardeadas por um feixe de elétrons com energia suficiente para arrancar um ou mais dos seus elétrons, tornando-as positivas. A amostra ionizada e vaporizada é inserida em uma câmera aceleradora com potencial de aceleração igual a 10⁴ V. O feixe de partículas deixa a câmera aceleradora e entra em uma região de campo magnético constante B, onde se separa em dois feixes. Em seguida, atinge o detector em duas regiões distintas, proporcionais aos raios de curvatura r₁ e r₂, relacionados às partículas dos tipos 1 e 2, respectivamente. O sinal detectado é enviado para um computador, que mostra, em um gráfico, o número de partículas (N) em função da razão carga-massa (e/m).

Considerando essas informações e assumindo 1,6 × 10^-19 C como o módulo da carga do elétron, julgue o item.

Sabe-se que um condutor transportando uma corrente tem carga líquida zero; por isso, um campo magnético não exerce força sobre esse condutor.

A figura acima ilustra o espectrômetro de massa, que permite determinar a razão carga-massa das amostras componentes do solo. As amostras são vaporizadas e inseridas na câmera de ionização, onde são bombardeadas por um feixe de elétrons com energia suficiente para arrancar um ou mais dos seus elétrons, tornando-as positivas. A amostra ionizada e vaporizada é inserida em uma câmera aceleradora com potencial de aceleração igual a 10⁴ V. O feixe de partículas deixa a câmera aceleradora e entra em uma região de campo magnético constante B, onde se separa em dois feixes. Em seguida, atinge o detector em duas regiões distintas, proporcionais aos raios de curvatura r₁ e r₂, relacionados às partículas dos tipos 1 e 2, respectivamente. O sinal detectado é enviado para um computador, que mostra, em um gráfico, o número de partículas (N) em função da razão carga-massa (e/m).

Considerando essas informações e assumindo 1,6 × 10^-19 C como o módulo da carga do elétron, julgue o item.

A força centrípeta associada ao raio de curvatura r₁ é maior que a associada ao raio de curvatura r₂.

A figura acima ilustra o espectrômetro de massa, que permite determinar a razão carga-massa das amostras componentes do solo. As amostras são vaporizadas e inseridas na câmera de ionização, onde são bombardeadas por um feixe de elétrons com energia suficiente para arrancar um ou mais dos seus elétrons, tornando-as positivas. A amostra ionizada e vaporizada é inserida em uma câmera aceleradora com potencial de aceleração igual a 10⁴ V. O feixe de partículas deixa a câmera aceleradora e entra em uma região de campo magnético constante B, onde se separa em dois feixes. Em seguida, atinge o detector em duas regiões distintas, proporcionais aos raios de curvatura r₁ e r₂, relacionados às partículas dos tipos 1 e 2, respectivamente. O sinal detectado é enviado para um computador, que mostra, em um gráfico, o número de partículas (N) em função da razão carga-massa (e/m).

Considerando essas informações e assumindo 1,6 × 10^-19 C 5como o módulo da carga do elétron, julgue o item.

A figura abaixo ilustra corretamente a direção e o sentido do vetor campo magnético B, responsável pelo comportamento das partículas, segundo as informações apresentadas.

A figura acima ilustra o espectrômetro de massa, que permite determinar a razão carga-massa das amostras componentes do solo. As amostras são vaporizadas e inseridas na câmera de ionização, onde são bombardeadas por um feixe de elétrons com energia suficiente para arrancar um ou mais dos seus elétrons, tornando-as positivas. A amostra ionizada e vaporizada é inserida em uma câmera aceleradora com potencial de aceleração igual a 10⁴ V. O feixe de partículas deixa a câmera aceleradora e entra em uma região de campo magnético constante B, onde se separa em dois feixes. Em seguida, atinge o detector em duas regiões distintas, proporcionais aos raios de curvatura r₁ e r₂, relacionados às partículas dos tipos 1 e 2, respectivamente. O sinal detectado é enviado para um computador, que mostra, em um gráfico, o número de partículas (N) em função da razão carga-massa (e/m).

Considerando essas informações e assumindo 1,6 × 10^-19 C como o módulo da carga do elétron, julgue o item.

Na câmara aceleradora, a energia potencial elétrica é menor que 2 femto-joules, supondo-se que um elétron tenha sido arrancado na câmara de ionização.

A figura acima ilustra o espectrômetro de massa, que permite determinar a razão carga-massa das amostras componentes do solo. As amostras são vaporizadas e inseridas na câmera de ionização, onde são bombardeadas por um feixe de elétrons com energia suficiente para arrancar um ou mais dos seus elétrons, tornando-as positivas. A amostra ionizada e vaporizada é inserida em uma câmera aceleradora com potencial de aceleração igual a 10⁴ V. O feixe de partículas deixa a câmera aceleradora e entra em uma região de campo magnético constante B, onde se separa em dois feixes. Em seguida, atinge o detector em duas regiões distintas, proporcionais aos raios de curvatura r₁ e r₂, relacionados às partículas dos tipos 1 e 2, respectivamente. O sinal detectado é enviado para um computador, que mostra, em um gráfico, o número de partículas (N) em função da razão carga-massa (e/m).

Considerando essas informações e assumindo 1,6 × 10^-19 C como o módulo da carga do elétron, julgue o item.

Ao sair da placa 2 na região aceleradora, cada partícula de massa M tem velocidade superior a 5,00 × 10^-8 !$ \sqrt{M} !$ m × s^-1, desde que tenha perdido apenas um elétron.

A figura acima ilustra o espectrômetro de massa, que permite determinar a razão carga-massa das amostras componentes do solo. As amostras são vaporizadas e inseridas na câmera de ionização, onde são bombardeadas por um feixe de elétrons com energia suficiente para arrancar um ou mais dos seus elétrons, tornando-as positivas. A amostra ionizada e vaporizada é inserida em uma câmera aceleradora com potencial de aceleração igual a 10⁴ V. O feixe de partículas deixa a câmera aceleradora e entra em uma região de campo magnético constante B, onde se separa em dois feixes. Em seguida, atinge o detector em duas regiões distintas, proporcionais aos raios de curvatura r₁ e r₂, relacionados às partículas dos tipos 1 e 2, respectivamente. O sinal detectado é enviado para um computador, que mostra, em um gráfico, o número de partículas (N) em função da razão carga-massa (e/m).

Considerando essas informações e assumindo 1,6 × 10^-19 C como o módulo da carga do elétron, julgue o item.

O módulo do campo elétrico entre as placas 1 e 2, na câmara aceleradora, independe da distância entre as placas.

A figura acima ilustra o espectrômetro de massa, que permite determinar a razão carga-massa das amostras componentes do solo. As amostras são vaporizadas e inseridas na câmera de ionização, onde são bombardeadas por um feixe de elétrons com energia suficiente para arrancar um ou mais dos seus elétrons, tornando-as positivas. A amostra ionizada e vaporizada é inserida em uma câmera aceleradora com potencial de aceleração igual a 10⁴ V. O feixe de partículas deixa a câmera aceleradora e entra em uma região de campo magnético constante B, onde se separa em dois feixes. Em seguida, atinge o detector em duas regiões distintas, proporcionais aos raios de curvatura r₁ e r₂, relacionados às partículas dos tipos 1 e 2, respectivamente. O sinal detectado é enviado para um computador, que mostra, em um gráfico, o número de partículas (N) em função da razão carga-massa (e/m).

Considerando essas informações e assumindo 1,6 × 10^-19 C como o módulo da carga do elétron, julgue o item.

Na câmara aceleradora, o campo elétrico entre as placas indicadas por 1 e 2 está orientado da esquerda para a direita, conforme a figura abaixo.

Beerling et al. Internet: <www.woc.uc.pt>.

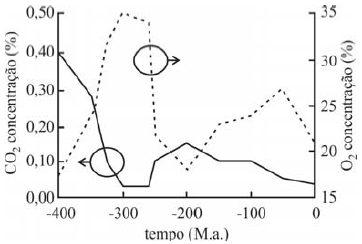

O gráfico acima ilustra a concentração de gás carbônico (linha sólida) e de oxigênio (linha tracejada) na atmosfera terrestre, ao longo dos últimos 400 milhões de anos (M.a.). Na tabela, são apresentadas informações acerca do tempo geológico da Terra.

Tendo o gráfico e a tabela como referências, julgue o item e assinale a opção correta no item, que é do tipo C.

Quando as angiospermas surgiram na Terra, os vertebrados adaptados para viver fora da água somente na fase adulta já existiam há pelo menos
