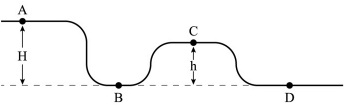

A figura precedente ilustra o movimento de uma esfera, de 2 kg de massa, que se desloca, sem girar, em uma pista lisa, montada em um laboratório de ensino de física, com o objetivo de estudar as leis de conservação de energia. Os pontos B e D estão sobre o solo plano, o ponto A está a 60 cm do solo e o ponto C, a 50 cm do solo. A esfera parte do repouso, no ponto A, e se desloca sem girar sobre a pista. Considerando essas informações, julgue o próximo item, assumindo 10 m/s² como o valor da aceleração da gravidade e que a esfera se desloca a partir do repouso.

A esfera atingirá o ponto C com velocidade inferior a 2 m/s.

A figura precedente ilustra o movimento de uma esfera, de 2 kg de massa, que se desloca, sem girar, em uma pista lisa, montada em um laboratório de ensino de física, com o objetivo de estudar as leis de conservação de energia. Os pontos B e D estão sobre o solo plano, o ponto A está a 60 cm do solo e o ponto C, a 50 cm do solo. A esfera parte do repouso, no ponto A, e se desloca sem girar sobre a pista. Considerando essas informações, julgue o próximo item, assumindo 10 m/s² como o valor da aceleração da gravidade e que a esfera se desloca a partir do repouso.

Ao atingir o ponto B, a energia cinética da esfera será inferior à energia potencial que tinha quando estava no ponto A.

O circuito elétrico ilustrado na figura anterior é constituído pelos resistores R₁ = 1,5 Ω, R₂ = 2,0 Ω e R3 = 3,5 Ω, por uma fonte de força eletromotriz V_F de 35 V, por uma chave S liga- desliga e por dois amperímetros A₁ e A₂. Considerando que todos os elementos desse circuito sejam ideais, julgue o item seguinte.

Caso se insira um voltímetro ideal no ramo em que está colocada a chave S, esse dispositivo registrará uma voltagem diferente de zero e com valor diferente do verificado na voltagem fornecida pela fonte.

O circuito elétrico ilustrado na figura anterior é constituído pelos resistores R₁ = 1,5 Ω, R₂ = 2,0 Ω e R3 = 3,5 Ω, por uma fonte de força eletromotriz V_F de 35 V, por uma chave S liga- desliga e por dois amperímetros A₁ e A₂. Considerando que todos os elementos desse circuito sejam ideais, julgue o item seguinte.

Caso a chave S seja fechada, a corrente a ser registrada pelo amperímetro A₂ será nula.

O circuito elétrico ilustrado na figura anterior é constituído pelos resistores R₁ = 1,5 Ω, R₂ = 2,0 Ω e R3 = 3,5 Ω, por uma fonte de força eletromotriz V_F de 35 V, por uma chave S liga- desliga e por dois amperímetros A₁ e A₂. Considerando que todos os elementos desse circuito sejam ideais, julgue o item seguinte.

Caso a chave S permaneça aberta, o amperímetro A1 registrará uma corrente igual a 5 A.

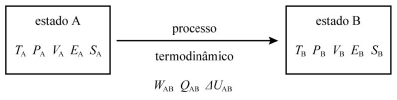

Considerando que, no referido esquema, T, P, V, E e S correspondem, respectivamente, a temperatura, pressão, volume, energia interna e entropia do gás ideal em estado de equilíbrio e que W_AB é o trabalho realizado pelo gás no processo, Q_AB o calor trocado e ΔU_AB a variação de energia interna do gás, julgue o item que se segue.

Se o processo termodinâmico for isocórico (isovolumétrico), então o trabalho, W_AB, realizado pelo sistema no processo será tal que W_AB = (P_B - P_A)V_A.

Considerando que, no referido esquema, T, P, V, E e S correspondem, respectivamente, a temperatura, pressão, volume, energia interna e entropia do gás ideal em estado de equilíbrio e que W_AB é o trabalho realizado pelo gás no processo, Q_AB o calor trocado e ΔU_AB a variação de energia interna do gás, julgue o item que se segue.

Se o processo termodinâmico entre os estados A e B for isobárico e se T_B = 2T_A, então !$ V_B = { \large 1 \over 2} V_A !$.

Considerando que, no referido esquema, T, P, V, E e S correspondem, respectivamente, a temperatura, pressão, volume, energia interna e entropia do gás ideal em estado de equilíbrio e que W_AB é o trabalho realizado pelo gás no processo, Q_AB o calor trocado e ΔU_AB a variação de energia interna do gás, julgue o item que se segue.

Se o processo termodinâmico entre os estados A e B for isotérmico, então !$ S_B = S_A+ { \large W_{AB} \over T_A} !$.

A figura antecedente ilustra um binário constituído de duas estrelas de massas m₁ e m₂, respectivamente, com m₂ = 2m₁, separadas por uma distância R. Na figura, as estrelas giram em relação ao ponto CM, o centro de massa do sistema, com velocidades V₁ e V₂ medidas em relação a esse centro de massa, o qual tem velocidade nula. Com base nessas informações, julgue o item a seguir.

Se a distância R entre as estrelas permanecer constante ao longo do tempo, então a energia cinética total do sistema também permanecerá constante.

A figura antecedente ilustra um binário constituído de duas estrelas de massas m₁ e m₂, respectivamente, com m₂ = 2m₁, separadas por uma distância R. Na figura, as estrelas giram em relação ao ponto CM, o centro de massa do sistema, com velocidades V₁ e V₂ medidas em relação a esse centro de massa, o qual tem velocidade nula. Com base nessas informações, julgue o item a seguir.

Se, durante certo intervalo de tempo, a variação vetorial da velocidade V₁ for igual a ΔV₁, então, a variação vetorial da velocidade V₂, ΔV₂, será tal que ΔV₂ = -ΔV₁.
