O circuito da figura a seguir tem um transistor NPN de β = 300, uma fonte de V1 = 10V, R1 = 1MΩ e R2 = 2kΩ.

Fonte: MALVINO, Albert Paul. Eletrônica - Vol. 1. 8. ed., página 201 e 202. São Paulo: Pearson. 2016

Após o cálculo, quais são os valores corretos da corrente de base, da corrente de coletor e da tensão coletor-emissor, respectivamente?

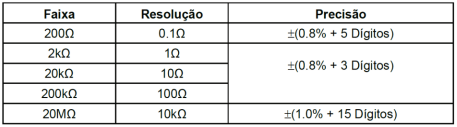

Em um experimento de laboratório de eletricidade, um estudante realizou uma medida de resistência com a resolução mais adequada e disponível pelo instrumento. O quadro a seguir é um recorte do manual deste multímetro e diz respeito à precisão deste instrumento na função ohmímetro. A medida apresentada no display do instrumento foi de 15,00kΩ sem flutuações ao longo do tempo.

Fonte: Manual do Multímetro Digital - HM-1100 - Hikari

Qual é a melhor estimativa dessa medida e sua incerteza instrumental?

Em análise de circuitos é fundamental que se utilize adequadamente ferramentas de medição de sinais elétricos, tais como multímetros e osciloscópios. Um estudante reportou que, em um circuito simples com fonte de 5V e resistor de 1k, as medidas de tensão e de corrente foram de 5,01V e a de corrente foi de 0,00 mA, respectivamente. O estudante também reportou que este instrumento foi inserido em paralelo com o resistor no modo voltímetro e, a seguir, inserido em série com o resistor no modo amperímetro.

Considere que o problema apresentado não é causado por mau contato. A partir dessas observações, qual é a análise e a ação mais adequada a ser tomada pelo técnico de laboratório?

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. Este modelo é equipado com um conversor AD (analógico-digital) de 10 bits com tensão de referência Vcc = 5V. O terminal A0 está conectado ao terminal central de um potenciômetro B10k. O terminal da esquerda está conectado ao terminal de 5V e o terminal da direita está conectado ao terminal GND da placa. O código apresentado na figura foi carregado no microcontrolador da placa e os dados produzidos foram observados pelo monitor Serial em um computador.

Fonte: https://www.tinkercad.com NUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.

Após analisar esse sistema composto por essa montagem e programação, assinale a afirmação INCORRETA:

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. O terminal digital 13 desta placa está conectada a um resistor de R1 = 330Ω em série com o terminal anódico do LED. O terminal catódico do LED está conectado ao terminal GND (terra). O terminal 8 está conectado a um dos terminais de um botão normalmente aberto e a um resistor de R2 = 10kΩ conectado ao terminal GND (terra). O outro terminal do botão está conectado a uma trilha com alimentação de 5V da placa Arduino. O código apresentado na figura foi carregado no microcontrolador da placa.

Fonte: https://www.tinkercad.com NUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.

Após analisar esse sistema composto por essa montagem e programação, assinale a afirmação INCORRETA:

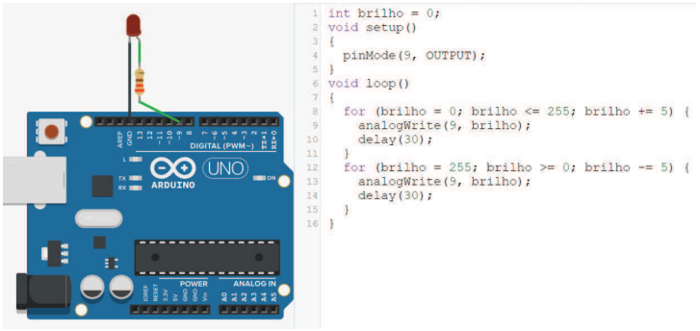

O circuito da figura utiliza uma placa de prototipagem rápida da Arduino®, modelo UNO. O terminal digital 9 desta placa é uma saída PWM e está conectada a um resistor de R = 220Ω em série com o terminal anódico do LED. O terminal catódico do LED está conectado ao terminal GND (terra). O código apresentado na figura foi carregado no microcontrolador da placa.

Fonte: https://www.tinkercad.com NUSSEY, John. Arduino para leigos. Rio de Janeiro: Alta Books, 2019.

Analise este sistema composto por esta montagem e programação e assinale a afirmação INCORRETA.

Um conversor AD (analógico-digital) de 8 bits com tensão de referência Vcc = 5V foi utilizado para monitorar a tensão de um sistema e retornou como resposta o valor em binários 10011001 por comunicação I2C.
Fonte: CAPUANO, Francisco Gabriel; IDOETA, Ivan Valeije. Elementos de eletrônica digital. 42. ed. São Paulo: Erica, 2019.

Qual é o valor da resposta convertido em sistema decimal e o valor da tensão referente a essa leitura?

O esquema da figura a seguir representa um sistema de controle em malha fechada, do tipo proporcional, de uma planta industrial. O elemento d é uma perturbação do tipo degrau.

Fonte: Petrobras PSP-RH-1-2009-Técnico em manutenção júnior em Instrumentação

Dado que o sistema em malha fechada é estável, qual é a estratégia que pode eliminar completamente o sinal de erro em regime permanente causado pela perturbação?

Em um experimento de laboratório de eletricidade, um estudante realizou três medidas consecutivas de resistência sobre um resistor de 1 kΩ. As medidas foram de i) 996 Ω, ii) 992 Ω e iii) 1000 Ω.

Qual é a melhor estimativa dessa medida e seu desvio padrão?

No ramo da automação industrial, processo é uma operação onde varia, pelo menos, uma característica variável física e/ou química de um determinado sistema. A regulação automática é o controle das variáveis físicas e/ou químicas por meio de dispositivos automáticos.
Fonte: Sighieri L.; Nishinari, A.; Controle automático de processos industriais: Instrumentação / 2. ed. Blucher, 1973.

Assinale a opção que NÃO representa uma vantagem oriunda da regulação automática em sistemas de controle.
