Sobre as regras deontológicas estabelecidas pelo Código de Ética do Servidor Público Civil do Poder Executivo Federal, assinale a alternativa incorreta:

Sobre o exercício de cargo público, previsto na Lei Nº 8.112/90, não é correto afirmar:

Renato, servidor público em estágio probatório, não demonstrou ser pessoa assídua e disciplinada, e sua produtividade era muito baixa, quando comparada aos demais colegas de serviço, conforme foi apurado pela comissão de avaliação de seu estágio probatório. Nos termos da Lei Nº 8.112/90, não sendo aprovado no estágio probatório, ele será:

Um servidor público da Universidade Federal de Itajubá (UNIFEI), lotado em Itajubá/MG, requereu, para o exercício de suas atribuições, o pagamento de 4 (quatro) diárias para prestar serviços no campus da UNIFEI, em Itabira/MG. As diárias foram depositadas em sua conta. No entanto, problemas particulares o fizeram retornar à Itajubá/MG ao final do segundo dia sem concluir o trabalho. Nesse caso:

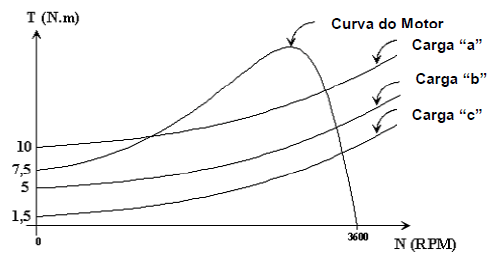

Um motor de indução trifásico foi construído com 3 bobinas e 6 terminais. Cada bobina foi projetada para 220V. A Figura abaixo mostra a curva de torque vs. rotação do motor. Essa curva foi obtida com as bobinas do estator ligadas em delta (\( \Delta \)) e tensão da alimentação trifásica de 220 V em 60 Hz. Podem ser acopladas ao motor acima descrito três diferentes cargas mecânicas (a, b e c), cujas curvas características de torque vs. rotação também são mostradas na mesma figura.

Qual (ou quais) das três cargas o motor consegue dar partida ligado em Y?

Uma determinada instalação elétrica senoidal monofásica contém duas máquinas elétricas e um banco de capacitores para correção do fator de potência, conforme ilustra a figura. Tanto o banco de capacitores como as máquinas podem ser acionados por chaves, independentemente. Foram observadas as seguintes características:

- quando somente a máquina 1 se encontra em funcionamento (sem o banco de capacitores), a potência ativa é de 15 kW, e o fator de potência 0,6 indutivo;

- quando somente a máquina 2 se encontra em funcionamento (sem o banco de capacitores), a potência reativa da instalação é de 9 kVAr, e o fator de potência 0,8 indutivo.

Deseja-se elevar o fator de potência da instalação por meio do banco de capacitores. Para que o fator de potência da instalação seja elevado para 1,0 com ambas as máquinas em funcionamento, o valor absoluto da potência reativa do banco de capacitores, em kVAr, deverá ser:

Uma determinada instalação elétrica senoidal monofásica contém duas máquinas elétricas e um banco de capacitores para correção do fator de potência, conforme ilustra a figura. Tanto o banco de capacitores como as máquinas podem ser acionados por chaves, independentemente. Foram observadas as seguintes características:

- quando somente a máquina 1 se encontra em funcionamento (sem o banco de capacitores), a potência ativa é de 15 kW, e o fator de potência 0,6 indutivo;

- quando somente a máquina 2 se encontra em funcionamento (sem o banco de capacitores), a potência reativa da instalação é de 9 kVAr, e o fator de potência 0,8 indutivo.

Quando ambas as máquinas estiverem ligadas com o banco de capacitores desligado, a potência ativa total da instalação, em kW, será:

Assinale a alternativa que melhor represente o funcionamento do circuito de comando a seguir. Observe que a chave é de impulso; logo, o sentido de ligar é apenas pressionar a botoeira e soltá-la para que retorne a sua posição original.

Necessita-se escolher o condutor para alimentar um motor trifásico de 30cv, 440V, rendimento 84%, fator de potência 0,85, que dista 80 metros do gerador. Admite-se uma queda de 5%. Utilize o critério da capacidade de corrente e o critério de queda de tensão para definir o condutor, de acordo com a NBR5410.

Um motor de indução trifásico com rotor em gaiola possui um único enrolamento por fase, tensão nominal por enrolamento igual a 220 V, todos os terminais dos enrolamentos do estator disponíveis e, em partida direta, conjugado de partida igual a 50 Nm. Qual será o conjugado de partida do motor se ele for acionado por uma chave compensadora que lhe forneça 60% da tensão nominal na partida?
