No circuito a seguir: R₁=4,0Ω, R₂=2,0Ω, R₃=1,0Ω, R₄=2,0Ω e R₅=1,0Ω.

A corrente que circula pelo diodo de silício quando o amperímetro ideal A indica 0,5A é informada corretamente na alternativa:

A figura a seguir mostra um circuito composto por uma fonte de tensão contínua V, três resistores, um capacitor e uma chave
(inicialmente aberta).

Desprezando-se quaisquer efeitos transitórios, ou seja, um tempo suficientemente longo após o fechamento da chave, a
tensão sobre o capacitor será:

Os valores dos componentes eletrônicos, como resistores, indutores e capacitores, seguem três séries comerciais com as respectivas tolerâncias:

Série E6 - 1,0 - 1,5 - 2,2 - 3,3 - 4,7 - 6,8 (20%)
Série E12 - 1,0 - 1,2 - 1,5 - 1,8 - 2,2 - 2,7 - 3,3 - 3,9 - 4,7 - 5,6 - 6,8 - 8,2 (10%)
Série E24 - 1,0 - 1,1 - 1,2 - 1,3 - 1,5 - 1,6 - 1,8 - 2,0 - 2,2 - 2,4 - 2,7 - 3,0 - 3,3 - 3,6 - 3,9 - 4,3 - 4,7 - 5,1 - 5,6 - 6,2 - 6,8 - 7,5 - 8,2 - 9,1 (5%)

A partir dos múltiplos e submúltiplos dos números base surgem todos os valores disponíveis comercialmente. Portanto, tomando-se o número base 2, tem-se um valor nominal possível para um indutor, apresentado corretamente na alternativa:

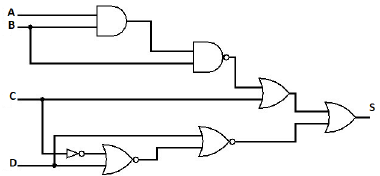

Todo circuito lógico executa uma expressão booleana e, por mais complexo que seja, é formado pela interligação das portas lógicas básicas. A expressão booleana correta executada pelo circuito representando na figura a seguir, considerando-se a convenção especificada abaixo, é:

Convenção adotada: “+” significa “ou lógico”, “.” significa “e lógico”, a barra superior (Ex.: !$ \bar{A} !$) significa operação de inversão do nível lógico e o símbolo “!$ \oplus !$” significa “ou exclusivo”.

Assinale a alternativa que apresenta a expressão resultante da tabela verdade apresentada a seguir, considerando a convenção especificada abaixo.

Convenção adotada: “+” significa “ou lógico”, “.” significa “e lógico”, a barra superior (Ex.: !$ \bar{A} !$)significa operação de inversão do nível lógico e o símbolo “!$ \oplus !$” significa “ou exclusivo”.

O mapa de Karnaugh é usado para simplificação de expressões booleanas para a forma mínima. Qual a expressão simplificada resultante para o mapa de Karnaugh apresentado ao lado, considerando-se a convenção especificada abaixo?

Convenção adotada: “+” significa “ou lógico”, “.” significa “e lógico”, a barra superior (Ex.: !$ \bar{A} !$) significa operação de inversão do nível lógico e o símbolo" !$ \oplus !$" significa “ou exclusivo”.

Um flip-flop pode ser considerado uma memória básica para circuitos digitais porque retém qualquer um dos dois estados digitais (0 ou 1). Um típico flip-flop é o JK (apresentado na figura), que possui dois sinais de entrada, J e K, além de uma entrada de habilitação, o clock (CLK).

Sobre o flip-flop tipo JK apresentado na figura, considere as afirmativas a seguir:

I - No instante da alteração do nível de sinal do clock de nível baixo para alto, se os valores de J e K forem diferentes, a saída será 0 se K = 1.

II - No instante da alteração do nível de sinal do clock de nível baixo para alto, o valor guardado no flip-flop será mantido se J e K forem ambos iguais a 0.

III - No instante da alteração do nível de sinal do clock de nível alto para baixo, se os valores de J e K forem diferentes, a saída será 1 se J = 1.

É(São) correta(s) apenas a(s) afirmativa(s):

Um acoplador ótico (também chamado isolador ótico ou isolador com acoplamento ótico) combina um LED com um fotodiodo ou com um fototransistor em um encapsulamento único. Assinale a alternativa incorreta a respeito do acoplador ótico.

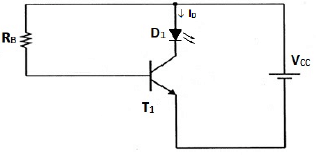

Analisando o datasheet do diodo emissor de luz e do transistor do circuito apresentado na figura, temos os seguintes dados: ID = 20mA, VBE = 0,7V e β = 100. Qual o valor de RB, sabendo-se que a fonte de alimentação (VCC) é de 12V?

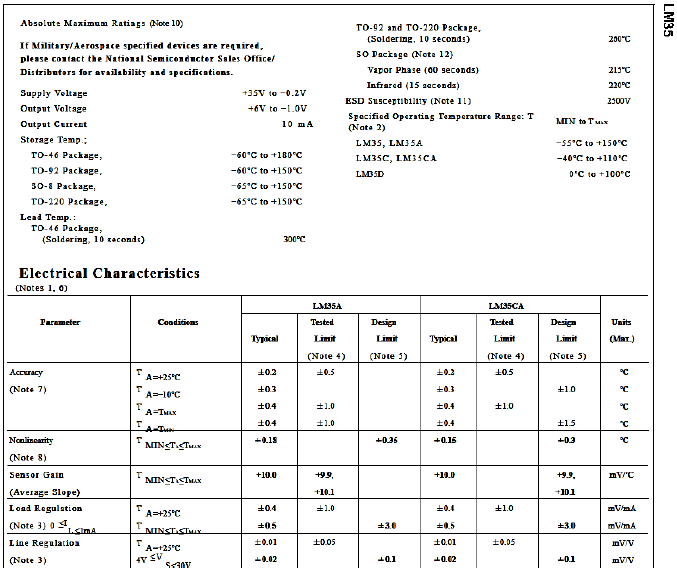

O sensor de temperatura LM35 é um sensor de precisão que apresenta na saída um valor de tensão linearmente dependente da temperatura em que ele se encontra. Com base no datasheet a seguir, é correto afirmar que a relação da variação da tensão com a temperatura para esse sensor é tipicamente de:
