O uso de capacitores para corrigir o problema do fator de potência em instalações elétricas pode ocasionar o aparecimento de harmônicas. Acerca disso, considere os seguintes efeitos:

1. Aumento das perdas nos estatores e rotores de máquinas rotativas, causando superaquecimento danoso às máquinas.

2. Aumento da corrente RMS (devido a ressonância em série), causando elevação nas temperaturas de operação dos diversos equipamentos e diminuindo sua vida útil.

3. Distorção das características de atuação de relés de proteção.

4. Aumento de fadiga dos dielétricos dos cabos, diminuindo sua vida útil e aumentando os cursos de manutenção.

Assinale a alternativa que apresenta uma consequência de distúrbio causado por harmônicas em uma instalação elétrica.

Com relação à disposição dos condutores em instalações aéreas, externas ao edifício, destinadas à distribuição permanente ou temporária de energia elétrica, assinale a alternativa correta, de acordo com a NBR 5410 e NBR 14039.

Em um sistema de cabeamento estruturado, um painel de conexões é conectado ao equipamento ativo e outro painel é conectado aos pontos de telecomunicações. Ambos os equipamentos são instalados em armários de telecomunicações. Assinale a alternativa que indica corretamente o motivo desse tipo de arranjo.

Assinale a alternativa que descreve corretamente uma característica da rede secundária de um sistema de cabeamento estruturado, de acordo com a NBR 14565.

De acordo com a NBR-14565, assinale a alternativa que define o ponto de consolidação de cabos (PCC) em um sistema de cabeamento estruturado.

Toda edificação deve dispor de uma infraestrutura de aterramento. Assinale a alternativa que apresenta uma opção que NÃO pode ser admitida como eletrodo de aterramento, de acordo com a NBR-5410.

Um dos procedimentos utilizados para se determinar o número máximo de luminárias necessárias para o cálculo de iluminação é o método dos lúmens. A respeito desse método, considere as seguintes afirmativas:

1. Um dos fatores utilizados no projeto é a característica da tarefa e a idade do observador.

2. O coeficiente de utilização indica o percentual do tempo que a iluminação permanece ligada em uma determinada área de trabalho.

3. O fator de depreciação é a razão entre o fluxo luminoso emitido no fim do período de manutenção e no período inicial da mesma.

De acordo com a NBR-5413, assinale a alternativa correta.

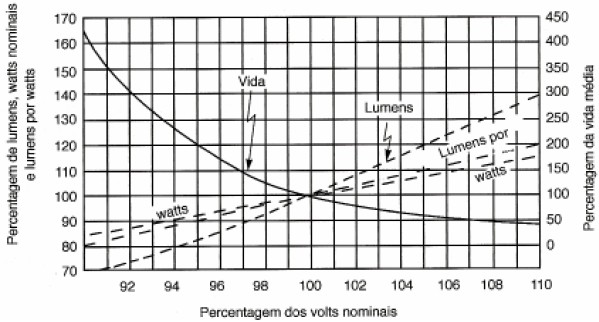

Considere o gráfico a seguir, que representa as características típicas de operação de lâmpadas com sobretensões e subtensões.

(Fonte: Instalações Elétricas. Helio Creder. Editora LTC.)

Com base nesse gráfico, assinale a alternativa correta.

Os aparelhos eletrônicos são projetados para trabalhar em determinadas tensões, com uma pequena tolerância em relação à variação da tensão de alimentação. Uma queda no nível de tensão da alimentação ocorre devido à resistência dos cabos de distribuição, em função do diâmetro do cabo, distância entre o alimentador e o aparelho e da resistividade do material utilizado na construção do cabo. Com relação ao limite para a queda de tensão admissível, de acordo com a NBR-5410, é correto afirmar:

A potência de um equipamento é de 10 KVA. Considerando que o fator de potência do dispositivo é de 0,8, assinale a alternativa que apresenta a potência reativa.
