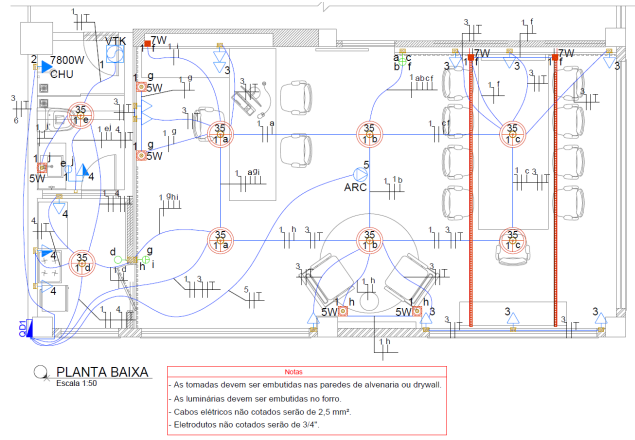

Em um projeto elétrico, planejamos cada detalhe de utilização de energia elétrica, os circuitos, a seção dos condutores, o dimensionamento de carga, os trajetos, a iluminação, as tomadas, dentre outros diversos elementos e componentes, a fim de garantir segurança e o funcionamento adequado das instalações, bem como evitar o superdimensionamento e desperdício de materiais. A figura a seguir representa o projeto elétrico de uma edificação térrea a ser construída.



Com relação à figura, é INCORRETO afirmar:

A fundação é o elemento construtivo responsável por receber as cargas oriundas da edificação e distribuí-las ao solo, de modo seguro e economicamente viável. Existem dois tipos de fundações: as superficiais ou rasas e as profundas. Em geral, fundações profundas são utilizadas quando o solo superficial não apresenta resistência suficiente para suportar as cargas da edificação, quando estão expostas a processos erosivos severos ou quando existe a possibilidade de escavações futuras em regiões próximas. Nesse sentido, assinale a alternativa que apresenta somente metodologias de execução de fundações profundas.

No processo de orçamento de uma obra pública, o engenheiro responsável técnico, durante o procedimento de levantamento de quantitativos, verificou a existência de uma parede de alvenaria com 12,00m de comprimento e 3,50m de altura, a qual possui uma janela de alumínio e vidro com área de 4,25m² e uma porta de madeira com área de 1,68m². Considerando os critérios de orçamentação amplamente utilizados na construção civil, juntamente com o custo unitário total do serviço de alvenaria calculado na questão anterior, assinale a alternativa que corresponde à quantidade total do serviço de alvenaria e seu respectivo custo total, a ser inserido na planilha de orçamento.

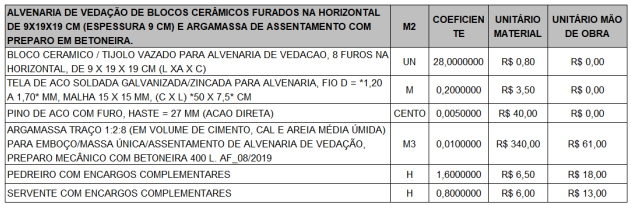

Considere a imagem a seguir, adaptada da composição referencial código103329 da planilha SEDU/PRED, com data base de abril/2022, que se refere à composição de serviço de alvenaria de vedação de blocos cerâmicos furados.



Considerando os dados anteriores, com relação aos valores unitários do serviço, ou seja, para execução de um metro quadrado, é CORRETO afirmar que os custos de material, custo de mão de obra e custo total por unidade do serviço são, respectivamente:

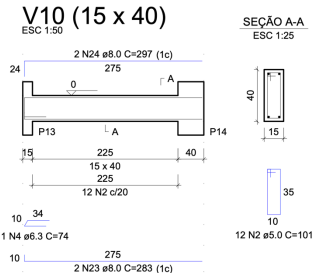

A figura a seguir representa o detalhamento da viga V10 de uma edificação hipotética a ser executada.




Adotando as massas lineares de 0,62kg/m, 0,40kg/m, 0,25kg/m e 0,15kg/m, respectivamente, para as barras de aço de 10.0mm, 8.0mm, 6.3mm e 5.0mm, calcule a quantidade aproximada de aço a ser utilizada para execução dessa viga, considerando que as perdas ocorridas em corte, dobra e montagem são de 10%.

Conforme descreve Paulo Helene: “O concreto de cimento Portland é o mais importante material estrutural e de construção civil da atualidade. Mesmo sendo o mais recente dos materiais de construção de estruturas, pode ser considerado como uma das descobertas mais interessantes da história do desenvolvimento da humanidade e sua qualidade de vida.”
O concreto armado de cimento Portland é basicamente uma mistura de componentes, na qual utiliza-se água, cimento Portland, agregados (miúdos e graúdos), aditivos, quando necessário, e armaduras de aço, devidamente dimensionadas. Dentre a variedade de elementos que podem ser empregados na fabricação do concreto para utilização em estruturas armadas, selecione a opção de insumo que jamais deve ser utilizado nessa mistura.

Considerando que a definição de caixa sifonada é a caixa provida de desconector, destinada a receber efluentes de instalação secundária de esgoto, dimensionadas em função da unidade Hunter de contribuição (UHC), que se trata de um fator numérico que representa a contribuição considerada em função da utilização habitual de cada tipo de aparelho sanitário. Na elaboração de um projeto hidrossanitário, conforme norma regulamentadora vigente, as caixas sifonadas devem possuir as seguintes características mínimas, EXCETO:

A lei 8.666/93 considera, como obra, toda construção, reforma, fabricação, recuperação ou ampliação, realizada por execução direta ou indireta. Com relação as obras públicas, é CORRETO afirmar:

A seguir, temos o cronograma de execução de uma obra no município de Cascavel-PR. A obra é composta por quatro serviços e deverá ser executada em quatro meses.

Com relação ao cronograma anterior, é INCORRETO afirmar:

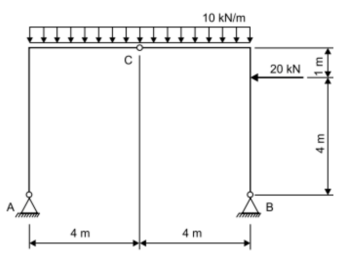

Considere o pórtico triarticulado e seus carregamentos representados na figura a seguir.

Determine o módulo das reações verticais e horizontais, respectivamente, nos apoios A e B.
