A coluna da esquerda apresenta hachuras usuais para a representação de materiais e a da direita, os materiais representados.

Numere a coluna da direita de acordo com a da esquerda.

1 -

2 -

3 -

4 -

( ) Aço

( ) Plástico

( ) Cobre, Latão

( ) Ferro fundido

Assinale a sequência correta.

A NBR 6492:1994 dispõe sobre a representação gráfica de projetos de arquitetura.

Sobre a representação das fachadas, assinale a afirmativa INCORRETA.

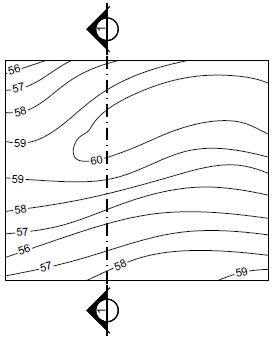

O desenho abaixo representa o levantamento altimétrico de um terreno.

Assinale a alternativa que apresenta a seção de corte 1 de modo mais aproximado.

A figura abaixo é a representação de condutores do circuito 1 numa instalação elétrica.

Assinale a sequência dos condutores desse circuito.

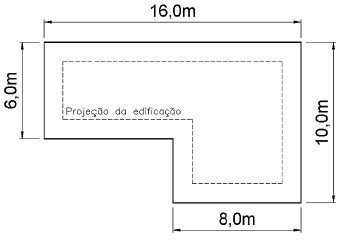

O desenho abaixo representa a planta do contorno externo de uma cobertura. A construção possuirá beirais nivelados e todas as águas terão a mesma inclinação.

Assinale a alternativa que apresenta o arranjo correto das águas.

O desenho abaixo ilustra uma entidade antes e depois da aplicação de uma determinada sequência de comandos de edição do sistema AutoCad!$ \circledR !$.

Assinale a sequência de comandos utilizada.

O desenho abaixo foi elaborado no ambiente de modelo (model) no AutoCad® em metros.]

Considere:

!$ \blacksquare !$ cada unidade do layout representa 1 (um) milímetro de desenho impresso;

!$ \blacksquare !$ a sintaxe nXP no comando Zoom;

!$ \blacksquare !$ fator de escala 1:1 na tela de impressão.

O fator de escala que deverá ser aplicado na viewport de impressão para que o desenho seja impresso na escala 1:50 é:

Por padrão, o sistema AutoCad® define teclas de atalho às funções mais utilizadas. Na coluna da esquerda estão teclas de atalho e na da direita, a função liga/desliga de cada tecla.

Numere a coluna da direita de acordo com a da esquerda.

1 - Tecla F8

2 - Tecla F9

3 - Tecla F3

4 - Tecla F10

( ) Função Osnap

( ) Função Ortogonal

( ) Função Polar

( ) Função Snap

Assinale a sequência correta.

Sobre o sistema de desenho AutoCad!$ \circledR !$, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Os arquivos de extensão .dxf são arquivos de intercâmbio.

( ) Os arquivos de extensão .plt são arquivos de impressão.

( ) Aplicações com extensão .lsp não podem ser utilizadas no sistema AutoCad!$ \circledR !$.

( ) O comando WBLOCK cria arquivos com as extensões .dwg ou .dxf.

Assinale a sequência correta.

Na figura abaixo, mostra-se um segmento de reta e suas coordenadas inicial e final.

Assinale a sequência da construção desse segmento no programa AutoCad!$ \circledR !$.
