Dentro do ambiente de modelagem do Autodesk Revit, encontramos a caracterização em elementos e famílias. De acordo com essa caracterização, assinale a alternativa correta.

Você acaba de tomar posse como Engenheiro(a) da USP e seu superior imediato lhe pede que reveja o projeto de um colega que presta serviços à Universidade há mais de 15 anos. Nos termos do Código de Ética do Profissional da Engenharia, da Agronomia, da Geologia, da Geografia e da Meteorologia, baixado pela Resolução nº 1002, de 2002, você

São deveres do Profissional da Engenharia, da Agronomia, da Geologia, da Geografia e da Meteorologia ante o ser humano e a seus valores, EXCETO:

No sistema CONFEA/CREA, pode-se afirmar que o Código de Ética do Profissional da Engenharia, da Agronomia, da Geologia, da Geografia e da Meteorologia, baixado pela Resolução nº 1002, de 2002, aplica-se a todos os profissionais

O Excel permite a criação de tabelas dinâmicas para melhor análise e entendimento de dados e fenômenos.

Sendo assim, os campos, podem ser organizados nas seguintes áreas:

Ao elaborar um texto dentro da plataforma Microsoft Word 365, é comum nos depararmos com sublinhados nas cores vermelhas, azuis e verdes, indicando possíveis erros gramaticais e sugestões de alteração propostos pelo programa.

A forma de visualizar todas as opções propostas é selecionar

No que se refere a viga mista aço-concreto, considere as afirmações:

I. Denomina-se viga mista a viga formada pela associação de um perfil metálico com uma laje de concreto, sendo os dois elementos ligados por conectores mecânicos.

II. O concreto, após o seu endurecimento, apresenta uma retração volumétrica que depende das condições de cura e exposição. Nas vigas mistas o encurtamento do concreto é impedido pela seção metálica, que permanece sob flexo-compressão enquanto a laje fica tracionada.

III. As vigas mistas devem ser construídas sempre sem escoramento, pois o peso do concreto fresco e o peso próprio de aço atuam apenas na seção do aço.

É correto o que se diz em:

O engenheiro responsável pela construção de um edifício em estrutura metálica, visando elaborar o mapa de riscos da fase de execução, realizou um estudo sobre os impactos da ação do vento na fase de montagem da estrutura. A obra está localizada na zona urbana do estado de São Paulo e a edificação tem dimensões, em planta, de 30,00 m por 30,00 m, bem como possui 15,00 m de altura.

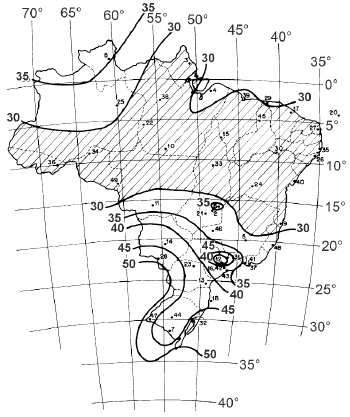

Fonte: Isopletas de vento. ABNT NBR:6123:1988.

As isopletas de vento da ABNT NBR:6123:1988 apresentada nos permite obter:

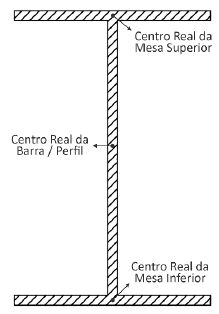

Considere os centros reais dos perfis metálicos utilizados em uma obra de estruturas metálicas, os quais são no Perfil W da figura a seguir:

O item 13.3.3 da ABNT NBR 8800:2008 define as tolerâncias de montagem em relação aos pontos e às linhas de trabalho das barras. Considere as cinco distintas obras nas quais você está atuando como fiscal de montagem.

Nelas você observou as seguintes condições executivas:

!$ \bullet !$ Obra 01: a construtora vem admitindo, como ponto de trabalho, o centro real em cada extremidade das barras não horizontais.

!$ \bullet !$ Obra 02: o construtor vem se utilizando de uma das extremidades laterais das barras como ponto de trabalho para execução das barras horizontais, vez que se dispensam, para estas condições, referenciamentos ao centro da mesa superior ou aos planos superiores.

!$ \bullet !$ Obra 03: a executora, para barras horizontais, está se valendo do centro real da mesa superior ou dos planos superiores em cada uma das extremidades como pontos de trabalho.

!$ \bullet !$ Obra 04: durante a montagem das barras (horizontais ou não), a construtora vem se valendo de pontos de trabalho que não são os centros reais e/ou de mesa. Contudo, utiliza-os como referência.

!$ \bullet !$ Obra 05: o construtor vem traçando as linhas de trabalho a partir de segmento de reta que interliga os pontos de trabalho nas extremidades das barras.

Em qual destas obras você precisará intervir e interromper o processo de execução?

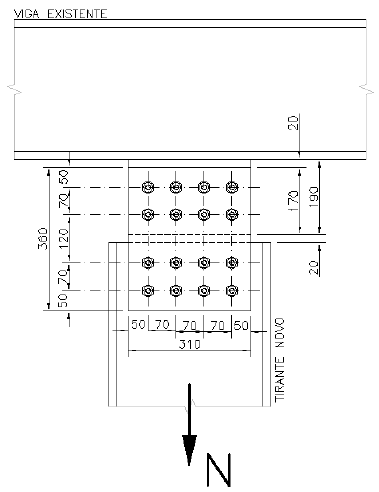

Pretende-se utilizar duas talas para fixar um tirante novo a uma chapa que será soldada à viga existente utilizando 2 x 8 parafusos de !$ \phi !$22 mm (7/8"), tal como se mostra na figura a seguir, onde as duas talas chapas têm dimensões 310 x 360 mm e a chapa fixa à viga.

Assinale a alternativa que remete a, aproximadamente, a máxima força N passível de aplicação, caso sejam usadas chapas de espressura de 7/8" (22 mm) e aço MR250 !$ (f_y \, = \, 250 \, MPaef_u \, = \, 400 \, MPa). !$

Admitir:

!$ \bullet \,\, \gamma_f: \, 1,50 - !$ Coeficiente de Majoração das Ações;

!$ \bullet \,\, \gamma_{a1}: \, 1,10 - !$ Coeficiente de Minoração das Tensões de Escoamento;

!$ \bullet \,\, \gamma_{a2}: \, 1,35 - !$ Coeficiente de Minoração das Tensões de Ruptura;

!$ \bullet \,\, \Delta_{\phi}: \, 3,50 - !$ Acréscimo de 3,5 mm ao diâmetro nominal do parafuso utilizado;
