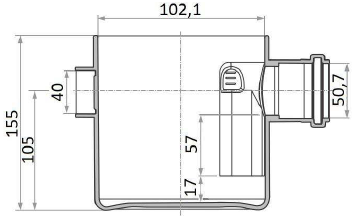

O desenho a seguir mostra o corte de uma caixa sifonada:

De acordo com as medidas, em milímetros, apresentadas nesse desenho, qual é a altura do fecho hídrico dessa caixa sifonada?

Um Sistema Predial de Esgoto Sanitário deve ser acessível por intermédio de dispositivos de inspeção visando possíveis manutenções e desobstruções. Para garantir a acessibilidade aos elementos do sistema, devem ser respeitadas no mínimo, algumas condições.

Assinale a alternativa que corresponde a uma dessas condições.

Um determinado projeto de Sistemas Prediais de Águas Pluviais possui uma área de cobertura horizontal de 80 m².

Sabendo-se que esse projeto não se encaixa em nenhum caso especial de dimensionamento pluvial, qual é a vazão de projeto dessa cobertura?

Quais são os diâmetros nominais (DN) mínimos dos ramais de descarga de esgoto sanitário de um lavatório de banheiro e de uma pia de cozinha residencial?

Na figura a seguir temos um exemplo de um Sistema Predial de Esgoto Sanitário de um banheiro em um piso superior de alguma edificação.

Fonte: ABNT NBR-8160:1999.

A partir da figura apresentada, assinale a alternativa correta.

Em um Sistema Predial de Esgoto Sanitário, qual é o nome da tubulação que fica entre a saída de esgoto de uma Caixa Sifonada e um Tubo de Queda?

Em um Sistema Predial de Esgoto Sanitário, quando se trata de Ramais de descarga e de Ramais de esgoto, todos os trechos horizontais previstos no sistema de coleta e transporte de esgoto sanitário devem possibilitar o escoamento dos efluentes por gravidade, devendo, para isso, apresentar uma declividade constante.

De acordo com os diâmetros nominais (DN), assinale a alternativa correta quanto à declividade mínima.

Para fazer um projeto de um Sistema de Aproveitamento de Águas Pluviais (SAAP) você deverá calcular o volume de descarte (V_des) do reservatório. Sabendo-se que a área de captação é uma laje de cobertura em concreto armado delimitada por uma platibanda de um edifício localizado em São Paulo e que não se tem dados suficientes sobre os padrões de qualidade dessa água de chuva, calcule o volume de descarte (V_des) de acordo com as recomendações da ABNT NBR 15527:2019 e com as informações apresentadas:

!$ \bullet !$ Área da laje: A = 100 m²

^{!$ \bullet !$} Eficiência do sistema de captação: n = 0,85

!$ \bullet !$ Período de retorno do projeto de águas pluviais: T = 25 anos

!$ \bullet !$ Duração da precipitação do projeto de águas pluviais: t = 5 min

!$ \bullet !$ Intensidade Pluviométrica do projeto de águas pluviais: I = 190 mm/h

Assinale a alternativa correta:

Ainda existe uma certa confusão quando se trata de dimensionar, especificar, orçar ou até mesmo comprar tubulações de Sistemas Prediais de Água Fria e de Água Quente.

O que significa Diâmetro Nominal de um tubo?

Em um edifício residencial pode-se fazer uso de GN (Gás Natural) ou de GLP (Gás Liquefeito de Petróleo).

No dimensionamento dessas tubulações, qual deve ser a pressão máxima da rede de distribuição interna que alimenta cada unidade habitacional?
