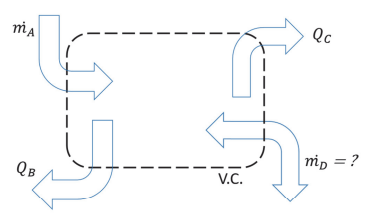

Um sistema hidráulico, cujo volume de controle está limitado na imagem a seguir, possui a vazão mássica conhecida de m_A = 5 kg/s:





Medições indicam que são retirados 5,4 m³ /h pelo tudo B e mais 7,2 m³ /h pelo tubo C. Para que o sistema esteja trabalhando no estado estacionado, qual deve ser a vazão mássica estimada para mD, considerando que o fluido de trabalho é a água, cuja densidade pode ser aproximada para d = 1?

Um evento aleatório foi analisado e realizado uma série de medições. Sabendo que a distribuição dos resultados se apresenta na forma de uma gaussiana, com uma boa repetibilidade nos dados. Assinale a alternativa que apresenta o melhor gráfico para a representações destas medições.

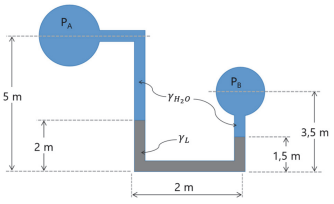

O reservatório A possui uma pressão interna de 200 kPA e encontra-se elevado a uma altura de 5 metros. Este reservatório está conectado via tubulação ao reservatório B, 1,5 metros abaixo de A, conforme a representação na figura a seguir:




A parte central da tubulação é preenchida com um líquido “L”, e o restante é água. Qual é a pressão registrada no manômetro acoplado ao reservatório B?

Note e adote: γ_H20 = 10.000 N/mm³  γ_L = 9.000 N/mm³

Um corpo de prova, ao ser submetido a uma tensão de 800 kgf/mm² , apresenta uma deformação específica de 5 [admensional]. Ao se repetir a medição, porém aumentando a tensão aplicada para 1200 kgf/mm² , registrou-se uma deformação de 8 [admensional]. Para estas condições, pode-se afirmar:

Um metrologista, ao usar uma máquina de medição por coordenadas para aferir uma distância em uma peça, registrou as seguintes coordenadas do ponto A (5,000; 4,000; 3,000) mm. Uma segunda leitura, registrou as coordenadas (2,000; -2,000; 1,000) mm para o ponto B, que indica a outra extremidade da face analisada. Qual é a distância linear de A até B?

Um sensor LVDT (Linear Variable Differential Transformer) é calibrado para operar na faixa de deslocamento de -20 mm a +20 mm, com uma saída de -10V a +10V. A relação entre deslocamento “d” e tensão de saída “V” é linear e pode ser expressa como:

V = m . d
Onde “m” é o coeficiente de sensibilidade do sensor, definido como:
m = V_max - V_min / d_max - d<sub>min

Durante uma medição, o sensor registrou uma tensão de 3,75V, mas após uma verificação com um instrumento de referência, descobriu-se que o deslocamento real era 6 mm. Qual é o erro percentual dessa medição?</sub>

Um componente eletrônico com resistência elétrica de 5 kΩé submetido à uma corrente elétrica de 100 miliamperes por 10 horas consecutivas ao longo de 30 dias por mês. Se o custo da energia elétrica é de aproximadamente R$ 0,90 por kWh/h, qual é o gasto de energia elétrica estimado com este componente no período de um mês?

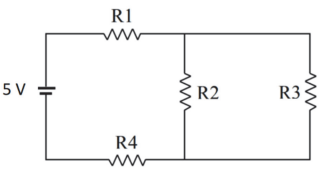

Um circuito eletrônico é composto por 4 resistores, cujos valores são: R1= 2 Ω, R2 = 3 Ω, R3 = R4 = 6 Ω, conforme imagem a seguir:



Se uma bateria de 5 volts alimenta este circuito, qual é o valor da corrente que passa pelo resistor R3?

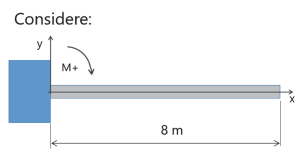

Durante a montagem de uma estrutura, uma viga horizontal de 8 metros de comprimento precisa suportar três cargas pontuais, sendo ela engastada somente por um dos lados. A primeira carga de 400 N é aplicada verticalmente para baixo a 1 metro da extremidade livre: a segunda carga de 600 N é aplicada verticalmente para baixo a 4 metros da mesma extremidade, e a terceira carga de 300 N é aplicada a 6 metros da mesma extremidade, porém aplicada para cima. Qual é o momento de força (torque) total gerado pelas três cargas em relação à haste engastada?

Uma barra de ferro com seção transversal de área 4 mm² deve ser usada para suportar verticalmente uma massa. A figura apresentada a seguir refere-se à curva de tensão e deformação do material escolhido:




Considerando que um coeficiente de segurança estabelecido de valor igual a 2 em relação ao limite do escoamento elástico, qual deve ser a carga máxima recomendada a ser erguida?
