Ao importar um bloco em CAD 2D de um fabricante de motores elétricos para incorporar ao seu projeto, notou- -se que é necessário ajustar a escala desse objeto, ampliando- o em 5 vezes o seu tamanho original.

Considerando o AutoCAD 2018 ou o mais recente, assinale a alternativa que descreve corretamente a sequência de comandos para realizar o ajuste descrito.

O software AutoCAD é muito utilizado em projetos mecânicos e, atualmente, a modelagem em 3 dimensões (3D) nessa plataforma tem sido cada vez mais empregada em desenvolvimento de produtos. Considerando o AutoCAD 2018 ou o mais recente, para realizar a modelagem de um sólido cilíndrico a partir de um círculo desenhado previamente em 2 dimensões (2D) em um plano, entre as alternativas listadas, qual comando deve ser utilizado?

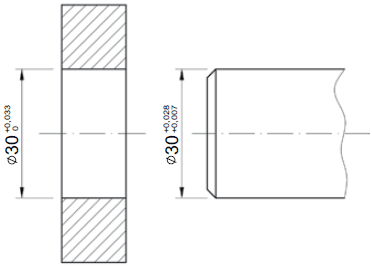

O desenho técnico a seguir representa uma peça que foi usinada com um furo a partir de um bloco fundido de alumínio e um eixo usinado a partir de um tarugo de aço inoxidável. O eixo deverá ser acoplado ao furo conforme dimensões e tolerâncias indicadas nas cotas.

(Arquivo pessoal; imagem usada com autorização

Após montagem do eixo no furo, é correto afirmar que

O AutoCAD© permite que diversos elementos de um desenho (linhas, arcos etc.) sejam agrupados formando um BLOCO. Esse BLOCO passará, então, a ser tratado pelo programa como se fosse um único elemento. Essa característica é de grande importância principalmente em desenhos em que existe a repetição de elementos, por exemplo, em um projeto de instalações elétricas. Para redefinir um BLOCO e atualizar os atributos associados, emprega-se o comando:

Na apresentação de um projeto, desenho, entre outros trabalhos, o modo como as cotas são apresentadas deve ser criteriosamente analisado. A Associação Brasileira de Normas Técnicas-ABNT define as principais características do estilo e localização das cotas no desenho. Para tanto, no dimensionamento de projetos/desenhos realizados em AutoCAD©, o comando que cria uma cota que começa na linha de extensão de uma cota previamente criada é:

Nos projetos desenhados no programa AutoCAD©, para preencher uma área delimitada ou objetos selecionados com uma hachura padrão, preenchimento sólido ou preenchimento de gradiente, utiliza-se o comando:

No projeto de engenharia realizado com o programa AutoCAD©, para editar uma restrição dimensional, uma cota ou um objeto de texto, utiliza-se o comando

Em projetos realizados com o auxílio do programa AutoCAD©, os comandos de seleção possibilitam que se selecione o elemento desejado, podendo-se, assim, copiar, mover, alterar suas propriedades, entre outras possibilidades. Quando há elementos sobrepostos e se quer selecionar apenas um, pode-se habilitar uma opção que permite, ao clicar no ponto de interseção, escolher qual é a geometria a ser selecionada. Para tanto, dentro do Draft Settings (DS), existe a opção:

Analise as afirmações a seguir sobre os conceitos básicos do Autodesk™ Revit incluídos na documentação oficial do software (Seção Ajuda, F1) e assinale a alternativa correta.

O comando do Autodesk™ Revit, que é usado para criar formas 3D a partir de perfis 2D, é:
