1. Com o advento da Cartografia Digital (CAD), para que se obtenha cartas na escala 1:500 para fins de locação de obras de engenharia, seria necessário proceder a um levantamento de campo topográfico cadastral, jamais pela simples ampliação de cartas existentes.

2. Com os recursos da Cartografia Digital disponíveis atualmente (CAD), é muito usual elaborar mapas com "Escala Aproximada" ou "Escala Média", decorrentes da possibilidade de ampliação / redução de mapas elaborados em meio digital.

3. Uma escala é tanto maior quanto maior for seu denominador, ou seja, a escala 1:20.000 é 10 vezes maior do que a escala 1:2.000.

4. Os desenhos em CAD devem ser criados usando as suas dimensões reais (escala 1:1). Se o desenho consiste, por exemplo, em uma peça de máquina de 100 milímetros ou em um projeto arquitetônico, pode-se criar e posicionar cada elemento em suas dimensões reais. A escala de desenho “scale”, requer da para imprimir um projeto, é definida no momento em que o projetista envia o arquivo para impressão.

Com base nas afirmações acima, assinale a opção CORRETA:

Provas

Questão presente nas seguintes provas

1395509 Ano: 2009
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: Pref. Governador Valadares-MG

Provas:

Desenhista Projetista
Provas ×

Após o levantamento topográfico de um determinado terreno, constatou-se que seu comprimento é de 30m, e que este se situa entre as curvas de nível 770 e 764m. A partir destes dados, pode-se dizer que a declividade média deste terreno é:

Provas

Questão presente nas seguintes provas

1386383 Ano: 2009
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: Pref. Governador Valadares-MG

Provas:

Desenhista Projetista
Provas ×

Considerando-se que em uma edificação a altura total a ser vencida entre 2 pavimentos é 275cm e que a altura desejável do degrau de uma escada que ligue os dois pavimentos é de aproximadamente 17cm, calcule o número de degraus para esta escada. A partir do número de degraus encontrado, calcule a altura exata para cada degrau desta escada:

Provas

Questão presente nas seguintes provas

1385970 Ano: 2009
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: Pref. Governador Valadares-MG

Provas:

Desenhista Projetista
Provas ×

Escala

Considerando-se as escalas mais usualmente empregadas nos desenhos de edificações, assinale a opção CORRETA:

Provas

Questão presente nas seguintes provas

1377077 Ano: 2009
Disciplina: Desenho Técnico e Industrial
Banca: FUMARC
Orgão: Pref. Governador Valadares-MG

Provas:

Desenhista Projetista
Provas ×

NBRsNBR 6492: Representação de Projetos de Arquitetura

Na Planta de Situação são representados todos os elementos necessários para situar o terreno onde a edificação será construída, considerando-se a região na qual o terreno encontra-se inserido.

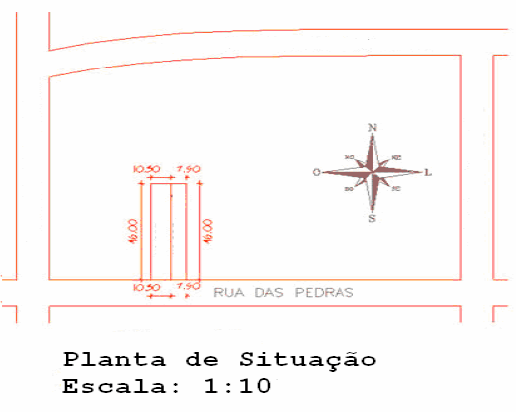

Observe o desenho abaixo e, considerando-se a NBR 6492/94 marque a opção CORRETA:

A

Todos os elementos necessários à identificação do terreno estão devidamente representados, conferindo boa precisão na localização do(s) lote(s) em questão.

B

A utilização da rosa-dos-ventos não é adequada para indicação do norte geográfico.

C

Não foram devidamente identificados os logradouros adjacentes, a distância do terreno à esquina mais próxima, bem como os números da(s) casa(s) e do(s) lote(s) lindeiros, destacando-se aquele(s) referente(s) ao projeto em questão.

D

A escala de representação utilizada para Planta de Situação está adequada, segundo as normas vigentes para desenhos de edificações.

Provas

Questão presente nas seguintes provas

1370831 Ano: 2009
Disciplina: Desenho Técnico e Industrial
Banca: UNIFAP
Orgão: SEAD-AP

Provas:

Técnico em Infraestrutura - Desenho
Provas ×

A planta de locação sempre deve mostrar

Provas

Questão presente nas seguintes provas

1370646 Ano: 2009
Disciplina: Desenho Técnico e Industrial
Banca: UNIFAP
Orgão: SEAD-AP

Provas:

Técnico em Infraestrutura - Estradas
Provas ×

Escala

No desenho técnico, a escala é a relação entre as dimensões representadas no desenho e as dimensões reais do objeto. Marque a opção da escala em que foi desenhado um objeto cuja medida real é igual a 45 metros e a medida no papel é igual a 60 cm.
