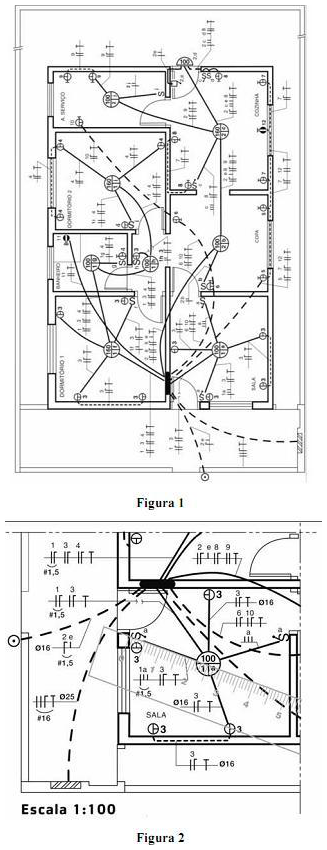

Na figura 2, a parte em detalhe do circuito 3, que atende às tomadas da sala, é formado por três condutores ? fase, neutro e proteção (terra) ? que correm dentro de um eletroduto de diâmetro igual a 16 mm.

Acerca do orçamento de obras, julgue o item subsequente.

Para a execução do orçamento detalhado de uma obra de arquitetura, é necessário que o levantamento de quantitativos seja realizado com base no anteprojeto de arquitetura.

Os clinômetros, que podem ser analógicos ou digitais, são instrumentos capazes de informar o ângulo horizontal e a inclinação entre pontos de um terreno.

Na figura abaixo, que representa uma fechadura do tipo bico-de-papagaio utilizada em portas de correr, a peça indicada pela letra A funciona como gatilho para que o trinco feche automaticamente.

As estruturas metálicas permitem grande flexibilidade de escolha nos sistemas de fechamento horizontal (lajes) e vertical (paredes), podendo-se utilizar as alternativas do mercado tais como laje de concreto moldada in loco, laje de painel armado de concreto celular, laje pré-fabricada protendida, entre outras.

Como exemplificado na figura 2, as medidas aproximadas dos eletrodutos no plano horizontal podem ser obtidas com auxílio de uma régua comum na própria planta, uma vez que, na escala 1:100, cada centímetro do desenho equivale a 1 metro nas dimensões reais.

Capacete, capuz, óculos, protetor facial, máscara de solda, protetor auditivo, vestimentas, luvas e creme protetor são exemplos de EPI.

A ferragem, utilizada nos pilares para auxiliar o concreto a resistir aos esforços de compressão, flambagem e, em alguns casos, flexão, é constituída por ferros longitudinais e estribos. Em pilares submetidos a cargas centradas, os estribos têm a função de armar a ferragem longitudinal e evitar a flambagem dessas barras.

Para tornar impermeável o concreto, deve-se seguir o traço adequado e adotar cuidados especiais na sua produção e aplicação, como elaborar o traço adequado (dosagem racional) com consumo mínimo de cimento de 30 kg/m³ e fator água/cimento menor que 0,50, controlando a granulometria dos agregados.

Entre as patologias de construção causadas por falha de impermeabilização, destaca-se a eflorescência, que corresponde a depósitos cristalinos de cor branca que surgem na superfície de revestimentos como pisos (cerâmicos ou não), paredes e tetos. Tais depósitos resultam da migração e posterior evaporação de soluções aquosas salinizadas formadas a partir dos sais presentes em materiais como tijolos, cimento, areia, concreto e argamassa, entre outros.
