As instalações hidráulicas garantem o abastecimento de água potável para as edificações, onde a água tratada passa pela rede de distribuição para chegar às residências da cidade.

Assinale a alternativa correta sobre o equipamento denominado Hidrômetro.

A limpeza de galerias pluviais contribui diretamente para:

Deve-se avaliar a eficiência hidráulica de um reservatório para amortecimento de cheias.

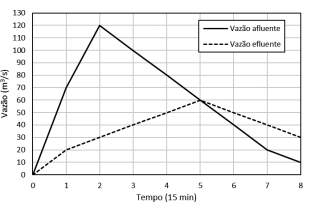

O gráfico abaixo apresenta as vazões afluentes e efluentes do reservatório durante um evento de cheia.






Considerando os dados apresentados, assinale a alternativa que corresponde corretamente ao volume de cheia retido no reservatório durante o evento.

Um perito ambiental foi designado para avaliar os efeitos da mudança do uso e ocupação do solo sobre a resposta hidrológica de uma bacia, em razão de processos de urbanização acelerada.
Essa análise faz parte do projeto de controle de escoamento superficial e redimensionamento de obras hidráulicas. A bacia hidrográfica em questão apresenta área de 7,2 km². Originalmente, a bacia é caracterizada por 60% de área florestada, com coeficiente de escoamento superficial de 0,20, e 40% de área urbana, com coeficiente de escoamento superficial de 0,80. O tempo de concentração da bacia é de 20 min e a chuva de projeto é de 50 mm/h. Existe um projeto para expandir a área urbana total da bacia para 3.6 km².
Considerando a aplicação do Método Racional e desprezando perdas adicionais, assinale a alternativa que indica corretamente o aumento esperado na vazão de pico para a mesma chuva de projeto.

Um perito foi designado para avaliar a segurança hidráulica do vertedor de uma barragem. O vertedor havia sido originalmente dimensionado para suportar a vazão máxima correspondente a um evento com tempo de retorno de 100 anos. Entretanto, após atualização da série de dados de vazão e reanálise estatística, constatou-se que a vazão de projeto do vertedor corresponde, na realidade, a um evento com tempo de retorno de 50 anos.

Assinale a alternativa que corresponde corretamente ao risco de falha do vertedor nos próximos 2 anos:

Um sistema industrial requer vazão (Q) de 50 m³ /h e Altura Manométrica Total (H) de 38 m.c.a.

Considerando o ponto da curva característica de cada bomba indicada abaixo, qual bomba atende à demanda com margem de segurança mínima, evitando o superdimensionamento?

Nas instalações hidráulicas, a pressão dinâmica mínima da água atuante nos pontos de utilização deve ser aquela necessária para assegurar a vazão de projeto.

Em qualquer caso, a pressão dinâmica da água no ponto de utilização não pode ser inferior a 10 kPa (1 mca).

Por outro lado, a pressão __________ nos pontos de utilização não pode superar __________.

Assinale a alternativa que completa corretamente as lacunas do texto. .

A resposta hidrológica de uma bacia hidrográfica a um evento chuvoso isolado decorre da interação entre relevo, drenagem e precipitação efetiva. Considerando essa dinâmica, a situação em que todas as áreas da bacia passam a contribuir simultaneamente para o escoamento superficial concentrado na seção exutória, estabelecendo um estado de equilíbrio hidrológico, caracteriza CORRETAMENTE:

O Hidrograma Unitário é definido CORRETAMENTE como:

No estudo do desempenho de máquinas hidráulicas, a análise do funcionamento de bombas e turbinas depende de representações gráficas que relacionam grandezas operacionais medidas em ensaio. Nesse contexto, a representação que expressa, de forma dimensional, a relação entre a energia fornecida ao fluido e a vazão de recalque, constituindo o núcleo da avaliação de desempenho apresentada nos catálogos dos fabricantes, corresponde à:
