A Tabela de potenciais de eletrodo fornece uma maneira bastante simples de avaliar quando um metal em contato com outro poderá dar origem a uma corrosão galvânica. Nesse contexto, considere a Tabela de potenciais de redução apresentada abaixo.

Considerando-se a Tabela acima, constata-se que o

Um grupo de pesquisadores decidiu avaliar a corrosão de uma placa de aço comum exposta à atmosfera. Para isso, fizeram um experimento em que uma placa, com dimensões de 10 cm x 10 cm x 2 mm e massa de 155,4000 g, teve uma face de 10 cm x 10 cm exposta à atmosfera durante 30 dias. Após o período de exposição, essa face exposta apresentou uma corrosão uniforme. Os pesquisadores limparam os resíduos de corrosão e pesaram a placa, tendo constatado que a massa da placa, após a corrosão, passou a ser de 155,1000 g, indicando uma clara redução do peso total.

Considerando-se as mesmas condições do experimento apresentado, a taxa de corrosão anual, em mm/ano, dessa placa será igual a

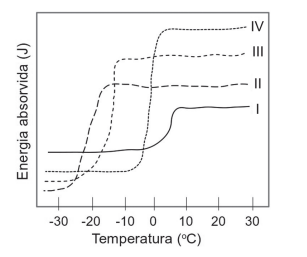

Um engenheiro tem, à sua disposição, quatro materiais distintos (I, II, III e IV) para construir um anteparo de proteção contra impactos violentos. O limite de resistência mecânica está acima do mínimo aceitável. Os resultados do Ensaio de Impacto Charpy desses quatro materiais estão apresentados na Figura abaixo.

O engenheiro analisou os dados meteorológicos do local da construção e descobriu que a temperatura média durante o ano é de 20°C, mas que, no inverno, pode cair até -10°C.

Com base no exposto, quais os materiais que o engenheiro poderá utilizar na construção do anteparo?

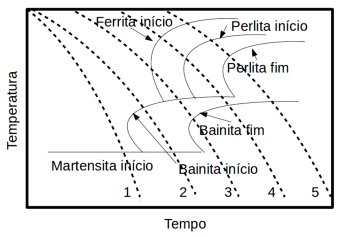

No diagrama abaixo, é mostrada a curva de transformações de fase durante o resfriamento contínuo de um aço com composição desconhecida. A numeração presente nesse diagrama indica as taxas de resfriamento empregadas.

Com base nesse diagrama, qual é a taxa de resfriamento que forma ferrita, mas não forma perlita?

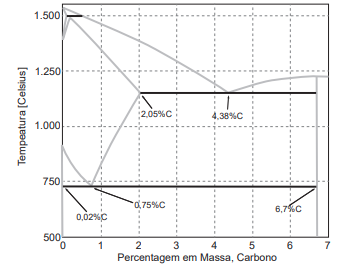

Na Figura abaixo, é apresentado o diagrama de equilíbrio metaestável do sistema Fe-C.

As concentrações de carbono da liga eutetoide e da liga eutética são, respectivamente,

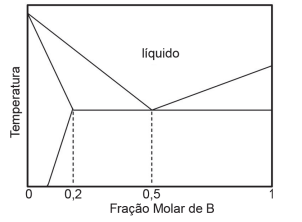

Na Figura abaixo, é apresentado o diagrama de um sistema binário A-B, em que um líquido se solidifica em duas fases durante o resfriamento.

Considere esse diagrama e admita que uma liga contendo 60% molar de B foi preparada pela mistura de proporções apropriadas de A e B no estado líquido. Essa liga foi resfriada lentamente, buscando alcançar a solidificação de equilíbrio.

A primeira fase precipitada e a sua quantidade são, respectivamente,

O diagrama de equilíbrio estável do sistema Fe-C, em que a fase grafita está em equilíbrio com a fase austenita, apresenta reações invariantes.

Tais reações são do seguinte tipo:

Foram recortados de uma placa de cobre puro recristalizado, com espessura inicial de 5 mm, três pedaços com as mesmas dimensões. Esses pedaços foram laminados a frio, fornecendo placas com espessuras de 3,5 mm, 2,5 mm e 1,5 mm. Após a laminação, as placas laminadas foram recristalizadas, numa mesma temperatura, por diferentes tempos, para garantir a completa recristalização dos grãos no menor tempo possível.

Considerando-se a situação descrita, a placa de 1,5 mm resultou na(o)

Que mecanismos causam o endurecimento em uma placa de alumínio puro?

O almoxarifado de uma empresa possui três placas metálicas com as mesmas dimensões, mas com composições distintas — cobre puro, cobre com 10% Zn e cobre com 25% Zn. Essas placas foram fornecidas recristalizadas, mantendo o mesmo tamanho dos grãos. O engenheiro precisou reduzir a espessura das placas e solicitou ao técnico que todas fossem laminadas, produzindo a mesma redução de espessura.

Quando o técnico terminou a laminação, o engenheiro mediu a dureza H das placas laminadas e constatou que
