O realce de imagem é o processo que visa aperfeiçoar a imagem, de forma que seja evidenciado determinado aspecto da mesma.

As transformações em imagens podem ser do tipo separável ou não-separável. As transformações separáveis são aquelas que podem ser aplicadas às linhas, independentemente da maneira como são aplicadas às colunas da matriz numérica que define a imagem digital. As transformações não-separáveis são aquelas em que o processo não pode ser subdividido em duas etapas (aplicado às linhas e depois às colunas da imagem ou vice-versa).

O operador toma a imagem em seu formato original como entrada e produz uma nova imagem (ou um novo formato de representação) como saída.

Uma rede SOM com grade quadrada de 10 × 10 neurônios pode ser utilizada para mapear uma distribuição bidimensional oval de dados de treinamento.

A modulação 16 QAM é muito usada em rádios digitais. Esta modulação é feita em um sinal senoidal, normalmente de 140 MHz, através da soma de duas componentes ortogonais

Este sinal modulado é, posteriormente, heterodinado com um sinal de alta freqüência e filtrado. Para a modulação 16 QAM as componentes IN e QN podem assumir os valores em volts

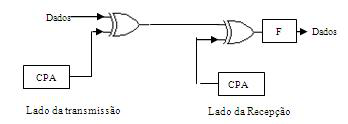

No diagrama abaixo, os "Dados" devem ser transmitidos no lado da transmissão e recuperados no lado da recepção. "CPA" é um gerador de códigos pseudo-aleatórios e "F" é um filtro passa - baixa. O diagrama representa, de um modo simplificado, um tipo de acesso ao meio usada em telefonia.

Esse modo de acesso é conhecido como:

Bloco (1) - gerador de ondas triangulares com nível contínuo nulo e de freqüência "ft";

Bloco (2) - gerador de sinais senoidais de freqüência máxima "fs", sendo "fs"< "ft";

Bloco (3) - inversor analógico alimentado com fontes simétricas;

Bloco (4) - comparador diferencial alimentado com fontes simétricas

Estando perfeitamente polarizado o circuito representa, de modo simplificado, um modulador:

- Em modulação angular digital é importante que saibamos o limiar de interferência do ruído branco na portadora, a partir do qual não mais poderemos diferençar um símbolo do outro, e assim haverá interferência inter-símbolos. Chamamos de ρ = Er/Eo, a relação entre a amplitude da senóide interferente "Er", e a amplitude da portadora "Eo". Para a modulação QPSK o ponto de limiar do deslocamento de fase ocorrerá quando "ρ" for igual a:

Na entrada de um amplificador de microondas, que apresenta uma Figura de Ruído igual a 10, é injetado um sinal com uma potência de 100 e um ruído de 1 . A relação Sinal/Ruído na saída do amplificador será de :

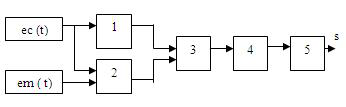

O diagrama em blocos abaixo é de um modulador angular muito conhecido pelo nome de Modulador de Armstrong, professor da Universidade de Colúmbia (EUA), que foi o inventor da FM. O sinal "ec (t)" é o da portadora, o sinal "em (t)" é o da moduladora e a saída é em "s".

Os blocos correspondem aos seguintes circuitos:
