Na convenção cartográfica, de acordo com as Normas Técnicas Brasileiras (particularmente ABNT NBR 13133. Execução de levantamento topográfico — Procedimento. 65 f. Rio de Janeiro: ABNT, 2021), o Sistema Geodésico Local (SGL) indica que

Para o registro de sistemas de projeção cartográfica e geográfica, conforme ABNT NBR 13133. Execução de levantamento topográfico — Procedimento. 65 f. Rio de Janeiro: ABNT, 2021, há recurso chamado extrapolação, quando a área de interesse estaria dividida em dois fusos. Para evitar a separação, a extrapolação-limite permitida seria de

O levantamento topográfico exige conhecimento das convenções cartográficas e gráficas em geral para uma adequada comunicação de relatórios, mapas e projetos. Considere a convenção gráfica de elementos de campo e infraestrutura constante da Norma Técnica Brasileira ABNT NBR 13133. Execução de levantamento topográfico — Procedimento. 65 f. Rio de Janeiro: ABNT, 2021. Consultando as convenções gráficas a seguir é correto dizer que representam, respectivamente

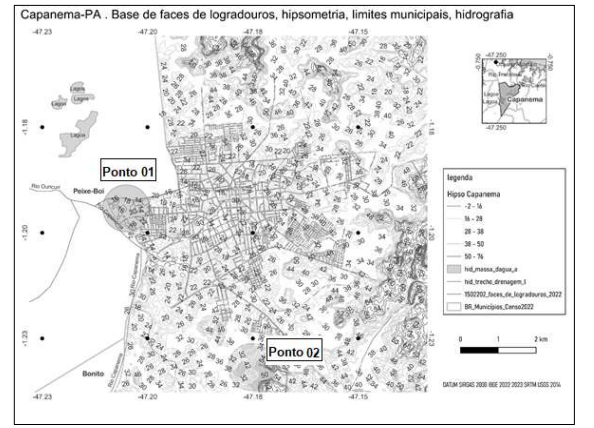

No mapa a seguir considere as áreas circulares indicadas nas caixas de texto como ponto 01 e ponto 02, bem como suas localizações e cotas altimétricas de terreno respectivas. O ponto 01 tem cotas altimétricas entre 14 e 20 m. O ponto 02 tem cotas entre 32 e 54 m. Pensando no levantamento da área urbana de Capanema-PA e estritamente em seu relevo conforme as informações disponíveis no mapa, as melhores localizações para uma elevatória de Estação de Tratamento de Água (ETA) e para uma Estação de Tratamento de Esgoto (ETE), respectivamente, encontram-se

No projeto geométrico de sistema viário urbano é correto afirmar que as declividades máximas seguras e admissíveis nos sentidos transversal e longitudinal do leito carroçável para vias locais seriam, respectivamente, de

Capanema-PA está localizada nas coordenadas 01º 11' 45" S / 47º 10' 51" W. Considerando esta localização, o quadrante do sistema de projeção transversa de Mercator (UTM), a seguir ilustrado, em que deve ser projetado o território municipal é

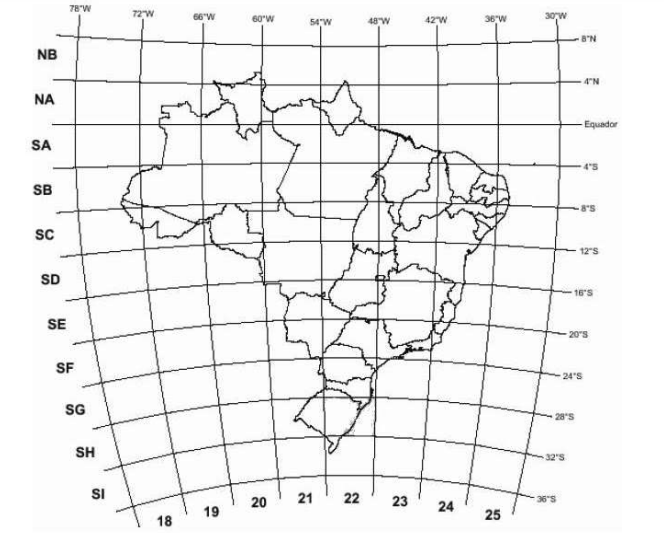

Figura 7 Território brasileiro em folhas e quadrantes. Fonte: FITZ, Paulo Roberto. Cartografia básica. São Paulo: Oficina de Textos, 2008.

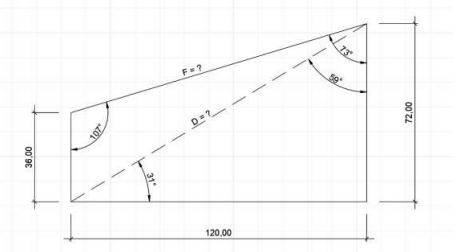

Observe-se o trapézio a seguir, indicado com medidas lineares e angulares (em graus). A diagonal D e a face F indicadas no diagrama têm, respectivamente, as medidas

Para o adequado nivelamento geométrico devem ser empregadas visadas horizontais e miras de vante e de ré, cujas equidistâncias não devem ser maiores do que

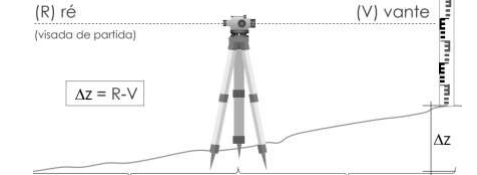

Figura 6 Diagrama de nivelamento geométrico. Fonte: USP (Universidade de São Paulo); Escola Politécnica. Nivelamento geométrico. São Paulo: EPUSP, 2013. Disponível em: <https://edisciplinas.usp.br/pluginfile.php/212165/mod_resource/content/1/aula%2009%20PTR2201>. Acesso em: 10 ago. 2024.

O equipamento digital chamado de estação total é usado na Topografia para medir ângulos e distâncias, armazenando e automatizando tarefas, podendo ser conectado a diversos suportes para salvar, transmitir dados e realizar levantamentos e cadastros diversos. A seguir pode ser visto um exemplo de estação total do modelo Satlab SLT2, com imagem de sua tela inicial.





Em se tratando do levantamento com ponto ocupado e orientação por azimute devemos

Para realizar o levantamento de um trecho rodoviário, considerando a largura do leito carroçável e a extensão da via e, em paralelo, para realizar o levantamento de um lote urbano em quadra com infraestrutura instalada e lotes confinantes é apropriado considerar que se trata, respectivamente, de
