O diâmetro econômico de uma instalação, baseado no critério do custo total mínimo, calculado pela fórmula de Bresse é:
Dados: Q = vazão de 216 L/min K=1

A respeito de noções de medição, definições e unidades de parâmetros físicos, julgue o item subsecutivo.

A medição de nível é uma medição relativa, a qual leva em conta a diferença de altura entre dois pontos de medição, geralmente a caixa cheia e a caixa não cheia, de maneira a permitir que se comande o dispositivo de controle para seu enchimento e seu fechamento, para evitar desperdício.

A respeito de noções de medição, definições e unidades de parâmetros físicos, julgue o item subsecutivo.

A pressão de um fluido é medida por meio de um instrumento denominado manômetro.

A respeito de noções de medição, definições e unidades de parâmetros físicos, julgue o item subsecutivo.

Quando forem escritas por extenso e não iniciarem períodos, as unidades de medida devem ser grafadas com letra inicial minúscula, exceto a unidade de medida de temperatura grau Celsius.

Com relação aos acessórios dos elementos finais em sistemas hidráulicos e pneumáticos, julgue o item a seguir.

Os posicionadores pneumáticos são mais indicados que os posicionadores hidráulicos nas aplicações em que se desejam maiores velocidades de avanço.

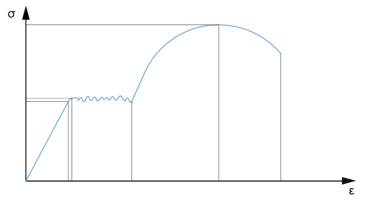

A figura a seguir representa o diagrama tensão/deformação de um aço típico.


Sobre o tema analise as afirmações a seguir.
I - O módulo de elasticidade longitudinal do material pode ser determinado na região do gráfico em que a relação entre tensão e deformação é diretamente proporcional.
II - O alongamento do material é medido entre o início do gráfico e a região em que o material começa a escoar.
III - Quanto maior a área sobre a curva do diagrama tensão/deformação maior é a tenacidade do material.
Está correto apenas o que se afirma em

A equação de Bernoulli é provavelmente a equação mais famosa e usada em toda a mecânica dos fluidos. Ela é sempre atraente de ser usada, pois é uma simples equação algébrica que relaciona as variações de pressão com aquelas de velocidade e de elevação em um fluido. Considerando-se o emprego da equação de Bernoulli, informe se as afirmações a seguir são verdadeiras (V) ou falsas (F).
( ) A equação de Bernoulli pode ser usada para explicar a perda de pressão em um escoamento através de um tubo horizontal (elevação constante) com diâmetro constante.
( ) A equação de Bernoulli aborda a conservação da energia mecânica para escoamentos onde a viscosidade do fluido é uma propriedade considerada para avaliação da energia dissipada. ( ) A equação de Bernoulli é adequada para resolver problemas de escoamento de fluido em regime transiente.
( ) Para escoamentos em regime permanente, sem atrito, ao longo de uma linha de corrente e incompressível, a equação de Bernoulli mostra que um aumento da pressão provoca um aumento da velocidade quando não existe variação da energia potencial gravitacional (elevação constante).
( ) A equação de Bernoulli indica que, de modo geral (se o escoamento não possui alguma restrição), se uma partícula aumenta sua elevação ou se move para uma região de maior pressão, ele tende a acelerar.
De acordo com as afirmações, a sequência correta é

Preencha as lacunas do texto a seguir. A cavitação é um fenômeno que pode ocorrer em bombas hidráulicas e que possuem dois efeitos distintos. Sobre esses efeitos é correto afirmar que no efeito mecânico, com a das bolhas, ocorre o golpe de aríete e, com ele, uma sobrepressão contrária que se propaga em todas as direções. No efeito químico, com a das bolhas, são liberados íons livres de , iniciando-se o processo de corrosão.
A sequência que preenche corretamente as lacunas é

A figura a seguir mostra um gráfico de altura manométrica (H) por vazão (Q) de uma instalação de potência de água. É mostrado a curva do sistema (S), uma variação dessa mesma curva (S'), a curva da bomba (B) e uma variação dessa mesma curva (B').


Com base nessa figura informe verdadeiro (V) ou falso (F) nas afirmações a seguir.
( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B') pode estar relacionado com a variação da rotação da bomba.
( ) Dada uma mesma curva S, o deslocamento da curva da bomba (B e B') pode estar relacionado com a variação da perda de carga.
( ) Dada uma mesma curva B, o deslocamento da curva do sistema (S e S') pode estar relacionado com a variação do diâmetro do rotor da bomba.
A sequência correta é
