Relacione o termo ou expressão com a sua definição, considerando-se o projeto das travessias urbanas.

TERMOS/EXPRESSÕES
1 - Greide 2 - Talude 3 - Rampa de superelevação 4 - Eixo de rotação da pista

DEFINIÇÕES

( ) diferença de greides entre a borda da pista e o eixo de rotação.
( ) face do corpo estradal que se estende além da borda da plataforma.
( ) perfil do eixo de rotação da pista referente à superfície acabada do pavimento.
( ) linha fictícia longitudinal à pista, mantendo-se constante, em cada trecho, seu afastamento horizontal e vertical do eixo.

A sequência correta é:

Com relação ao alargamento da pista nos trechos em curva de uma rodovia, avalie as afirmações a seguir.

I - Os veículos ocupam fisicamente espaços laterais maiores do que as suas próprias larguras.
II - Para assegurar ao tráfego condições de segurança e comodidade, a variação da largura por metro de pista deve ser pequena.
III - Nas curvas circulares sem transição, a superlargura deve ser feita no lado externo da curva; nas curvas com transição a superlargura pode ser realizada do lado interno ou na metade de cada lado para facilitar a execução da obra.

Está correto apenas o que se afirma em

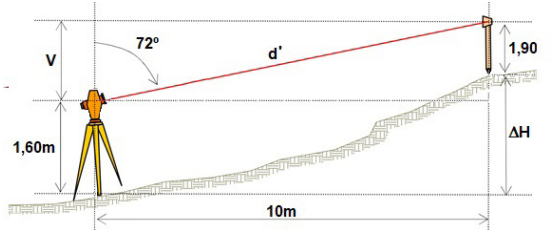

A figura a seguir apresenta um levantamento altimétrico realizado em um local de desnível.

Sabendo-se que sen18°= 0,31 e cos18° = 0,95, é correto afirmar que a diferença de nível ΔH é igual a quantos metros?

A implantação de um ponto sobre o terreno, conhecendo-se as suas coordenadas planimétricas, é um procedimento corrente em uma obra. A tabela a seguir apresenta as coordenadas planimétricas (X, Y), em metros, dos pontos P₁, P₂ e P₃.

Considerando-se os dados da tabela e sabendo-se que uma estação total está instalada sobre o ponto P3 e orientada sobre o ponto P₂, marque a opção correta com respeito aos valores dos azimutes AzP₃P₂ e AzP₃P₁.

Os equipamentos de topografia são indispensáveis para realizar levantamentos e locações. Avalie as afirmações sobre os instrumentos e acessórios usados nas medições de campo.

I – O teodolito é formado de três partes principais: a luneta, a alidade e a base nivelante.
II – As miras são réguas graduadas em centímetros e auxiliam nas práticas de nivelamento e de estadimetria.
III – Os goniômetros, teodolitos e estação total são instrumentos destinados à medição de ângulos verticais e horizontais e à medição de distâncias horizontais e verticais.
IV – A baliza é um acessório utilizado para facilitar a visualização dos pontos topográficos, pintada de branco e vermelho alternadamente em faixas de 25 cm, com comprimento total de 2,5 m e pontiaguda em uma extremidade.
V – A estação total é basicamente uma evolução do teodolito, incluindo um distanciômetro eletrônico, uma memória temporária (processador), uma memória fixa (disco rígido) e uma conexão com um notebook, para coletar e armazenar os dados.

Está correto apenas o que se afirma em

As coordenadas, em metros, dos vértices de um polígono fechado, obtidas por meio de um levantamento topográfico de um terreno, utilizando-se quatro estacas, estão apresentadas na tabela a seguir.


Com base nesses dados, qual é a área do terreno em metros quadrados?

Informe se é verdadeiro (V) ou falso (F) o que se afirma sobre o procedimento para a representação do perfil do terreno a partir de um levantamento altimétrico.

( ) O levantamento consiste em traçar o alinhamento do perfil sobre as curvas de nível de uma planta topográfica. ( ) O nível em conjunto com a mira permite realizar medições de alturas com precisões da ordem do milímetro. ( ) O erro de fechamento do nivelamento é determinado pela diferença entre a altitude conhecida e a altitude calculada. ( ) O levantamento pode ser realizado por métodos de nivelamento geométrico, trigonométrico e por tecnologia GNSS ou a laser.

De acordo com as afirmações, a sequência correta é:

A aerotriangulação é a densificação de pontos de controle que serão utilizados na correlação entre a:

Instrumento utilizado para medir a área de uma superfície plana.

A declinação magnética corresponde ao ângulo azimutal formado entre as linhas:
