Complete corretamente as lacunas:

• ABNT NBR _______: Fixa condições exigíveis para emprego de escalas e suas designações em desenhos técnicos e documentos semelhantes.

• ABNT NBR _______: Fixa características dimensionais das folhas em branco e pré- impressas a serem aplicadas em todos os desenhos técnicos. Apresenta também layout da folha do desenho técnico com vistas e posições e a dimensão da legenda; margem e quadro; marcas de centro; escala métrica de referência; sistemas de referência por malhas; marcas de corte.

• ABNT NBR _______: Fixa condições exigíveis para localização e disposição de espaço para desenho, espaço para texto e espaço para legendas, respectivos conteúdos, nas folhas de desenhos técnicos.

A sequência correta, de cima para baixo, é:

Leia as sentenças sobre a medição de distâncias horizontais com trena:

I. São exemplos de erros grosseiros a leitura errada da trena, o mau alinhamento da trena com os pontos a serem medidos e o comprimento incorreto indicado na trena.

II. Catenária é a curvatura de uma trena quando suspensa pelas extremidades, sem tensionamento. O resultado é que a distância horizontal entre as duas extremidades é menor que a distância horizontal medida quando não se aplica a tensão correta

III. Em medições com a trena não horizontalizada, ou seja, acompanhando-se o desnível do terreno, teremos uma medida incorreta. Esse erro é proporcional ao quadrado da diferença de altura. Assim, quanto mais inclinado for o terreno, maior será o erro.

Assinale a alternativa em que todas a(s) afirmativa(s) está(ão) CORRETA(S):

Em relação à medição de ângulos, leia as afirmativas:

I. São exemplos de erros grosseiros: instrumento não centrado sobre o vértice; erro de pontaria ao alvo (baliza); focagem imprópria (paralaxe) e instrumento (teodolito ou estação total) não nivelado.

II. Os erros sistemáticos podem ser reduzidos pelo processo de visada com as duas posições da luneta, no qual as leituras são tomadas com a luneta na posição normal e posição invertida. Então, é calculada a média desses resultados.

III. Refração horizontal e vertical, mudanças de temperatura e vento podem ser considerados fontes de erros naturais.

Assinale a alternativa em que toda(s) a(s) afirmativa(s) está(ão) CORRETA(S):

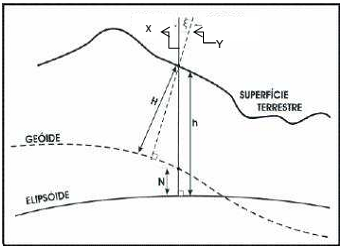

Observe a figura e responda:

As letras X, Y, h, H e N correspondem, respectivamente, aos conceitos de:

Sobre levantamentos topográficos, afirma-se que:

I. Em função da natureza das medições efetuadas, os métodos e processos de levantamento topográfico podem ser classificados, segundo a precisão que proporcionam em: processo da intersecção, processo da irradiação, método do caminhamento, método das coordenadas retangulares e processo de medida dos lados.

II. A grande vantagem do processo da intersecção em relação aos demais decorre do fato de que os erros de medida se refletem somente no vértice calculado de cada triângulo.

III. O processo da irradiação apresenta como desvantagem o fato de medir muitas distâncias, porém sobressai a vantagem de não acumular erros. Os erros cometidos na determinação de um vértice se restringem ao próprio vértice.

Assinale a alternativa em que todas a(s) afirmativa(s) está(ão) CORRETA(S):
