Na operação de equipamentos para captação de vídeo, um dos aspectos mais importantes é o da luz, relacionando o conceito que no cinema é chamado de fotografia. Em um sistema de iluminação de três pontos, são utilizadas três fontes de luz: a principal, a de preenchimento e a contraluz. Sabendo que para a gravação de um vídeo institucional, foi solicitada pelo diretor a utilização de uma luz quente na contraluz, semelhante à luz de velas, a temperatura de cor de lâmpada que o técnico deverá instalar será de

Em uma assistência técnica, foi verificado que determinado dispositivo eletrônico utiliza amplificador operacional (AmpOp) na configuração não-inversor. Entretanto, havia um ruído vindo de uma etapa anterior desse circuito eletrônico, produzindo saídas indesejadas no final do circuito. Sendo assim, foi necessário inserir componentes para fazer um filtro passa-baixa com frequência de corte de ω = 10.000 rad/s. Os componentes inseridos foram um

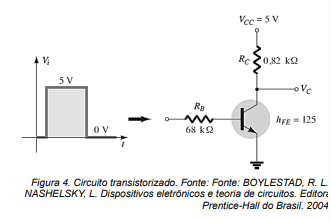

Os transistores de estado sólido revolucionaram o campo da eletrônica por meio dos semicondutores. Um dos mais conhecidos deles, o transistor bipolar de junção (TBJ), está contido em muitos dispositivos eletrônicos, especialmente os que utilizam aplicações de frequência muito alta, como sistemas de radiofrequência sem fio. Considere a Figura 3, com um circuito com TBJ de silício com tensão V_BE = 0,7 V e com corrente de saturação I_csat = 6,1 mA

Analisando o circuito e verificando a forma de onda da tensão de saída em V_c, qual é a função desse circuito?

Na assistência técnica de equipamentos eletroeletrônicos, fazer medições para detectar defeitos e fazer substituições é uma atividade corriqueira. Para fazer a medição de corrente elétrica de um circuito eletrônico, é necessário fazer a ligação do trecho em que se deseja medir a corrente com um

Observe a imagem a seguir.

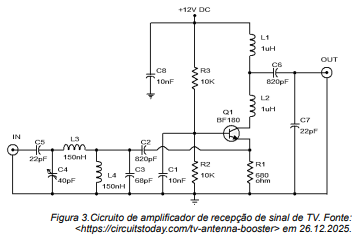

Foi solicitado a um técnico a elaboração de um laudo sobre o funcionamento de um receptor de um amplificador de sinal de TV, bem como a verificação se poderia haver alguma melhoria. O circuito desse amplificador está representado na Figura 3. Ao elaborar o laudo, o técnico escreveu que o amplificador opera na banda de UHF (ultra alta frequência, em inglês) e tem ganho de 15 dB, e é baseado no transistor BF180, que é polarizado pelos componentes

Os dispositivos com circuitos digitais estão presentes no mundo contemporâneo. Um dos fundamentos desses circuitos são as portas lógicas, que geralmente são implementadas por meio de circuitos integrados (CI). Para representar as operações que ocorrem nesses circuitos, tipicamente é utilizada a álgebra booleana, aplicada genericamente a qualquer cálculo lógico envolvendo variáveis que assumem somente valores discretos mutuamente exclusivos entre si – 0 e 1. Considere uma aplicação na qual é necessária detecção de sinais: A e B, sinais principais, e C e D, sinais secundários. Essa aplicação deve produzir uma saída alta apenas quando pelo menos um sinal principal for alto ou quando todos os sinais secundários forem altos. A expressão booleana que representa esse circuito é

Um determinado dispositivo de reprodução de vídeo, ao apresentar mau funcionamento, foi levado para reparação. O técnico detectou, em seu circuito eletrônico, um fusível queimado e fez a troca. Ao ligar novamente para testar, ele percebeu que o dispositivo funcionou por um tempo de aproximadamente 1h, mas que depois houve mau funcionamento. Ao fazer novamente a desmontagem, notou que o fusível queimou novamente. Qual pode ser a causa direta dessa queima contínua de fusíveis?

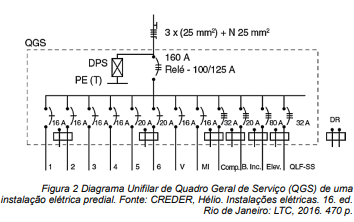

A representação e a leitura de instalações elétricas por meio de diagramas é uma habilidade essencial para engenheiros, técnicos e eletricistas que projetam, executam e operam nesses ambientes. Na Figura 2, tem-se um diagrama unifilar do Quadro Geral de Serviço (QGS) de uma instalação elétrica predial.

Nesse diagrama, podem ser observadas informações dos circuitos atendidos por esse quadro, seu suprimento e sobre seus dispositivos de proteção. Quantos cabos condutores de energia elétrica são utilizados para realizar o suprimento do QGS?

Um determinado equipamento eletrônico de um estúdio de televisão parou de funcionar adequadamente. Para evitar a compra de outro, substituir apenas os componentes danificados e descobrir a possível causa da falha, a equipe técnica decidiu fazer a desmontagem. Ao fazê-la, não se detectou nenhum tipo de anomalia visual. A equipe, então, utilizou equipamentos de medição e descobriu que o problema estava em alguns componentes do circuito conversor CA-CC e, após a substituição, o conversor voltou a funcionar de forma adequada. Sabendo que as informações utilizadas pela equipe para a detecção dos componentes defeituosos foram a forma de onda de tensão na saída CC do conversor e os valores de capacitância, os equipamentos de medição que podem ter sido utilizados são:

Um eletrotécnico necessita fazer a instalação de um transformador trifásico estrela-triângulo para suprimento de um novo galpão logístico do órgão em que trabalha. O fornecimento da distribuidora se dará em circuito trifásico de 13,8 kV e o galpão será suprido em 380 V/220 V. Se a corrente esperada no primário do transformador é de 10 A para a carga projetada no galpão, o dimensionamento dos cabos no secundário deve ser feito para aproximadamente quantos amperes?
