Segundo a ABNT NBR 17067:2022, são admitidos seis métodos para a representação de áreas em cortes e seções em desenhos técnicos. Considerando exclusivamente os métodos previstos na norma para essa finalidade, assinale a alternativa que apresenta apenas indicações normativamente CORRETAS.

De acordo com a abordagem desenvolvida por Vicente Del Rio na obra Introdução ao Desenho Urbano no Processo de Planejamento, a percepção ambiental constitui elemento central na mediação contínua entre o indivíduo e o meio em que está inserido, sendo compreendida como um processo que ultrapassa a simples recepção de estímulos sensoriais. À luz dessa concepção, analise as afirmativas a seguir e assinale a alternativa CORRETA.

O Anexo A da ABNT NBR 10152:2017 estabelece um método objetivo para a avaliação da ocorrência de som tonal, fundamentado na comparação entre o nível de pressão sonora equivalente de uma banda de 1/3 de oitava e os níveis equivalentes das duas bandas adjacentes. Esse procedimento normativo adota limites diferenciados de excedência conforme a faixa de frequências centrais analisada, reconhecendo que a percepção de tonalidade varia ao longo do espectro acústico.
Considerando estritamente o método definido no Anexo A da norma, analise as afirmativas a seguir:

I - Para que uma banda seja classificada como tonal na faixa de frequências centrais entre 16 Hz e 125 Hz, o nível equivalente dessa banda deve exceder em pelo menos 15 dB os níveis equivalentes das duas bandas de 1/3 de oitava adjacentes.
II - Para as bandas de 1/3 de oitava com frequências centrais entre 160 Hz e 400 Hz, o critério normativo de identificação de tonalidade exige que o nível equivalente da banda de interesse exceda em, no mínimo, 8 dB os níveis das bandas adjacentes.
III - Para as frequências centrais compreendidas entre 500 Hz e 10000 Hz, considera-se tonal toda banda de 1/3 de oitava cujo nível de pressão sonora equivalente supere em pelo menos 5 dB o nível das duas bandas adjacentes.
IV - Quando o som tonal estiver distribuído em duas bandas de 1/3 de oitava simultaneamente ou posicionado entre bandas adjacentes, o Anexo A recomenda a substituição do método de comparação simples pela análise espectral por Transformada Rápida de Fourier (FFT).

Com base no disposto na ABNT NBR 10152:2017, assinale a alternativa CORRETA:

A radiação solar incidente sobre paredes opacas pode ser significativamente reduzida por elementos de sombreamento externo, como quebra-sóis. Segundo Frota e Schiffer (2003), na obra Manual do Conforto Térmico, o fluxo térmico que atravessa uma parede opaca protegida por quebra-sol pode ser expresso por:



Com base nessas expressões, analise as afirmativas a seguir:

I - O termo  representa apenas as perdas de calor do interior para o exterior, não estando associado à radiação solar incidente sobre a superfície externa.
II - O termo K (Δt) indica a parcela de fluxo térmico relacionada exclusivamente à diferença de temperatura entre o ambiente externo e o interno, independentemente da radiação solar.
III - A presença do quebra-sol é considerada apenas no termo K (Δt), não havendo influência sobre o termo
IV - O coeficiente global de transferência térmica K multiplica tanto o termo associado à radiação solar quanto o termo associado ao gradiente de temperatura, afetando simultaneamente as duas parcelas do fluxo térmico.

Assinale a alternativa CORRETA:

Em relação às práticas de gestão de recursos em canteiro de obras, analise as afirmativas a seguir e assinale a alternativa INCORRETA.

De acordo com a ABNT NBR 9050:2020, item 4.6.6, que estabelece requisitos de acessibilidade, usabilidade e ergonomia para dispositivos de acionamento de portas — incluindo maçanetas, puxadores e barras antipânico —, analise as afirmativas a seguir e assinale a alternativa CORRETA.

I - As maçanetas devem, preferencialmente, ser do tipo alavanca, possuir comprimento mínimo de 100 mm, apresentar acabamento sem arestas e recurvado na extremidade, com distância mínima de 60 mm da superfície da porta. Devem ser instaladas a altura entre 0,80 m e 1,00 m do piso acabado.
II - Os puxadores verticais para portas devem ter diâmetro entre 25 mm e 35 mm, com afastamento mínimo de 60 mm entre o puxador e a superfície da porta. Devem ter comprimento mínimo de 0,30 m, estar afastados 0,10 m do batente e ser instalados a altura medida pela metade do puxador ao piso acabado entre 0,80 m e 1,10 m.
III - Os puxadores horizontais para portas devem ter diâmetro entre 25 mm e 35 mm, com afastamento mínimo de 40 mm entre o puxador e a superfície da porta. Devem ter comprimento mínimo de 0,40 m, estar afastados 0,10 m do batente (do lado das dobradiças) e ser instalados na altura da maçaneta e, na sua inexistência, entre 0,80 m e 1,10 m, medida do eixo do puxador ao piso acabado.
IV - As barras antipânico devem ser apropriadas ao tipo de porta em que são instaladas e atender ao disposto na ABNT NBR 11785. Quando instaladas em portas corta-fogo, devem apresentar tempo requerido de resistência ao fogo compatível com a resistência ao fogo dessas portas. As barras antipânico devem ser instaladas a altura de 0,90 m do piso acabado.

Com base no disposto na ABNT NBR 9050:2020, está correto o que se afirma em:

Um terreno urbano possui área de 1.600 m² e está inserido em zona na qual o coeficiente de aproveitamento (CA) máximo permitido pelo Plano Diretor é 2,5. Considerando que o lote atende aos recuos e aos demais parâmetros urbanísticos aplicáveis, assinale a alternativa que indica a área máxima de construção permitida para o terreno:

De acordo com a ABNT NBR 15215-3:2024 — Iluminação natural — Parte 3: Procedimentos para avaliação da iluminação natural em ambientes internos, a vista para o exterior constitui um atributo qualitativo do ambiente interno, definido a partir da percepção visual do usuário em relação ao meio externo. A norma estabelece que a vista é composta por três camadas distintas, devendo sua avaliação ser realizada a partir de pontos de referência internos representativos da posição do observador no ambiente analisado.
Considerando as definições, os critérios e os procedimentos normativos estabelecidos, analise as afirmativas a seguir:

I - A vista é composta por três camadas distintas: porção de céu, porção de paisagem antrópica e/ou natural e porção de terreno externo, podendo esta última incluir informações sobre atividades no local.
II - A camada correspondente à paisagem pode incluir apenas elementos naturais, não sendo permitida a presença de edificações, conforme definição normativa.
III - A qualidade da vista, quando avaliada a partir de um ponto específico na altura ocular (Q), depende de fatores como ângulo horizontal de visão, distância externa de visão e qualidade das informações ambientais fornecidas.
IV - A oportunidade de descanso perceptivo fornecida pela vista para o exterior está associada às variações climáticas, de tempo e de cenário, sendo entendida como elemento relevante para reduzir a fadiga em ambientes internos.
V - A qualidade da vista depende exclusivamente do número de camadas visíveis, independentemente do tamanho da abertura para a luz natural.

Assinale a alternativa CORRETA:

Assinale a alternativa que completa CORRETAMENTE a frase a seguir, conforme a ABNT NBR 9050:2020, na seção referente a símbolos táteis:

O desenho de símbolos táteis utilizados na sinalização acessível deve apresentar características que assegurem identificação segura por pessoas com deficiência visual. Entre tais requisitos, destaca-se a necessidade de assegurar ____________________________.

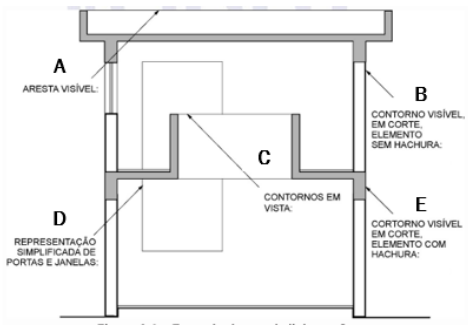

As normas brasileiras de desenho técnico estabelecem convenções padronizadas para o emprego dos tipos e das espessuras de linhas, com a finalidade de assegurar clareza, legibilidade e correta interpretação dos desenhos arquitetônicos. Considerando a Figura apresentada, que ilustra um corte arquitetônico com a identificação dos elementos A, B, C, D e E, relacione corretamente cada elemento representado ao tipo de linha correspondente, conforme as prescrições das normas técnicas aplicáveis.





Numere a 2ª coluna de acordo com a correspondência CORRETA entre o elemento gráfico e o tipo de linha empregado.

1ª COLUNA

1 – Aresta visível (Identificado na figura pela letra A).
2 – Contorno visível, em corte, elemento sem hachura (Identificado na figura pela letra B).
3 – Contornos em vista (Identificado na figura pela letra C).
4 – Representação simplificada de portas e janelas (Identificado na figura pela letra D).
5 – Contorno visível, em corte, elemento com hachura (Identificado na figura pela letra E).

2ª COLUNA

( ) Linha contínua estreita.
( ) Linha contínua extralarga.
( ) Linha contínua estreita.
( ) Linha contínua estreita.
( ) Linha contínua larga.

Assinale a alternativa que apresenta a sequência numérica CORRETA, de cima para baixo, para o preenchimento da 2ª coluna:
