Claudia Estrela Porto. O Beijódromo de Darcy e Lele: um presente para Brasília. 2010 (com adaptações).

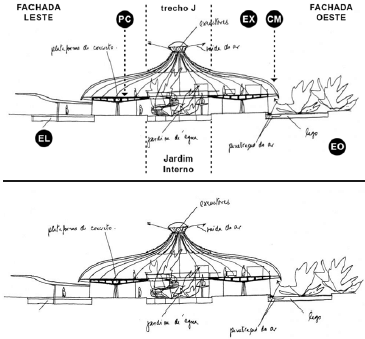

A imagem precedente mostra o croqui do Memorial Darcy Ribeiro – o Beijódromo – localizado na UnB, uma edificação circular em dois pavimentos, com uma cobertura em aço que se lança para o alto em sua parte central e acolhe um espaço ajardinado de pé-direito duplo. Tendo como referência esse croqui e os aspectos relacionados ao conforto térmico em edificações e sistemas construtivos, julgue o item que segue.

Estruturas pré-moldadas, embora não garantam a racionalização do edifício, auxiliam na organização do fluxograma a partir do programa de necessidades.

Claudia Estrela Porto. O Beijódromo de Darcy e Lele: um presente para Brasília. 2010 (com adaptações).

A imagem precedente mostra o croqui do Memorial Darcy Ribeiro – o Beijódromo – localizado na UnB, uma edificação circular em dois pavimentos, com uma cobertura em aço que se lança para o alto em sua parte central e acolhe um espaço ajardinado de pé-direito duplo. Tendo como referência esse croqui e os aspectos relacionados ao conforto térmico em edificações e sistemas construtivos, julgue o item que segue.

Revestimentos cerâmicos demandam juntas de movimentação e de assentamento, que deverão ser previstas e dimensionadas de acordo com a área do ambiente, com a extensão da dimensão linear e com a deformação em que as peças estão assentadas.

Claudia Estrela Porto. O Beijódromo de Darcy e Lele: um presente para Brasília. 2010 (com adaptações).

A imagem precedente mostra o croqui do Memorial Darcy Ribeiro – o Beijódromo – localizado na UnB, uma edificação circular em dois pavimentos, com uma cobertura em aço que se lança para o alto em sua parte central e acolhe um espaço ajardinado de pé-direito duplo. Tendo como referência esse croqui e os aspectos relacionados ao conforto térmico em edificações e sistemas construtivos, julgue o item que segue.

Em edifícios públicos e de funções complexas, como hospitais, o emprego de sistema de pré-moldados em concreto permite maior flexibilidade para leiaute e distribuição de espaço, embora dificulte o manejo de instalações devido à impossibilidade de produzir vigas com engrossamento de mesas e alma delgada.

Claudia Estrela Porto. O Beijódromo de Darcy e Lele: um presente para Brasília. 2010 (com adaptações).

A imagem precedente mostra o croqui do Memorial Darcy Ribeiro – o Beijódromo – localizado na UnB, uma edificação circular em dois pavimentos, com uma cobertura em aço que se lança para o alto em sua parte central e acolhe um espaço ajardinado de pé-direito duplo. Tendo como referência esse croqui e os aspectos relacionados ao conforto térmico em edificações e sistemas construtivos, julgue o item que segue.

As lajes pré-moldadas podem ser formadas por vigotas de concreto armado de perfil T, que funcionam como fôrma para receber preenchimento de concreto moldado in loco, resultando em seção regular maciça.

Claudia Estrela Porto. O Beijódromo de Darcy e Lele: um presente para Brasília. 2010 (com adaptações).

A imagem precedente mostra o croqui do Memorial Darcy Ribeiro – o Beijódromo – localizado na UnB, uma edificação circular em dois pavimentos, com uma cobertura em aço que se lança para o alto em sua parte central e acolhe um espaço ajardinado de pé-direito duplo. Tendo como referência esse croqui e os aspectos relacionados ao conforto térmico em edificações e sistemas construtivos, julgue o item que segue.

A iluminação e a ventilação natural influenciam no conforto térmico dos ambientes sobre a plataforma de concreto, o que contribui para a ergonomia, já que esta disciplina refere-se aos índices de iluminação, entre outros.

Claudia Estrela Porto. O Beijódromo de Darcy e Lele: um presente para Brasília. 2010 (com adaptações).

A imagem precedente mostra o croqui do Memorial Darcy Ribeiro – o Beijódromo – localizado na UnB, uma edificação circular em dois pavimentos, com uma cobertura em aço que se lança para o alto em sua parte central e acolhe um espaço ajardinado de pé-direito duplo. Tendo como referência esse croqui e os aspectos relacionados ao conforto térmico em edificações e sistemas construtivos, julgue o item que segue.

Considerando que as atividades predominantemente desempenhadas nas plataformas de concreto (PC) sejam de leitura de livros e estudos, exige-se que, além do exaustor, seja instalado sistema de ventilação geral mista para promover a circulação de ar.

Claudia Estrela Porto. O Beijódromo de Darcy e Lele: um presente para Brasília. 2010 (com adaptações).

A imagem precedente mostra o croqui do Memorial Darcy Ribeiro – o Beijódromo – localizado na UnB, uma edificação circular em dois pavimentos, com uma cobertura em aço que se lança para o alto em sua parte central e acolhe um espaço ajardinado de pé-direito duplo. Tendo como referência esse croqui e os aspectos relacionados ao conforto térmico em edificações e sistemas construtivos, julgue o item que segue.

A partir do croqui, pode-se depreender a intenção de haver dois sistemas de ventilação operando simultaneamente: convecção e ventilação cruzada, efeito amplificado pelo exaustor (EX).

Claudia Estrela Porto. O Beijódromo de Darcy e Lele: um presente para Brasília. 2010 (com adaptações).

A imagem precedente mostra o croqui do Memorial Darcy Ribeiro – o Beijódromo – localizado na UnB, uma edificação circular em dois pavimentos, com uma cobertura em aço que se lança para o alto em sua parte central e acolhe um espaço ajardinado de pé-direito duplo. Tendo como referência esse croqui e os aspectos relacionados ao conforto térmico em edificações e sistemas construtivos, julgue o item que segue.

O espelho d’água identificado na figura por EL influencia diretamente no desempenho térmico do edifício, o que não acontece em relação ao espelho oeste (EO), situado na porção oposta aos ventos predominantes e na região poente, área mais insolada.

Claudia Estrela Porto. O Beijódromo de Darcy e Lele: um presente para Brasília. 2010 (com adaptações).

A imagem precedente mostra o croqui do Memorial Darcy Ribeiro – o Beijódromo – localizado na UnB, uma edificação circular em dois pavimentos, com uma cobertura em aço que se lança para o alto em sua parte central e acolhe um espaço ajardinado de pé-direito duplo. Tendo como referência esse croqui e os aspectos relacionados ao conforto térmico em edificações e sistemas construtivos, julgue o item que segue.

Na obra apresentada, o contraste entre insolação nascente e ponte do edifício exige um desenho de brises metálicos muito diferente, caso esses sejam integrados à cobertura entre as vigas radiais no trecho sobre o jardim de inverno (trecho J).

Claudia Estrela Porto. O Beijódromo de Darcy e Lele: um presente para Brasília. 2010 (com adaptações).

A imagem precedente mostra o croqui do Memorial Darcy Ribeiro – o Beijódromo – localizado na UnB, uma edificação circular em dois pavimentos, com uma cobertura em aço que se lança para o alto em sua parte central e acolhe um espaço ajardinado de pé-direito duplo. Tendo como referência esse croqui e os aspectos relacionados ao conforto térmico em edificações e sistemas construtivos, julgue o item que segue.

Em estruturas mistas, como ocorre na ligação entre os planos de cobertura em aço (CM) e a plataforma de concreto (PC), mostradas na figura, devem-se considerar as diferenças de precisão existentes na construção desse sistema e os efeitos de retração e dilatação térmica.
