Considerando a história da arquitetura mundial, associe corretamente o edifício ao seu respectivo ano/período histórico.

EDIFÍCIOS

(1) Panteon, Roma

(2) Torre Eiffel, Paris

(3) Partenon, Atenas

(4) Santa Sofia, Constantinopla

(5) Edifício Seagram, Nova York

(6) Catedral de Notre Dame, Paris

(7) Edifício Empire State, Nova York

ANOS/PERÍODOS

( ) 1889.

( ) 1931.

( ) 1958.

( ) Cerca de 125 d.C.

( ) Cerca de 532-537.

( ) Cerca de 1155-1205.

( ) Cerca de 448-432 a.C.

A sequência correta dessa associação é

Considerando o disposto na NBR 9077, que trata das saídas de emergência em edifícios, sobre os acessos a um local seguro (espaço livre exterior, área de refúgio, escada protegida ou à prova de fumaça), tendo em vista o risco à vida humana decorrente do fogo e da fumaça, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Para que um prédio seja classificado em Z (edificações em que a propagação do fogo é difícil) e, portanto, a distância máxima a ser percorrida possa ser maior, é necessário que a sua estrutura seja de concreto armado ou protendido, que tenha paredes externas com resistência ao fogo igual ou superior à da estrutura, resistindo, pelo menos, a 2 h de fogo, não sendo necessário o isolamento entre pavimentos e entre unidades autônomas.

( ) Em edificações térreas, pode ser considerada como saída, para efeito da distância máxima a ser percorrida, qualquer abertura, sem grades fixas, com peitoril, tanto interna como externamente, com altura máxima de 1,50 m, vão livre com área mínima de 1,20 m² e nenhuma dimensão inferior a 1,00 m.

( ) Os acessos devem permitir o escoamento fácil de todos os ocupantes do prédio, permanecer desobstruídos em todos os pavimentos, ter pé-direito mínimo de 2,50 m, com exceção de obstáculos representados por vigas, vergas de portas, e outros, cuja altura mínima livre deve ser de 2,00 m e ser sinalizados e iluminados com indicação clara do sentido da saída, de acordo com o estabelecido nesta norma.

( ) O número mínimo de saídas exigido para os diversos tipos de ocupação é estabelecido em função da altura, dimensões em planta e características construtivas de cada edificação. Admitese, no entanto, saída única nas habitações multifamiliares, quando não houver mais de quatro unidades autônomas por pavimento.

Assinale a sequência correta.

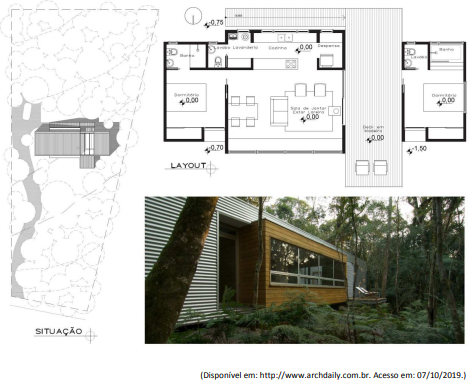

Assinale a alternativa que apresenta o fluxograma do projeto arquitetônico do Refúgio São Chico.

Sabendo-se que o clima da região é caracterizado por médias de temperaturas do ar máximas de 25º C nos meses quentes, com elevada umidade do ar, e mínimas de 5º C nos meses frios, com reduzida umidade do ar, e que a direção mais frequente do vento é Norte, entre os meses de abril e setembro e Leste, entre os meses de outubro e março, assinale a afirmativa correta.

Etimologicamente, a palavra TOPOS, em grego, significa lugar e GRAPHEN, descrição, assim, de uma forma bastante simples, Topografia significa descrição do lugar. Segundo Doubek (1989), “A Topografia tem por objetivo o estudo dos instrumentos e métodos utilizados para obter a representação gráfica de uma porção do terreno sobre uma superfície plana”. Com base nas definições e técnicas de levantamento topográfico, analise as assertivas.

I- Um dos principais objetivos da Topografia é a determinação de coordenadas absolutas de pontos, usando-se basicamente dois tipos de sistemas para definição unívoca da posição tridimensional de pontos, sendo eles sistemas de coordenadas cartesianas e sistemas de coordenadas esféricas.

II- Devido às irregularidades da superfície terrestre, utilizam-se modelos para a sua representação. O Modelo Esférico é a simplificação utilizada pela Topografia. Essa aproximação é válida dentro de certos limites, admitindo-se, conforme a NBR 13133 (Execução de Levantamento Topográfico), um plano com até aproximadamente 80 km.

III- Para representar a superfície da Terra, são efetuadas medidas de grandezas como direções, distâncias e desníveis. Essas observações inevitavelmente estarão afetadas por erros. As fontes de erro poderão ser condições ambientais, instrumentais ou pessoais.

IV- Uma distância é medida de maneira indireta, quando no campo são observadas grandezas que se relacionam com esta, através de modelos matemáticos previamente conhecidos, sendo necessário realizar alguns cálculos sobre as medidas efetuadas em campo, para se obter indiretamente o valor da distância.

Está correto o que se afirma em

De acordo com Souza e Ripper, em seu livro “Patologia, recuperação e reforço de estruturas de concreto”, patologia é a ciência da Engenharia que estuda sintomas, mecanismos, causas e origens dos chamados defeitos das construções civis. O conhecimento das origens desses “defeitos” é indispensável, não apenas para que se possa proceder aos reparos exigidos, mas também para se garantir que, após reparada, a estrutura não volte a se deteriorar. Sobre as causas das patologias observadas em estruturas de concreto, analise as afirmativas.

I- Classificam-se como causas intrínsecas aos processos de deterioração das estruturas de concreto as que são inerentes às próprias estruturas (entendidas estas como elementos físicos).

II- Entende-se por causas naturais aquelas que são inerentes ao próprio material concreto e à sua sensibilidade ao ambiente e aos esforços solicitantes, resultando, ainda, de falhas humanas ou de equipamento.

III- As causas extrínsecas de deterioração da estrutura são as que independem do corpo estrutural em si, assim como da composição interna do concreto, ou de falhas inerentes ao processo de execução, podendo, de outra forma, serem vistas como os fatores que atacam a estrutura "de fora para dentro".

IV- As ações biológicas, embora possam desempenhar papel particularmente importante como agentes de deterioração em pontes e em construções rurais, também atuam de maneira grave em edifícios localizados nos grandes centros urbanos, provocadas tanto pela ação da vegetação nas estruturas quanto por baratas e formigas.

Está correto o que se afirma em

Segundo Francis D. K. Ching, em seu livro “Representação Gráfica em Arquitetura”, o problema fundamental do desenho de arquitetura é como representar formas, construções e espaços tridimensionais em apenas duas dimensões. Três tipos distintos de sistemas de desenho evoluíram ao longo do tempo para cumprir essa missão: desenhos de vistas múltiplas, de linhas paralelas e em perspectivas cônicas. Esses sistemas visuais de representação constituem uma linguagem gráfica formal que é regida por um conjunto de princípios consistente. A coluna da esquerda apresenta o sistema de representação e a da direita, o princípio de cada um. Sobre esse tema, numere a coluna da direita de acordo com a coluna da esquerda.

Marque a sequência correta.
