Sobre sistemas de proteção contra descargas atmosféricas (SPDA), assinale a afirmativa correta.

De acordo com a norma NBR 5444, que estabelece simbologia padrão para instalações elétricas prediais, assinale a opção que indica o significado do símbolo a seguir.

Na análise de sistemas de potência, a representação de grandezas por unidade permite simplificações consideráveis nos cálculos e na visualização de suas faixas de variação.
A figura a seguir apresenta o diagrama unifilar de um sistema de potência, em que as respectivas impedâncias estão especificadas na base própria de cada equipamento.


Caso essas impedâncias fossem representadas em p.u., em uma única base de potência de 100MVA, os valores das impedâncias do GE-1, TR-4 e LT-3 seriam, respectivamente,

Você é o engenheiro responsável pela elaboração do projeto da malha de aterramento de uma subestação.
Medidas realizadas em campo chegaram a um modelo de solo estratificado, conforme mostra a figura 1.


Sabendo-se que a haste a ser empregada no aterramento tem 2 m de comprimento, a resistividade aparente do solo, em Ω.m, é

Os relés são dispositivos de proteção utilizados em sistemas elétricos capazes de implementar diversas lógicas e princípios de proteção.

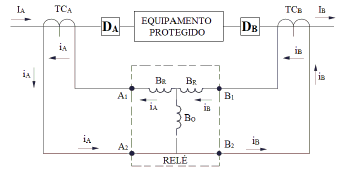

Considere o relé com o seguinte esquema de proteção


em que:
D_A e D_B representam disjuntores; TC_A e TC_B são transformadores de corrente; I_A e I_B são correntes de linha; i_A e i_B são correntes no secundário dos TC_A e TC_B, respectivamente; B_R e B_O são bobinas de restrição e operação, respectivamente; e A₁, A₂, B₁ e B₂ são terminais do relé.
Esse relé implementa uma proteção do tipo

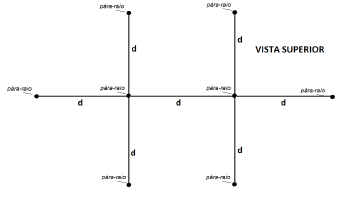

A figura a seguir apresenta a vista superior de um sistema de proteção contra descargas atmosféricas do tipo eletro geométrico (esferas rolantes). Nela são apresentados os pontos dos captores e as suas distâncias relativas d de valor igual a 10 m.


A fim de proteger a superfície da área, o raio da esfera rolante deve assumir somente os valores

Sobre o disjuntor da figura a seguir, assinale a afirmativa correta.

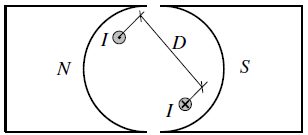

A figura acima mostra o corte de uma máquina hipotética. Essa máquina possui uma espira de comprimento L e diâmetro D, que é percorrida por uma corrente I, com o sentido indicado na figura. As faces polares dessa máquina são construídas de tal forma que, o condutor é submetido à mesma densidade de campo magnético B, ao longo de todo a face polar.
Diante do exposto, o torque induzido na máquina no momento indicado na figura é:

A figura a seguir mostra a refração do vetor densidade de fluxo magnético D, entre os meios dielétricos perfeitos 2 e 1, com permissividades ε₁ e ε₂, respectivamente.


De acordo com o observado na figura, pode-se afirmar que

Considere uma onda eletromagnética que se propaga na direção z de um determinado meio, polarizada na direção x, cujo vetor campo elétrico E(z,t) é dado pela seguinte equação:


A partir da análise de sua equação do campo elétrico, verifica-se que a onda possui
