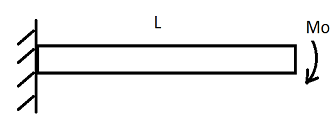

Considere uma viga engastada como na figura abaixo, sujeita a um momento Mo de 25 KNm, aplicado no comprimento L = 8m. A viga apresenta E = 200 GPa e I = 22(10⁶ ) mm⁴ , constantes em toda a viga. Assinale a alternativa que apresenta o valor mais aproximado do deslocamento da extremidade não engastada dessa viga.

Em determinada indústria, funcionava um forno e um motor, ambos elétricos, de forma que a potência aparente total era de 139 kVA. Os diretores dessa indústria decidiram substituir o motor por um modelo mais novo e eficiente, mas com a mesma potência ativa do motor anterior, de valor 70 kW, de forma que o consumo de potência aparente passou a ser 117 kVA. Sabendo que o forno consome 35 kW de potência puramente resistiva, assinale a alternativa mais próxima do valor da soma do fator de potência do motor antigo e do novo motor instalado.

O paquímetro é um instrumento de medidas largamente utilizado em engenharia mecânica. Assinale a alternativa INCORRETA em relação a esse instrumento.

Analise as assertivas abaixo que tratam de nomenclaturas técnicas associadas a roscas e sua fabricação por usinagem, assinalando V, se verdadeiras, ou F, se falsas.

( ) Escantilhão é uma pequena ferramenta em forma de ângulo usada como um modelo de preparação e guia para o formato da rosca na usinagem em torno mecânico.

( ) Meia porca é um acoplamento com porca dividida para mover o carro principal do torno com o passo correto para a rotação do fuso na usinagem da rosca.

( ) Rosca de ressalto é o tipo de rosca que permite que o objeto seja rosqueado até o fim da rosca.

( ) Saída de rosca é o canal formado no eixo no qual o bit de rosca para de usinar.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

O trecho abaixo descreve um tipo de processo de soldagem:

“Neste processo é utilizado um par de eletrodos que força um grande fluxo de corrente elétrica entre as peças a serem soldadas, aquecendo a superfície e permitindo a fusão dos materiais”.

Assinale a alternativa que apresenta o nome do processo citado.

Cada alternativa abaixo apresenta um parâmetro mecânico e o símbolo de uma unidade de medida. Assinale a alternativa que apresenta uma unidade que NÃO pode ser empregada para o respectivo parâmetro.

Considere um cilindro hidráulico de dupla ação utilizado para suspender uma carga, conforme a figura abaixo, com comprimento total de 320 mm e curso de 280 mm, diâmetro de êmbolo de 80 mm, diâmetro de haste de 40 mm, que atua com uma pressão de óleo de 60 bar e vazão de 20 litros por minuto. Assinale a alternativa que apresenta o valor mais aproximado do peso máximo que poderá ser suspenso nessas condições, desconsiderando o peso do próprio cilindro.

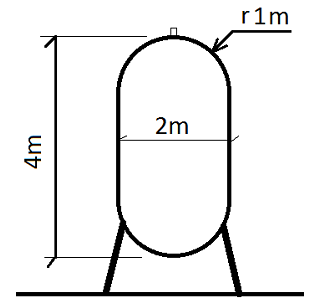

Um engenheiro se depara com a seguinte situação: no recebimento de um vaso de pressão cilíndrico, com tampas esféricas, formato e dimensões externas estabelecidas na figura abaixo, ele quer ter certeza da espessura da chapa de aço utilizada na fabricação do produto. Dessa forma, ele se certifica que o vaso está completamente vazio, e enche esse vaso com água até transbordar. Na medição de volume de água que preencheu totalmente o vaso, ele encontrou o seguinte resultado: 10,16 m³ . Assinale a alternativa que apresenta o valor mais provável da espessura da chapa utilizada para a fabricação desse vaso.

A medição de durezas em um determinado material é feita através de equipamentos e processos bem definidos e normalizados. Dentre esses, destaca-se a dureza Rockwell, muito utilizada para determinar a dureza de aços. Analise as assertivas abaixo que tratam desse assunto, assinalando V, se verdadeiras, ou F, se falsas.

( ) Nos ensaios de dureza Rockwell normal, utiliza-se uma pré-carga de 10 kgf e a carga maior pode ser de 60, 100 ou 150 kgf.

( ) Na determinação de dureza Rockwell C, o penetrador utilizado é um cone de diamante de 120°.

( ) A medição de durezas Rockwell normal e superficial não pode ser realizada no mesmo equipamento, uma vez que o método de medição é diferente, para além da troca de penetrador, da determinação da pré-carga e da carga maior.

( ) Na medição de dureza Rockwell superficial, é possível medir a dureza de materiais macios como papel e filmes plásticos.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Analise as assertivas abaixo que tratam dos sistemas de tolerâncias e ajustes e assinale V, se verdadeiras, ou F, se falsas.

( ) A qualidade de trabalho, segundo as normas brasileiras, é identificada por duas letras seguidas de um ou dois números.

( ) Índices maiores indicam peças fabricadas com maior precisão.

( ) Peças fabricadas com índice IT01 possuem acabamento grosseiro.

( ) O índice IT8 é utilizado para acoplamentos entre eixo e furos.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
