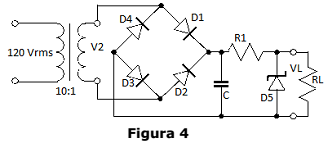

No circuito da Figura 4 abaixo, a tensão zener é de 9 V, a mínima corrente reversa zener é de 1 mA, a tensão limiar de condução dos diodos da ponte retificadora é de 0,7 V e a capacitância é de 100 µF. Para que a fonte tenha a capacidade de fornecer uma corrente de carga máxima de 65 mA, considerando uma tolerância teórica de 0% para o resistor R1, o valor máximo projetado para a resistência desse resistor deve ser:

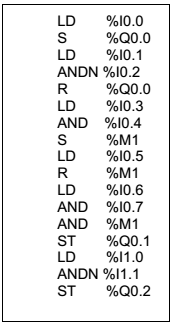

A Lista de Instruções do quadro abaixo mostra a programação de três saídas lógicas de um CLP utilizado para acionamento de equipamentos elétricos. Com base nessa programação, assinale a alternativa correta.

O circuito eletrônico da Figura 3 abaixo representa um filtro:

Quanto à localização dos capacitores para injeção de reativos para corrigir o fator de potência de uma instalação elétrica, analise as seguintes assertivas:

I. A instalação no quadro principal requer a instalação de dispositivo de manobra que permita ligar e desligar os capacitores conforme a demanda da instalação.

II. A instalação no quadro principal é indicada para instalações mais simples em que não existem conjuntos de cargas muito diferentes entre si. Esse modelo proporciona liberação da carga no transformador, porém não reduz perdas nos diversos circuitos.

III. Na compensação individual junto a motores de indução, deve-se atentar para que a potência do capacitor na tensão nominal não seja superior à 90% (noventa por cento) da potência absorvida pelo motor em vazio.

Quais estão corretas?

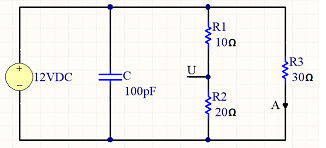

Analise o circuito elétrico abaixo e assinale a alternativa que apresenta o valor correto da potência P, dada pelo produto da corrente A pela tensão U.

Com a chave S do circuito da Figura 1 abaixo fechada, o amperímetro registrou 6 A. Qual a leitura esperada do amperímetro, desconsiderando sua resistência interna, com a chave S aberta?
