Uma empresa de construção elétrica está realizando a instalação de tomadas em um prédio de 10 andares. A execução da atividade segue um ritmo repetitivo de 5 tomadas por dia por andar. O planejamento prevê iniciar a atividade no 1º andar e seguir para os andares superiores, mantendo o mesmo ritmo.

O tempo mínimo para concluir a instalação de todas as tomadas no prédio e o número de andares concluídos ao final do 20º dia, são, respectivamente,

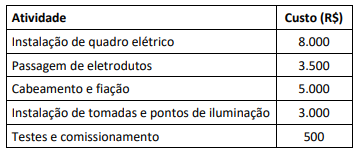

Uma empresa de instalações elétricas realizou um levantamento dos custos das principais atividades de um projeto residencial.
Os custos mensais foram os seguintes:



Considerando a análise ABC, em que a classe A representa os 20% de itens que concentram aproximadamente 70% do valor total do projeto, avalie se pertencem a essa classe as seguintes atividades:

I. Instalação de quadro elétrico.
II. Cabeamento e fiação.
III. Passagem de eletrodutos.
IV. Instalação de tomadas e pontos de iluminação.

Pertencem de fato à classe A as atividades

Um edifício possui 16 m de comprimento e 12 m de largura. A proteção contra descargas atmosféricas será realizada por quatro para-raios, utilizando o método do ângulo de proteção.

Para garantir a proteção de toda a superfície da edificação, considerando um ângulo de proteção de 45°, a altura mínima que os quatro captores deve ser de

A NBR 5419 (volume 4) trata das medidas de proteção contra surtos em instalações elétricas e de telecomunicações, visando minimizar danos a equipamentos e garantir continuidade de serviço.

Sobre essas medidas, assinale a afirmativa correta.

Em sistemas de acionamento elétrico industrial, diferentes métodos podem ser utilizados para partida e controle de motores de indução trifásicos.

Sobre esse assunto, assinale a afirmativa correta.

A Norma Regulamentadora NR 10 estabelece requisitos e condições mínimas para garantir a segurança e saúde dos trabalhadores que interagem com instalações elétricas.

Sobre esses requisitos, a NR 10

Em uma instalação elétrica de baixa tensão, conforme a NBR 5410, deve-se avaliar a queda de tensão entre o ponto de entrega e os pontos de utilização, de modo a garantir desempenho adequado das cargas.
Sobre o tema, avalie as afirmativas a seguir.

I. A NBR 5410 permite que circuitos de iluminação tenham queda de tensão maior que circuitos de força.
II. A queda de tensão excessiva pode resultar em redução do torque de motores e aquecimento em seus condutores de alimentação.
III. A queda de tensão admissível pode ser distribuída entre alimentadores e circuitos terminais, até o limite total permitido por norma.

Está correto o que se afirma em

Em uma instalação elétrica de baixa tensão, um circuito protegido por um disjuntor de 65 A alimenta um motor trifásico. A corrente de curto-circuito presumida no ponto de instalação é de 5 kA, com tempo de atuação da proteção de 0,2 s.

Considerando que o condutor é de cobre e possui constante térmica igual a 100, a bitola mínima do cabo que atende ao critério térmico de curto-circuito é de

Um circuito elétrico monofásico com tensão de 200 V alimenta um equipamento com potência de 5,0 kW e fator de potência de 0,8 indutivo. O fator de correção de temperatura e agrupamento são iguais a 0,8 e 0,7.

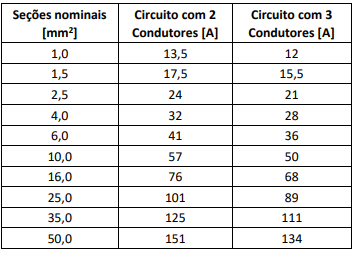

A seguir é apresentada a tabela de capacidade de condução de corrente elétrica:




O condutor a ser escolhido deve ter bitola igual a

Em uma instalação elétrica com esquema de aterramento do tipo TN, há um motor trifásico alimentado em 380 V, cuja carcaça metálica está devidamente conectada ao condutor de proteção (PE). A proteção contra contatos indiretos será garantida por meio de um disjuntor termomagnético, considerando a atuação do seu dispositivo de disparo magnético em caso de falta fase-carcaça.
Dados:

• Tensão fase-fase: 380 V
• Considerar tensão fase-terra ≈ 220 V para o cálculo
• desarme magnético: entre 200 A e 400 A

Para que haja proteção, a resistência de percurso fase-PE deve ser
