A figura a seguir apresenta um diagrama unifilar de uma subestação.


Os equipamentos indicados por I, II e III são, respectivamente,

Uma máquina de indução trifásica com frequência do rotor de 1365rpm, escorregamento de 0,025, alimentada por uma fonte trifásica senoidal de 70Hz, deve ter

Uma carga elétrica solicita da fonte uma potência complexa iguala 30∠60º.
Sabendo-se que a componente resistiva dessa carga é igual a 3Ω,a sua impedância é igual a

A respeito do Subsistema de Aterramento de um Sistema de Proteção Contra Descargas Atmosférica (SPDA), considere as afirmativas a seguir. I. O aterramento do SPDA deve ser independente do restante da Instalação elétrica. II. O sistema de sinal deve estar separado do sistema de aterramento do SPDA. III. O sistema de aterramento deve estar ligado a toda estrutura metálica da edificação, incluindo as partes condutivas externas das linhas elétricas.
Está correto somente o que se apresenta em

Em uma instalação elétrica de baixa tensão, o símbolo que representa um interruptor intermediário é:

Quando se deseja obter informações sobre o uso da edificação, o modelo BIM é denominado

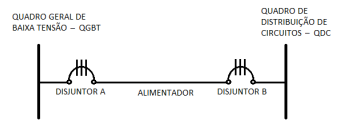

Um alimentador saindo do QGBT alimenta um QDC, conforme apresentado no esquema no diagrama unifilar abaixo:


A fim de coordenar a proteção, as curvas mais adequadas dos disjuntores A e B devem ser:

Considere as afirmativas abaixo a respeito de sistemas de Proteção Contra Descargas Atmosféricas (SPDA):
I. O SPDA interno tem função de estabelecer proteção contra os riscos devido às tensões de passo e de toque para os seres vivos. II. O SPDA interno tem função de interceptar uma descarga atmosférica para a estrutura. III. O SPDA externo tem função de reduzir os riscos de centelhamentos perigosos dentro do volume de proteção.
É correto somente o que se apresenta em

O aterramento em uma instalação predial em que, diante de uma primeira falta (curto-circuito), o dispositivo de proteção não opera, mas a instalação continua segura para os materiais, equipamentos e usuários é o

A figura a seguir ilustra a contribuição da iluminância de uma luminária ao plano de trabalho.


Para a angulação posicionamento da luminária em relação ao ponto de iluminação, ela apresenta 240cd por 1.000 lúmens.
Sabendo-se que a luminária possui duas lâmpadas de 1200 lúmens, a iluminância proporcionada por ela no ponto indicado no plano de trabalho é
