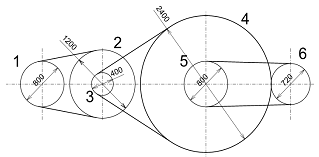

A figura a seguir ilustra um conjunto redutor composto por seis polias ligadas por correias.

(dimensões em mm)

Nesse conjunto, as polias 1, 3 e 5 são motoras e possuem diâmetros, respectivamente, iguais a 800mm, 400mm e 800mm, enquanto as polias 2, 4 e 6 são movidas e possuem diâmetros iguais, respectivamente, a 1200mm, 2400mm e 720mm.

Sabendo-se que o eixo motor (polia 1) desenvolve 1620rpm, a velocidade final desse conjunto é igual a:

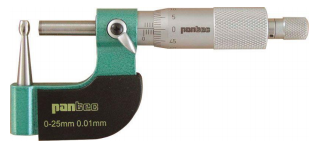

A figura a seguir apresenta um tipo de micrômetro.

Esse equipamento é usualmente utilizado para medir:

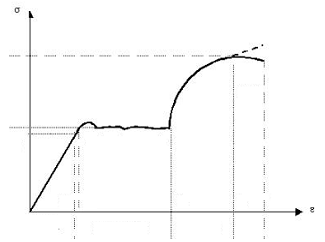

A figura a seguir apresenta a curva tensão vs deformação resultante de um teste de tração realizado em um espécime confeccionado a partir de material desconhecido.

Esse tipo de curva é característica de um espécime fabricado em:

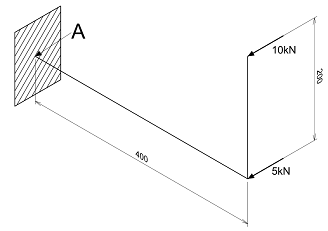

A figura a seguir apresenta uma barra de aço-carbono engastada em uma extremidade (A) e livre na outra. Essa barra possui seção transversal circular com diâmetro de 40mm.

(dimensões em milímetros)

Admitindo-se que π² = 10, a máxima tensão cisalhante no ponto A vale, aproximadamente:

No projeto de uma coluna de aço-carbono sob carga axial compressiva e centrada, um engenheiro considera uma seção transversal quadrada e apoios birotulados. Nessa condição, o engenheiro percebe que a carga imposta é duas vezes superior à carga admissível para flambagem ELÁSTICA.

Para solucionar esse problema, a modificação no projeto original que implica uma resistência mais próxima da carga crítica admissível é:

Uma viga de aço-carbono (módulo de elasticidade igual a 200GPa) possui seção transversal quadrada de lado 100mm e comprimento igual a 2,0m. Essa viga tem uma das extremidades engastada e a outra livre, além de estar submetida a uma carga uniformemente distribuída.

Sabendo-se que o máximo deslocamento admissível nessa viga vale 24,0mm, a máxima carga distribuída que pode ser imposta a essa viga, desprezando seu peso próprio, vale:

Relacione as características de diferentes tipos de ferros fundidos com suas respectivas designações.

(1) tem a mais alta resistência à tração dos ferros fundidos e é bastante empregado em peças sujeitas à fadiga tais como virabrequins, pistões e tubos;

(2) fácil de verter e usinar, oferece bom amortecimento acústico e é muito utilizado para bases de máquinas, blocos de motores, rotores e tambores de freios;

(3) material muito duro e frágil, difícil de usinar, costuma ser utilizado como revestimento para misturadores de cimento.

( ) ferro fundido cinzento;

( ) ferro fundido nodular;

( ) ferro fundido branco.

A relação correta, de cima para baixo, é:

Deseja-se fresar uma engrenagem com 87 dentes por meio de um aparelho divisor cuja coroa possui 40 dentes e duas engrenagens auxiliares da fresadora.

O número de dentes necessários na engrenagem motora e na engrenagem movida, respectivamente, para realização dessa operação é:
