Os componentes simétricos nas sequências positiva, negativa e zero podem representar as grandezas fasoriais de um sistema elétrico trifásico.

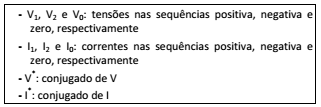

Nomenclaturas:

A potência complexa de um sistema trifásico equilibrado, em termos de componentes simétricos, é dada por:

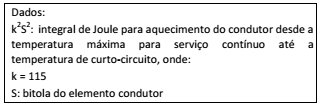

Por um alimentador elétrico de cobre com bitola de 70 mm² e isolação de PVC flui uma corrente de curto-circuito de 10,0 kA.

O tempo máximo em que a proteção deve atuar diante dessa falta é, em segundos, igual a:

A figura abaixo apresenta um circuito composto por uma fonte CC com ddp igual a 30 V, seis resistores com valores iguais a R e uma carga elétrica resistiva de valor igual a 2R.

Sabendo-se que R é igual a 1Ω, a corrente elétrica que flui na carga é igual a:

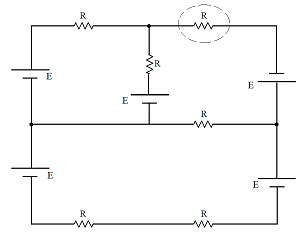

A figura abaixo apresenta um circuito composto por cinco fontes CC com valores iguais a E e seis resistores com valores iguais a R. A corrente elétrica que flui no resistor assinalado no circuito é igual a:

A figura abaixo apresenta um circuito composto por uma fonte CC com ddp igual a U, um resistor de valor R e um capacitor com capacitância C.

Considerando que o capacitor está inicialmente descarregado, ao fechar a chave, o valor da corrente elétrica no circuito no instante t igual à metade da constante de tempo do circuito é:

Considere um motor de indução de 10 HP de potência mecânica, rendimento de 0,8 e fator de potência de 0,8.

A potência aparente desse motor é igual a:

Dado: 1 HP = 746 W

Uma fonte alternada de 220∠5 °V alimenta uma carga monofásica de 100∠ - 75°Ω .

A potência complexa solicitada por essa carga é igual a:
