O trecho da lógica a seguir faz parte de um sistema de intertravamento de uma bomba de refrigeração.

A bomba só pode ligar se:

1. Pressão na linha ≥ 10 bar;

2. Válvula de sucção aberta;

3. Sinal de falha do motor = 0.

Ocorre, porém, uma falha no sensor de pressão, que passa a fornecer sinal inválido (fail-low)

O efeito esperado na planta é que

Sistemas de aquisição de dados requerem que o conversor analógico-digital (ADC) converta uma tensão de entrada analógica em uma representação digital. No entanto, o ADC necessita de um tempo finito para realizar a conversão. Se o sinal analógico mudar rapidamente durante esse tempo, a confiabilidade do processo de conversão pode ser comprometida, resultando em incerteza ou erro de borda. Para resolver essa limitação, utiliza-se o circuito Sample-and-Hold (S/H), imediatamente antes do ADC. A Figura 1 ilustra o circuito S/H.

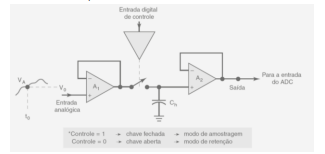

Figura 1- Diagrama simplificado de um circuito S/H. Adaptado de Tocci, Widmer e Moss, Sistemas Digitais: princípios e aplicações (11a Edição).


A função crítica do circuito Sample-and-Hold (S/H) para a conversão A/D é

Em projetos digitais síncronos, o cumprimento dos requisitos de temporização é fundamental. Em FPGAs (Field-Programmable Gate Arrays) o timming é verificado comparando o atraso total de propagação de um sinal através do caminho da lógica combinacional com o período do clock. A falha de temporização (timming requirements not met) é tipicamente um resultado de um projeto ruim, incorreto ou incompleto.
Em FPGAs, o acúmulo de atrasos de propagação se torna um problema crítico e é agravado quando

Em um reator nuclear, a malha de controle de temperatura do circuito utiliza um controlador G_C(s)=K_C para ajustar a vazão do refrigerante. O sistema completo é modelado com a seguinte função de transferência de malha aberta.

Sendo a entrada de referência um degrau unitário


e, considerando o requisito de alta precisão do setor nuclear, determine o valor mínimo de KC para que o erro em regime permanente e(∞) não ultrapasse 0,5%.

Em uma usina nuclear, CLPs industriais comerciais são mais adequados para

Os sistemas de instrumentação (I&C) de uma central nuclear seguem uma hierarquia de proteção baseada na defesa em profundidade. Dentro dessa hierarquia, o sistema de limitação (PLS) atua como um nível intermediário, evitando que distúrbios operacionais evoluam para condições de risco. Se o PLS falhar em conter uma perturbação operacional e os limites de segurança da planta forem violados, um sistema da mais alta prioridade intervirá automaticamente para mitigar as consequências.
Nesse cenário, intervirá automaticamente o sistema

Sobre a medição de pressão em sistemas industriais, analise os itens a seguir:

I. Manômetros de tubo Bourdon são amplamente utilizados para medição de pressão manométrica em linhas de gás e líquido.
II. Transmissores de pressão diferencial podem ser utilizados para medição indireta da vazão e nível.
III. Manômetros de coluna de líquido (tubo em U) não podem ser utilizados para calibração de outros instrumentos de pressão.

Está correto o que se afirma em

Em uma usina, o sistema de controle responsável por ajustar a vazão de água de resfriamento é modelado pela função de transferência:


Após um comando de aumento súbito na vazão (entrada tipo degrau), o sistema

Um transmissor de temperatura possui uma faixa de medição de 0 ºC a 300ºC e gera um sinal de corrente de 4 mA a 20 mA.
Considerando que o transmissor possui uma função de transferência perfeitamente linear e que a medição está em 75ºC, o valor de corrente gerado na saída, em mA, é

A norma CNEN-NE-1.26 estabelece os requisitos mínimos necessários de segurança para a operação de usinas nucleoelétricas. A Organização Operadora deve estabelecer uma estrutura organizacional capaz de sustentar uma cultura da segurança e garantir que a usina possa operar com segurança, atenuar as consequências de acidentes e assegurar a resposta correta a situações de emergência.
O princípio fundamental que deve estar estabelecido na estrutura organizacional para atender às exigências da CNEN-NE-1.26 quanto à funcionalidade organizacional e à capacidade de resposta a eventos não normais é
