Durante a análise de radiografias de soldas em um navio da Marinha do Brasil, um inspetor notou a presença de uma indicação linear e irregular em uma das imagens. Preocupado com a gravidade potencial deste achado, ele consultou o manual de interpretação para confirmar se as características observadas correspondiam ao padrão típico de uma descontinuidade crítica que poderia comprometer a integridade da estrutura.

Considerando os fundamentos da interpretação radiográfica, assinale a opção que descreve corretamente o que caracteriza uma descontinuidade do tipo "trinca" em uma solda, na radiografia.

Durante a inspeção radiográfica de uma solda crítica em um gasoduto, o técnico responsável notou que as imagens estavam com bordas desfocadas, comprometendo a identificação de pequenas trincas. Após analisar o setup, seu supervisor explicou que o problema estava relacionado a um efeito geométrico que poderia ser controlado ajustando-se dois parâmetros fundamentais do posicionamento do equipamento.

Considerando os princípios de formação da imagem radiográfica, assinale a opção que descreve o parâmetro geométrico crucial para minimizar a penumbra.

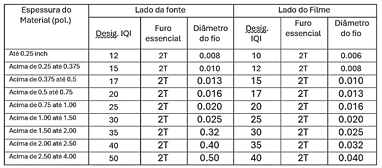

Um inspetor está preparando a inspeção radiográfica de uma solda em chapa de aço com 30 mm de espessura, utilizando a norma ASME Seção V. Considere a tabela de seleção de IQI (Indicador de Qualidade da Imagem) abaixo para responder à questão:

Com base na tabela fornecida, o IQI ASME selecionado para a inspeção radiográfica da chapa de aço com 30 mm de espessura é o

Durante uma aula prática sobre equipamentos de radiografia industrial, um instrutor demonstrou o funcionamento de um tubo de Coolidge. Ao explicar o processo de geração de raios X, ele destacou a importância de compreender a relação entre os parâmetros operacionais e as características da radiação produzida para otimizar a qualidade dos ensaios.

Considerando os princípios físicos da geração de raios X, assinale a opção que apresenta uma afirmativa correta sobre a geração dos raios X em um tubo de Coolidge.

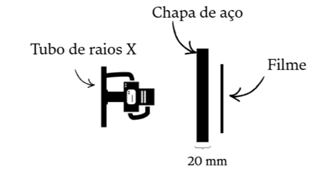

Um técnico em radiografia industrial precisa inspecionar uma solda de topo em uma chapa de aço plano com 20 mm de espessura, conforme ilustrado na abaixo.

O acesso é possível apenas por um lado da peça, e a solda está localizada no centro da chapa. O técnico busca uma técnica que permita inspeção completa do volume soldado com máxima nitidez e mínimo de interferências geométricas.

Considerando o cenário ilustrado na figura e os princípios da radiografia industrial, a técnica que deve ser utilizada para atender aos requisitos descritos é chamada

Durante o planejamento da inspeção de uma rede de tubulações em uma planta industrial, a equipe de END deparou-se com a necessidade de examinar soldas circunferenciais em tubos de pequeno diâmetro. O técnico responsável lembrou-se que, para estes casos específicos, existe uma técnica radiográfica padronizada que permite visualizar simultaneamente ambas as paredes do tubo em uma única exposição, otimizando tempo e recursos enquanto atende aos requisitos de qualidade.

Considerando as aplicações práticas da radiografia industrial, assinale a opção que indica a técnica radiográfica recomendada para tubulações com diâmetros menores que 3,5 polegadas.

Um inspetor de qualidade, ao finalizar uma inspeção radiográfica por gamagrafia em uma série de componentes soldados de um vaso de pressão, precisa orientar sua equipe sobre os procedimentos seguros de manuseio das peças inspecionadas.

Considerando os princípios de radioproteção e o comportamento das fontes radioativas utilizadas em gamagrafia industrial, a conduta correta em relação às peças que foram submetidas ao ensaio é

O efeito Compton é um fenômeno fundamental na interação de raios X com a matéria, especialmente relevante para aplicações de radiologia industrial em altas energias. Sua compreensão é essencial para o desenvolvimento de tecnologias de inspeção por radiação dispersa, como sistemas de backscatter.

Com base no texto e nos conhecimentos sobre o tema, analise as seguintes afirmativas:

I. O efeito Compton é predominante para energias de radiação superiores a 100 keV e envolve a transferência parcial da energia do fóton incidente para um elétron orbital, resultando em radiação secundária com energia reduzida;

II. A intensidade da radiação espalhada pelo efeito Compton é diretamente proporcional à densidade do material, permitindo a identificação de diferentes materiais em sistemas de detecção eletrônica baseados nesse fenômeno;

III. O espalhamento Compton é responsável pela dispersão da radiação em diversas direções, o que exige o uso de blindagens específicas para proteger operadores em instalações radiográficas;

IV. Em energias inferiores a 100 keV, o efeito Compton ainda é predominante, porém com menor transferência de energia para os elétrons.

Está correto o que se afirma em

A tecnologia de inspeção por radiação "backscatter" (B-Scan) tem sido empregada em setores de segurança e controle de fronteiras para a detecção de materiais ilícitos, como explosivos plásticos e drogas, que possuem baixo número atômico e são pouco visíveis nos sistemas tradicionais de radioscopia por transmissão.

Com base no texto apresentado e nos princípios da interação da radiação com a matéria, analise as seguintes afirmativas:

I. A técnica de backscatter é mais eficiente que a radioscopia tradicional para a detecção de materiais orgânicos porque se baseia na captação da radiação retroespalhada, cuja intensidade é maior para materiais de baixa densidade;

II. No efeito Compton, predominante em energias acima de 100 keV, o fóton incidente transfere parte de sua energia a um elétron orbital e emerge com energia reduzida e em direção alterada;

III. Em um sistema tradicional de radioscopia por transmissão, materiais de alta densidade aparecem como áreas claras na imagem, pois absorvem mais radiação;

IV. A tecnologia B-Scan requer que a fonte e o detector estejam em lados opostos do objeto inspecionado, de modo a registrar a radiação que o atravessa completamente.

Está correto o que se afirmar que:

Em um programa de controle de qualidade em radiografia industrial, uma empresa estabeleceu que todas as exposições ocupacionais devem ser mantidas nos menores níveis possíveis, sem comprometer a eficácia dos ensaios. Durante um treinamento, o instrutor explicou que essa prática está diretamente ligada a um princípio internacionalmente reconhecido, projetado para minimizar o risco de efeitos estocásticos (como câncer) que não possuem um limiar de dose definido.

Considerando essa política de segurança, assinale a opção que apresenta os princípios de proteção radiológica que tem como objetivo reduzir a possibilidade de desenvolvimento de efeitos tardios da radiação.
