Durante o planejamento de uma inspeção radiográfica em campo, um supervisor de radioproteção precisa avaliar os níveis de dose na área restrita. Ele considera que, para uma determinada fonte de Co-60 a taxa de dose da radiação a 50 metros da fonte é de 80 µSv/h. Para reduzir a exposição ocupacional, ele avalia a possibilidade de aumentar a distância de trabalho para 100 metros.

A redução percentual na intensidade da radiação com esse aumento da distância será de

Durante a preparação para uma campanha de inspeção radiográfica em um vaso de pressão conforme o Código ASME Seção VIII, Divisão 1, o supervisor de END recebeu um novo lote de fitas densitométricas para calibração dos densitômetros utilizados no controle de qualidade das radiografias.

Sabendo que os requisitos para o uso dessas fitas estão detalhados no ASME Seção V, Artigo 2, o procedimento correto a ser adotado pelo inspetor ao receber o material é

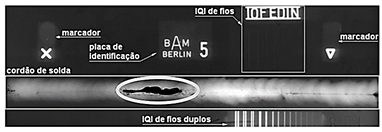

Utilizando-se da técnica PSVS (Parede Simples Vista Simples), um técnico em radiologia industrial obteve a seguinte radiografia de um cordão de solda:

A descontinuidade evidenciada na radiografia corresponde a uma

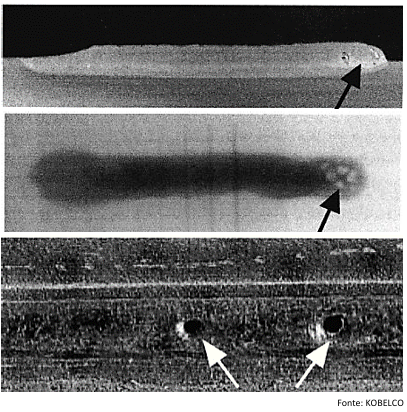

Um técnico em radiologia industrial fez três radiografias cordões de solda diferentes, conforme a figura a seguir:

Ao analisar as imagens de seções transversais desses cordões de solda, pode-se concluir que elas apresentam

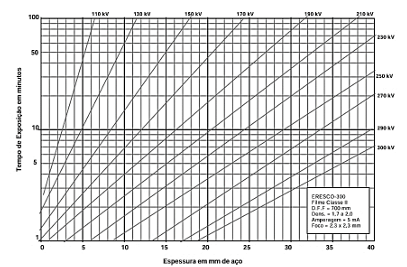

Durante uma inspeção de rotina em uma caldeira industrial, um técnico em END necessita radiografar uma solda de topo em chapa de aço carbono com 20 mm de espessura. O equipamento disponível é um aparelho de raios X portátil modelo Eresco 300, 190kV, operando com corrente fixa de 5 mA. Para garantir a qualidade da imagem dentro dos requisitos da norma, o técnico consultou o gráfico de exposição específico deste equipamento, fornecido pelo fabricante, conforme a figura a seguir.

Considerando os parâmetros técnicos estabelecidos e a informação do gráfico de exposição, assinale a opção que apresenta corretamente o tempo de exposição necessário para a radiografia.

Um técnico em radiologia industrial precisa inspecionar uma solda circunferencial em um vaso de pressão de aço inox AISI 316L com 50 mm de espessura. O acesso é apenas externo, e a solda possui um reforço máximo permitido de 5 mm. Ele dispõe de:

1. Um aparelho de raios X direcional de 300 kV com foco de 3,0 mm, exposição Radiográfica 25,7mA·min e 5mA. De corrente elétrica do tubo;

2. Uma fonte de Ir-192 com atividade de 80 Ci;

3. Filmes radiográficos Classe II (ASTM E-1815);

4. Telas intensificadoras de chumbo: frontal 0,127 mm e traseira 0,254 mm;

5. Distância mínima prática fonte-filme: 600 mm

6. Exposição Radiográfica ≈25,7mA·min para o aparelho de raios X com 5mA.

Sabendo que:

i. O coeficiente de atenuação linear do aço inox para Ir-192: μ = 0,45 cm⁻¹

ii. Fator gama do Ir-192: Γ = 0,48 R·h⁻¹·Ci⁻¹ a 1 m

iii. Densidade óptica alvo: 2,0 ± 0,3

iv. Penumbra máxima permitida pela norma: 0,5 mm

Considerando todos os parâmetros fornecidos e que o técnico optou pela técnica panorâmica com fonte externa (Single Wall Single View - SWSV), assinale a opção correta sobre a viabilidade e otimização deste ensaio.

Um operador de gamagrafia está preparando uma inspeção radiográfica em campo utilizando uma fonte de Cobalto-60 com atividade de 50 Ci. Ele precisa calcular a taxa de dose a 1 metro de distância da fonte para determinar a zona controlada e garantir a segurança durante os trabalhos. Considere que a constante gama (Γ) do Co-60 é 1,35 R·h⁻¹·Ci⁻¹ a 1 m.

A taxa de dose aproximada, em R/h (roentgen por hora), a 1 metro de distância de uma fonte de Cobalto-60 com atividade de 50 Ci é

Um técnico de gamagrafia possui uma fonte selada de Irídio-192 com atividade inicial de 100 Ci para uso em inspeção de soldas. Sabendo que a meia-vida do Ir-192 é de 74 dias, ele precisa planejar suas inspeções considerando o decaimento da atividade ao longo do tempo, garantindo que a fonte mantenha atividade suficiente para realizar os ensaios dentro dos parâmetros técnicos exigidos.

Após 148 dias de uso, a atividade aproximada remanescente desta fonte de Irídio-192 será

Durante uma aula sobre interação da radiação com a matéria, um professor de proteção radiológica explicou que os fótons de raios gama, ao atravessarem um material, podem sofrer diferentes processos de interação, cada um predominante em determinadas faixas de energia. Para ilustrar, ele apresentou um gráfico mostrando a relação entre a energia do fóton e a probabilidade de ocorrência de cada efeito em um material como o chumbo.

Considerando os três principais processos de interação dos fótons de raios gama com a matéria, assinale a opção que os apresenta na ordem crescente de energia do fóton em que cada efeito se torna predominante.

Um operador de gamagrafia, durante a inspeção rotineira de soldas em um gasoduto, percebeu que a fonte de Cs-137 não foi recolhida ao irradiador após a exposição. Ao investigar, constatou que o cabo guia de aço havia se rompido, deixando a fonte exposta no local de ensaio. Diante dessa situação de emergência radiológica, o operador deve seguir procedimentos padronizados estabelecidos pela CNEN para garantir a segurança coletiva e a recuperação segura da fonte.

As opções a seguir apresentam procedimentos padrão a serem adotados imediatamente pelo operador em caso de rompimento do cabo de recolhimento da fonte, de acordo com a norma CNEN NN 3.01 – Diretrizes Básicas de Proteção Radiológica, à exceção de uma. Assinale-a.
