Durante a preparação de uma área para ensaios radiográficos em campo, um técnico deve selecionar os equipamentos essenciais para garantir a segurança radiológica do Indivíduo Ocupacionalmente Exposto (IOE). Considerando a necessidade de monitorar a dose de radiação recebida pelo técnico durante as atividades.

O equipamento usado para esse fim denomina-se

Em um pátio de inspeção de soldas em dutos, um técnico recém contratado observou seu supervisor utilizando um dispositivo metálico pesado e robusto para transportar e posicionar a fonte radioativa, conforme a figura a seguir.
fonte: http://www.raimeck.com.br/produto-oserix.html

Curioso, ele questionou por que a pequena fonte de Irídio-192 precisava de um equipamento tão grande e denso para ser manuseada, já que a fonte em si era menor que um grão de feijão. O supervisor, então, explicou os princípios de segurança radiológica que tornam esse contêiner indispensável.

Considerando essa situação, assinale a opção que descreve corretamente a principal função dos contêineres especiais (irradiadores) no manuseio de fontes seladas.

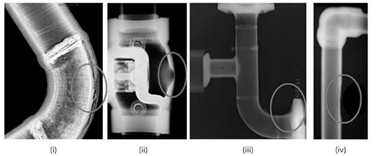

Um técnico em radiologia industrial realizou uma inspeção radiográfica em uma tubulação para verificação de integridade. Após a execução dos ensaios, quatro radiografias foram encaminhadas ao supervisor para análise e emissão de laudo. A figura a seguir apresenta as imagens radiográficas obtidas.


Com base na interpretação de imagens radiográficas de tubulações e nos aspectos típicos da indicação de corrosão, assinale a opção que indica quais radiografias evidenciam a presença desse tipo de problema.

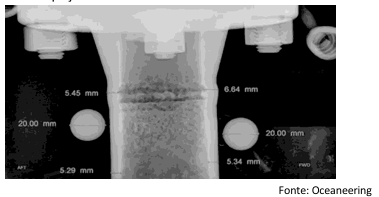

Uma técnica radiográfica adaptada para a inspeção não destrutiva de tubulações em plataformas permite a avaliação de soldas sem interferir em medições nucleônicas realizadas em vasos de pressão adjacentes. A figura abaixo ilustra um exemplo dessa técnica aplicada à inspeção de uma solda.


Analise as assertivas a seguir:

I. O bico do separador mostra corrosão na solda e na tubulação;

II. Todas as áreas mais escuras no centro do tubo ilustram evidências de corrosão;

III. Os valores destacados em verde correspondem às medidas da espessura restante da parede em um tubo e às dimensões de referência.

Está correto o que se afirma em

Em uma linha de produção de componentes automotivos, uma equipe de controle de qualidade precisava escolher entre a radioscopia e a radiografia convencional para a inspeção de peças fundidas de alumínio. Enquanto a radioscopia oferecia a vantagem do resultado imediato, o inspetor-chefe alertou sobre uma limitação crítica desse método que poderia comprometer a detecção de descontinuidades mais sutis. Considerando esse cenário, assinale a opção que apresenta a principal desvantagem da radioscopia em relação à radiografia convencional.

Durante a inspeção radiográfica de uma solda crítica em um vaso de pressão, uma técnica precisava garantir que a nitidez da imagem atendesse aos rigorosos requisitos da norma. Ela lembrava que a penumbra geométrica, se excessiva, poderia mascarar descontinuidades importantes. Ao analisar seu setup, onde uma fonte de Irídio-192 com diâmetro focal de 4 mm seria posicionada a 600 mm de uma chapa de aço com 25 mm de espessura, ela recorreu à fórmula fundamental para calcular este parâmetro.

O desfoque da imagem é, aproximadamente,

Um inspetor de Ensaios Não Destrutivos, ao analisar uma radiografia de uma junta soldada de topo de um vaso de pressão projetado conforme o Código ASME, Seção VIII, Divisão 1, depara se com a seguinte situação:

Espessura do metal base (t): 5 mm.

Critério de inspeção aplicável: Parágrafo UW-52 (ensaio radiográfico por amostragem – “Spot”).

Indicação encontrada: Uma única inclusão alongada de escória, isolada, com comprimento medido de 3,0 mm.

Considerando estritamente os critérios de aceitação para soldas estabelecidos no UW-52 do referido código, a conduta correta do inspetor em relação a esta solda deve ser

Considerando um feixe de raios X incidente em uma chapa de aço carbono, analise as assertivas a seguir:

I. O fóton pode ser completamente absorvido, transferindo toda a sua energia ao material.

II. O fóton pode sofrer espalhamento, como no efeito Compton, cedendo parte de sua energia a um elétron e mudando de direção.

III. O fóton pode atravessar o material sem sofrer qualquer tipo de interação.

Com base nos princípios da interação da radiação ionizante com a matéria, está correto o que se afirma em

Os Ensaios Não Destrutivos, particularmente a radiografia industrial, requerem o controle rigoroso de parâmetros que garantam a detecção confiável de descontinuidades em materiais e componentes. Entre esses parâmetros, o IQI (Indicador de Qualidade da Imagem) se destaca como elemento essencial para a qualificação do ensaio.

Considerando esse contexto, assinale a opção que não expressa corretamente a principal função do IQI na radiografia industrial.

Durante a inspeção de chapas de aço com 30 mm de espessura, um radiologista industrial iniciante consultou um colega experiente para esclarecer uma dúvida sobre o tipo de radiação mais adequada para o ensaio.

Considerando os princípios físicos relacionados à essa atividade, assinale a opção que apresenta corretamente os dois tipos de radiação penetrante mais utilizados nesse método de ensaio.
