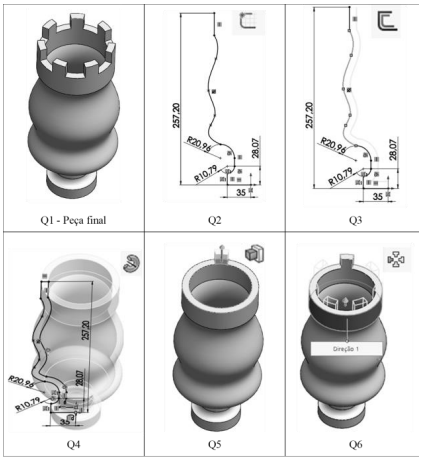

A peça apresentada no quadro Q1 (peça final) foi desenhada no SOLIDWORKS, seguindo uma sequência lógica e simplificada de operações do software. Esta sequência, juntamente com os ícones dos comandos, está apresentada, cronologicamente, entre os quadros Q2 ao Q6.



Assinale a opção que indica, corretamente, os comandos/recursos que foram utilizados para fazer o desenho da peça, seguindo, cronologicamente, a sequência de operações, partindo do quadro Q2 até o quadro Q6:

Um técnico responsável pelo monitoramento de dutos enterrados observa a transição de um trecho da tubulação de um estado de corrosão ativa para um estado de proteção catódica efetiva. Sabendo que ambos os fenômenos envolvem reações eletroquímicas na interface metal-eletrólito, analise as afirmativas a seguir:

I. Em solos neutros e aerados, a reação catódica predominante durante a corrosão ativa é a redução de hidrogênio, responsável pela formação de íons hidroxila (OH⁻);
II. Em condições de proteção catódica efetiva em eletrólitos neutros, a reação de redução mais significativa permanece sendo a do oxigênio, que consome elétrons fornecidos pela proteção e gera íons hidroxila (OH⁻), aumentando o pH local;
III. A proteção catódica atua ao forçar a oxidação a ocorrer em ânodos externos (sacrificiais ou de corrente impressa), impedindo que a estrutura funcione como ânodo e, portanto, suprimindo as reações de corrosão na tubulação.

Está correto o que se afirma em

Em uma inspeção de rotina, o técnico de uma indústria observa que um tubo metálico está instalado entre duas bases rígidas que impedem qualquer variação de comprimento. Ao aquecer durante o funcionamento, o tubo tenta se alongar, mas as restrições geram um empuxo de compressão nas extremidades. Em uma condição de teste, esse empuxo foi medido em 20 kN. O tubo possui 2 m de comprimento, área de seção transversal de 5×10⁻⁴ m² é fabricado em um material cujo módulo de elasticidade é de 200 GPa. Todos os valores fornecidos são suficientes para se estimar a dilatação livre correspondente.

Assinale a opção que indica a dilatação livre aproximada do tubo.

Com base nos problemas típicos de instalações hidráulicas, analise as afirmativas a seguir e assinale (V) para verdadeira ou (F) para falsa:

( ) O desalinhamento do eixo pode causar vibrações que resultam em desgaste prematuro dos rolamentos.
( ) A cavitação ocorre quando a pressão na linha de descarga atinge valores inferiores à pressão de vapor do fluido.
( ) A cavitação produz um aumento progressivo e uniforme da pressão de descarga ao longo do tempo.
( ) A altura de sucção excessiva é um fator que pode desencadear o fenômeno de cavitação.
( ) A obstrução na linha de sucção aumenta a pressão disponível na entrada da bomba.

A sequência correta de preenchimento dos parênteses, de cima para baixo, é:

Um técnico de refrigeração, ao investigar a falha catastrófica de um compressor hermético, identificou os seguintes sintomas no sistema antes da parada definitiva: superaquecimento anormal, deposição de cobre metálico nos mancais e análise de óleo revelando alta acidez e umidade acima dos níveis especificados.
Considerando a interação entre os diferentes tipos de contaminação em sistemas de refrigeração, analise as seguintes assertivas.

I. A umidade identificada no óleo atua como um agente catalisador, sendo a causa primária única para a formação de ácidos e para o fenômeno de cobreamento observado.
II. O cobreamento é uma consequência direta de uma reação química que envolve a umidade, o refrigerante, o óleo e o calor, não sendo, portanto, um contaminante inicial, mas sim um subproduto gerado dentro do sistema.
III. A contaminação do sistema por sujeira proveniente de uma instalação inadequada é a única forma de se introduzir umidade no circuito de refrigeração.
IV. O superaquecimento pode ser tanto uma causa quanto uma consequência da contaminação, uma vez que o cobreamento restringe folgas e a degradação do óleo reduz sua capacidade de lubrificação, criando um ciclo de falha.

Está correto o que se afirma em

O sistema de acoplamento normatizado ⌀37 H6/p5 possui ajuste por folga, cuja folga máxima é de 77 µm e a folga mínima é de 50 µm. A tolerância do furo é de 16 µm e a tolerância do eixo é de -11 µm.

Com base nos dados fornecidos, é correto afirmar que o sistema de acoplamento é

Durante a elaboração de um desenho de uma carcaça mecânica com geometrias complexas, o engenheiro decide incluir uma vista auxiliar para representar corretamente uma superfície inclinada que não aparece em verdadeira grandeza nas vistas principais. O estagiário questiona a necessidade, afirmando que a inclinação já é perceptível na vista lateral. O engenheiro então explica que, conforme a ABNT NBR 17067:2022, certas superfícies exigem projeções complementares específicas.

De acordo com a norma, a vista auxiliar é utilizada quando a

Considere as projeções ortogonais a seguir:



Identifique a perspectiva isométrica que representa as projeções ortogonais (desenhadas no primeiro diedro).

Analise a figura em perspectiva a seguir:



As vistas ortogonais que representam, no primeiro diedro, a perspectiva são

Analise o desenho a seguir:



As linhas 1, 2, 3, 4 e 5 do desenho, representam, respectivamente,
