Assinale a alternativa que apresenta o procedimento para dimensionamento de tubulações da rede predial de distribuição de água fria, com instalações destinadas ao uso normal da água e dotadas de aparelhos sanitários e peças de utilização usuais, recomendado pela NBR 5626 (ABNT, 2020).

Considerando os métodos de investigação geotécnica para sondagem em solos, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A sondagem à percussão consiste em perfurações executadas por meio da cravação de um amostrador para a medida de índices de resistência à penetração, obtenção de amostras indeformadas, determinação do nível de água e execução de vários ensaios in situ.
( ) A sondagem a trado consiste em perfurações executadas com trados manuais, tipo cavadeira espiral ou helicoidal. É utilizada quando se necessita coletar amostras indeformadas para ensaios de caracterização do solo.
( ) A sondagem rotativa é indicada para investigação de rochas, utilizando brocas que permitem perfurações profundas. É utilizada para investigar as condições geotécnicas de maciços rochosos e solos impenetráveis.
( ) O ensaio de cone consiste, basicamente, na cravação no solo, por meio de uma haste com ponta cônica, a uma velocidade rápida e variável. É utilizado para determinar parâmetros do solo, como resistência e permeabilidade.

Assinale a sequência correta.

Em relação ao domínio de deformação em elementos lineares de concreto armado, numere a coluna da direita de acordo com a da esquerda.

1. Domínio 1
2. Domínio 2
3. Domínio 3
4. Domínio 4
5. Domínio 4a
6. Domínio 5

( ) Aplicável em barras sob flexão simples, flexo-tração ou flexo compressão com grande excentricidade. Resulta em seções transversais conhecidas como normalmente armadas.
( ) Aplicável às barras sob flexão composta com pequena excentricidade (flexo-compressão), e a linha neutra se localiza na região de cobrimento da armadura menos comprimida.
( ) Aplicável às barras sob flexão simples e flexão composta com grande excentricidade. A linha neutra se localiza dentro da seção, fora da região de cobrimento da armadura menos comprimida.
( ) Aplicável em barras com tração excêntrica ou flexo-tração com pequena excentricidade.
( ) Aplicável aos pilares, que estão solicitados por compressão não uniforme ou flexo-compressão (flexão composta com pequena excentricidade). A linha neutra está fora da seção transversal.
( ) Aplicável em barras sob flexão simples, flexo-tração ou flexo compressão com grande excentricidade. Resulta em seções transversais conhecidas como subarmadas.

Assinale a sequência correta.

Sobre patologias na alvenaria, numere a coluna da direita de acordo com a da esquerda.

1. Presença de fissura horizontal com destacamento entre alvenaria e a estrutura.
2. Presença de fissuras inclinadas nos cantos superiores das janelas.
3. Presença de esmagamento local e fissuras verticais na alvenaria.
4. Presença de fissuras inclinadas nas paredes.

( ) Falta de vergas.
( ) Alvenaria submetida a carga concentrada de compressão.
( ) Movimentação térmica da estrutura.
( ) Recalque diferencial decorrente da sobreposição dos bulbos de pressão devido a edificação vizinha.

Assinale a sequência correta.

Dispõe-se apenas de perfis de aço W 410 x 46,1 para vigas biapoiadas dispostos paralelamente, com vão de 8m, contidas lateralmente nos apoios. Entretanto, verificou-se que, nessas condições, a resistência à flexão por flambagem lateral com torção não atende ao momento fletor solicitante oriundo da carga uniformemente distribuída de projeto. Marque V para as soluções que podem aumentar corretamente a resistência à flambagem lateral com torção dessas vigas, usando os mesmos perfis, e F para aquelas que não aumentam essa resistência.

( ) O uso de enrijecedores transversais na seção onde o momento fletor é máximo.
( ) O uso de contraventamento lateral na região da mesa comprimida da seção média das vigas, ligado a um ponto indeslocável da estrutura da qual as vigas fazem parte.
( ) A justaposição de dois perfis ligados pelas mesas, formando uma seção composta celular.
( ) Tornar um dos apoios das vigas fixo, impedindo a rotação da seção.

Assinale a sequência correta.

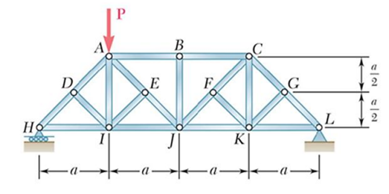

A treliça da figura tem um apoio do segundo gênero em L e um do primeiro gênero em H e está submetida à força P aplicada no nó A, no sentido indicado.



Devido à força P:

Na análise e projeto de colunas ou pilares (membros prismáticos que suportam apenas forças axiais de compressão), quando a carga centrada de compressão atinge um valor denominado carga crítica, a coluna torna-se

Os laudos técnicos emitidos por engenheiros civis fornecem uma análise detalhada e fundamentada sobre diversos aspectos das edificações, desde a avaliação de imóveis até a inspeção estrutural e perícia técnica. O laudo cujo objetivo é detectar falhas, recomendar reparos e assegurar que o edifício esteja em conformidade com as normas técnicas e de segurança, a partir da avaliação das condições gerais do edifício, por inspeções para identificar possíveis problemas e garantir a segurança dos ocupantes, e exame dos diversos aspectos da construção, incluindo a estrutura, os sistemas elétricos e hidráulicos, e outros componentes essenciais corresponde ao laudo de

Quantas referências de nível, RNs, devem ser implantadas em operações topográficas de nivelamento e contranivelamento geométrico em um levantamento topográfico planialtimétrico, de acordo com a norma NBR 14645-1 - Levantamento planialtimétrico e cadastral de imóvel urbanizado com área até 25.000m2 , para fins de estudos, projetos e edificação – Procedimento (ABNT, 2001)?

Segundo a norma regulamentadora NR 18 do Ministério do Trabalho e Emprego, as medidas de proteção contra quedas de alturas, quando constituídas de anteparos rígidos, em sistema de guarda-corpo e rodapé, devem atender a certos requisitos. Sobre os requisitos desse sistema, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Ser construído com altura mínima de 0,90m, a contar do nível do pavimento, para o travessão superior.
( ) Ser construído com altura mínima de 0,50m, a contar do nível do pavimento, para o travessão intermediário.
( ) Ter rodapé com altura mínima de 0,15m rente à superfície e resistência à carga horizontal de 22 kgf/m.
( ) Ter vãos entre travessas preenchidos com tela ou outro dispositivo que garanta o fechamento seguro da abertura.

Assinale a sequência correta.
