Na figura temos uma viga simplesmente apoiada com carga uniformemente distribuída.

Na seção S o momento fletor é igual a?

Numa construção foi executada uma laje em balanço (marquise). 40 dias após a concretagem, ocorreu um acidente: ao tirar as escoras a laje dobrou, junto ao engaste, fi cando suspensa pelos ferros que dobraram. Um engenheiro, antes mesmo de vistoriar o ocorrido, aventou as seguintes hipóteses como causa do acidente. Qual dessas hipóteses pode ser descartada a priori?

Sendo A um apoio de 2º gênero e B um apoio de 1º gênero, na estrutura carregada abaixo representada, qual das afirmações é falsa?

De acordo com a lei n. 101 de 04/05/2000, conhecida também como lei da responsabilidade fi scal, qual das afirmações abaixo é falsa?

Referente ao projeto geométrico de rodovias, qual afirmação é falsa?

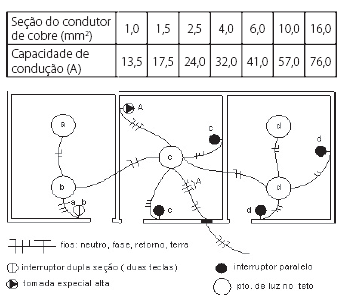

No projeto de instalação elétrica a seguir, estão representados um circuito de iluminação, todo feito com fio de 1,5 mm² e protegido por um disjuntor de 10 A e um circuito (A) para um chuveiro de 6000 W de potência, feito com fio de 4,0 mm² e protegido por um disjuntor de 35 A. Ainda se sabe que os disjuntores devem trabalhar com, no máximo, 80% de sua capacidade nominal e que os condutores foram dimensionados pela capacidade de condução constantes na tabela abaixo:

Quem analisou o projeto fez as seguintes afirmações:

1. As fiações do comando paralelo "c"e dos comandos simples "a , b" estão corretas.

2. A fiação do comando paralelo simultâneo "d" está errada.

3. O disjuntor de 35 A está superdimensionado.

4. O fio de 4,0 mm2 do circuito A deve ser trocado por fio de seção 6,0 mm².

Analisando o projeto, você constata que estão corretas as afirmações:

Qual das afirmações abaixo é falsa?

Qual das afi rmações é falsa?

Os engenheiros que trabalham na área de custos e orçamentação referem-se freqüentemente ao CUB. Qual das afirmações abaixo a respeito do CUB é falsa?

O método de dimensionamento de pavimentos flexíveis, conhecido como método do DNER, estabelece que o material da base deve se enquadrar em uma das faixas granulométricas A, B, C, D... Os valores das faixas C e D estão na tabela abaixo:

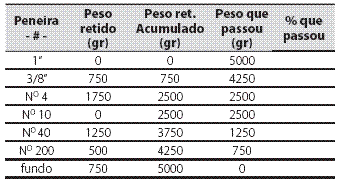

Foi feito um ensaio de granulometria com 5000 gr de material, cujo resultado é o seguinte:

Calcule o percentual que passou em cada peneira e verifi que quais das afi rmações estão corretas.

1. O material se enquadra na faixa C.

2. O material, apesar de se enquadrar na faixa C, não tem a granulometria ideal porque não obedece à forma geral da faixa, defi nida como a linha média da faixa.

3. O material não se enquadra na faixa C.

4. O material se enquadra nas faixas C e D.

Assinale a alternativa correta?
