A federação de futebol de um estado brasileiro resolveu criar uma nova forma de vender ingressos para os jogos do seu campeonato estadual. Lotes de cartões com chip, semelhantes a cartões de crédito, serão enviados para lojas credenciadas. O torcedor que queira comprar ingressos para os jogos terá de se cadastrar, antecipadamente, na federação e dirigir-se a uma das lojas para adquirir um desses cartões e carregá-lo com ingressos para os jogos a que desejar comparecer. A entrada nos estádios será feita mediante a apresentação do cartão contendo os ingressos que o torcedor comprou. Cada torcedor poderá possuir um único cartão. O controle será feito pelo número do CPF do torcedor. Um cartão terá um número, que o identificará. Esse número será gravado no chip pelo fabricante dos cartões, e registrado no sistema da federação, antes que o cartão seja enviado para uma loja credenciada.

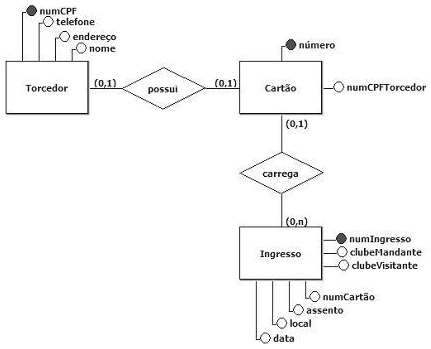

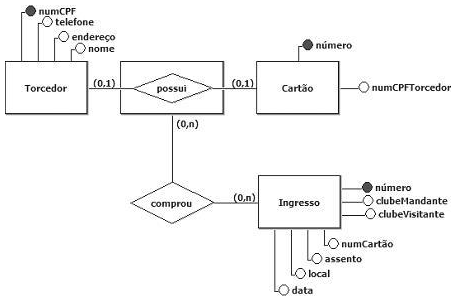

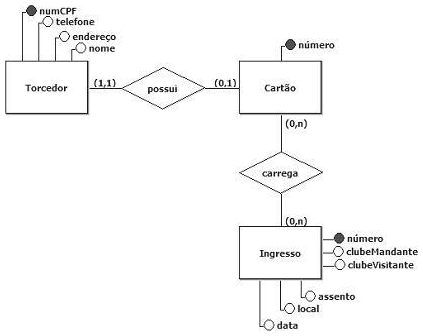

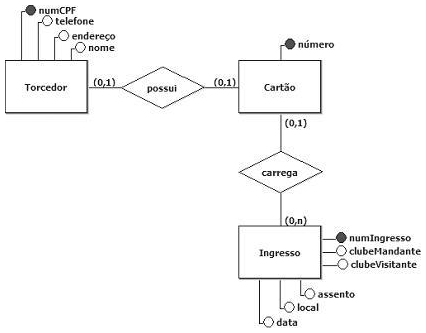

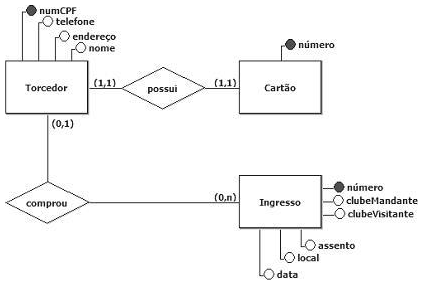

Qual diagrama E-R descreve, adequadamente, as regras de negócio apresentadas acima, além de observar os preceitos de um bom modelo conceitual de dados?

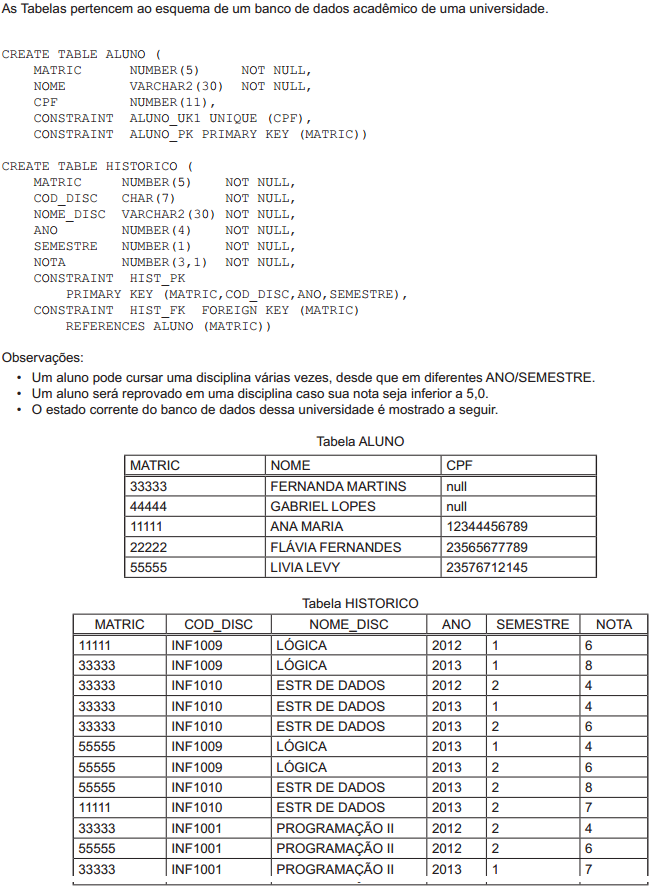

A execução de uma consulta SQL sobre o banco de dados dessa universidade produziu o seguinte resultado

Que consulta é essa?

O esquema de um banco de dados relacional é descrito de acordo com a seguinte notação:

1. uma tabela possui um nome e um conjunto de colunas, separadas por vírgulas. Por exemplo, MX(col1,col2,col3,col4) representa uma tabela cujo nome é MX.
2. os tipos de dados das colunas têm pouca importância para a questão, logo não são apresentados.
3. colunas que admitem o valor nulo são exibidas entre colchetes (por exemplo [col1]).
4. as colunas que compõem a chave primária de uma tabela estão sublinhadas.
5. as chaves estrangeiras são representadas da seguinte forma:<lista_de_colunas> REF <nome_de_tabela>

Seja o seguinte modelo E-R:

Qual esquema relacional preserva a semântica do modelo acima?
