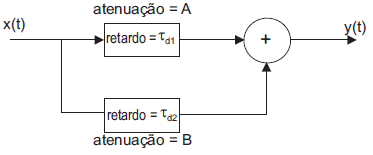

Determinado sistema consiste da união em paralelo de dois canais de comunicações ideais com diferentes atenuações e retardos no tempo, conforme figura acima. A função de transferência de tal sistema é

O sinal de tensão v recebido em um sistema de comunicações pode ser modelado por uma variável aleatória cuja função densidade de probabilidade é mostrada na figura acima. Com base nos dados da figura, a probabilidade de a tensão do sinal recebido estar compreendida entre 3 e 4 volts é

Um processador e um compilador usam uma pilha no controle de sub-rotinas. Ao se chamar uma sub-rotina, a ordem correta de empilhamento de valores será

Um processador possui registradores de dados de 32 bits e pode operar com barramentos de dados ISA de 16 bits ou PCI de 32 bits. Considere a execução das seguintes instruções:

Os números de ciclos de barramento gastos pela instrução de I/O nos barramentos ISA e PCI, respectivamente, serão

Tratando-se de uma arquitetura PC moderna, considere as seguintes afirmativas:

I - a memória cache conecta-se ao núcleo do processador via FSB;

II - a Ponte Sul é utilizada por dispositivos periféricos que requeiram grande banda de comunicação;

III - um processador dual-core não oferecerá um desempenho melhor quando o sistema estiver rodando um único aplicativo com execução seqüencial.

São corretas APENAS as afirmativas

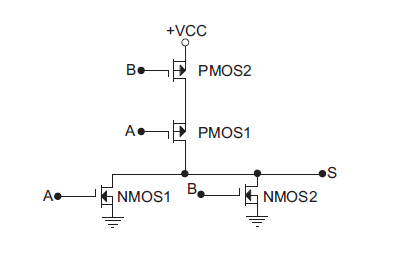

Na porta lógica apresentada na figura acima, quando A = 1 e B = 0, os transistores PMOS1, PMOS2, NMOS1 e NMOS2, respectivamente, estarão

O código a seguir será enviado para uma fábrica com o intuito de produzir um circuito integrado.

architecture comportamento of CKT is
begin
process (CLK,PST)
begin
if (PST = ‘1’) then
Q <= ‘1’;
elsif (CLK’event and CLK = ‘1’)
then
if (CLR = ‘1’) then Q <= ‘0’;
else Q <= D;
end if;
end if;
end process;
end comportamento;

Este código se refere a um

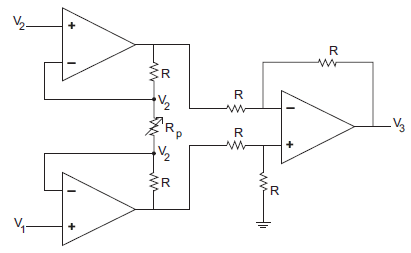

O circuito da figura consiste num amplificador para instrumentação, que utiliza amplificadores operacionais considerados ideais. A expressão correta para a tensão de saída V₃ em função de R, R_p, V₁ e V₂ é

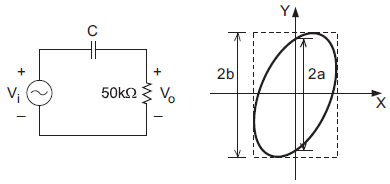

No circuito RC da figura, o sinal de entrada senoidal V_i possui freqüência de oscilação 1000 rad/s. Ao se utilizar o recurso X-Y de um osciloscópio, com o sinal V_i na entrada horizontal X e o sinal V_o na entrada vertical Y, observa-se a Figura de Lissajous indicada, com !$ 2a = \sqrt 2 \ e \ 2b = 2 !$. A capacitância C, em nF, vale

Seja um contador binário tipo 74169, porém com os sinais LOAD (carregamento), EN (enable) e UP (contagem ascendente ou descendente) ativados em nível alto. Considerando que EN = 1, UP = 1, D = 0010 e LOAD = Q₃, onde D₃D₂D₁D₀ é a entrada paralela e Q₃Q₂Q₁Q₀ é a saída, o número de estados da seqüência permanente é
